В этой статье мы подробно разберём, какой нагрузке соответствует медный кабель 5×16, сколько киловатт он способен выдержать при разных условиях эксплуатации и какие факторы влияют на его пропускную способность. Эта информация важна для электриков, снабженцев и домашних мастеров, чтобы избежать перегрузки сети и продлить срок службы оборудования.
Технические характеристики медного кабеля 5×16

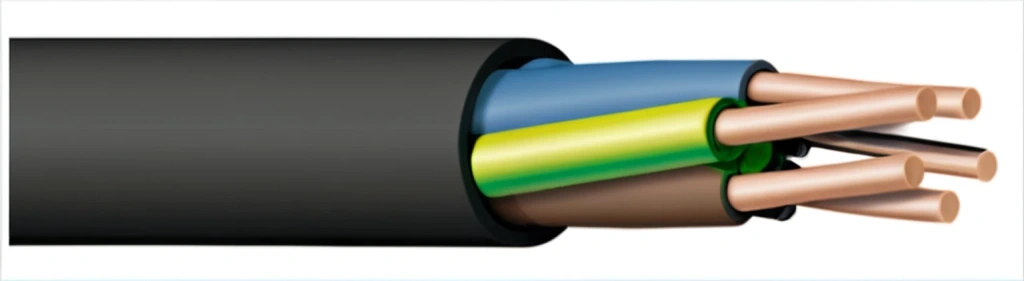

Кабель 5×16 имеет пять жил сечением 16 мм², выполненных из многопроволочной меди.
Изоляция изготовлена из ПВХ-пластиката, устойчивого к износу и влаге. Конструкция подходит для трёхфазных сетей: три жилы — для фаз, одна — для нуля, одна — для заземления.
| Параметр | Значение |
|---|---|
| Максимальная температура эксплуатации | +70°C (кратковременно до +90°C) |
| Электрическое сопротивление | 1,15 Ом/км |
| Рабочее напряжение | до 1000 V |
| Длительно допустимый ток | 75 A |
| Минимальный радиус изгиба | 8D (диаметров) |
Факторы, влияющие на пропускную способность кабеля
Нагрузка на кабель зависит от условий его эксплуатации. Основные влияющие факторы:
- Способ прокладки: открытая линия, труба, кабель-канал или штроба.
- Температура окружающей среды: при +25°C кабель держит номинал, но при +45°C допустимая нагрузка снижается примерно на 20%.
- Групповая прокладка: при нескольких кабелях рядом ток уменьшается на 15–30%.
- Длина линии: потери напряжения становятся заметными при 50 м и более.
- Тип изоляции и качество теплоотвода.
Расчет нагрузочной способности кабеля
При стандартных условиях (открытая прокладка, +25°C) кабель 5×16 рассчитан на 75 А.
- Для однофазной сети (220 V): ≈15,7 кВт
- Для трёхфазной сети (380 V): ≈46,9 кВт
Но в реальности нужно учитывать поправки. Пример расчета:
| Условие | Допустимый ток, А | Мощность, кВт (3ф) |
|---|---|---|
| +25°C, открытая прокладка | 75,0 | ≈46,9 |
| Штроба, +35°C, длина 40 м | 56,9 | ≈35,6 |
Практические рекомендации и ограничения
- Не используйте кабель на 100% его мощности — оптимально 70–80%.
- Подбирайте автоматический выключатель в соответствии с расчётной нагрузкой.
- Проверяйте контакты и соединения — плохая затяжка вызывает перегрев.
- Заложите запас мощности не менее 30% на будущее.
- Избегайте укладки нескольких кабелей в одной трубе без корректировки нагрузки.
Вопросы и ответы
- Как часто проверять кабель? — Визуальный осмотр раз в год, проверка нагрева под нагрузкой — каждые 6 месяцев.
- Подойдёт ли кабель 5×16 для сварочного аппарата? — Да, если мощность не превышает 70% от расчётной и длина линии не больше 20–25 м.
- Что делать, если кабель нагревается? — Снизить нагрузку, проверить контакты. При необходимости заменить кабель на большее сечение.
- Влияет ли длина на нагрузку? — Да, при длине более 50 м появляются ощутимые потери.
- Можно ли проложить несколько кабелей в одной трубе? — Можно, но допустимый ток снижается на 30–40%.
Итог: кабель 5×16 — надёжный вариант для передачи значительных мощностей. При правильной прокладке он выдерживает до 46 кВт в трёхфазной сети и около 15 кВт в однофазной. Для безопасной работы всегда делайте расчёт с поправочными коэффициентами и соблюдайте нормы монтажа.
