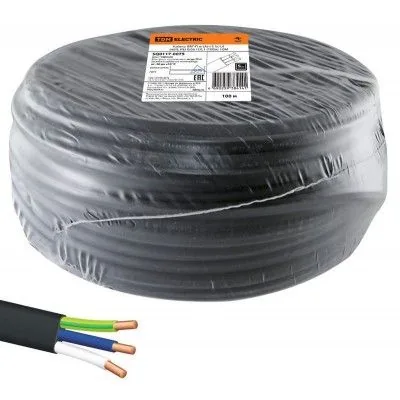

Силовой кабель ВВГ представляет собой популярный тип проводника, предназначенный для работы с переменным током. Он отличается простотой установки и высокой прочностью, что делает его подходящим для различных условий эксплуатации, включая влажные помещения и наружные установки.
Этот электропровод является отличной заменой зарубежному кабелю NYM, который обладает схожими характеристиками, но имеет более высокую цену. Кабель ВВГ, обладая хорошими техническими свойствами и доступной стоимостью, производится на многих российских кабельных заводах.
Расшифровка аббревиатуры
Кабель ВВГ расшифровывается следующим образом: «В» — изоляция жил выполнена из поливинилхлорида; «В» — наличие дополнительной оболочки из ПВХ; «Г» — отсутствие брони.
Существуют и другие обозначения: ВВГ-П — плоский вариант, ВВГ-ХЛ — морозостойкий (до -60˚С), ВВГ-Т — устойчивый к плесени. Цифры в названии указывают на количество жил и их сечение, например, 3х16+1х10 обозначает трехжильный провод с сечением 16 мм² и жилой заземления 10 мм².
Модификации
Кабель ВВГ имеет несколько дополнительных модификаций: ВВГнг — огнестойкий провод, препятствующий распространению пламени; ВВГнг-LS — минимальное дымообразование при нагреве; ВВГнг-FRLS — повышенная огнестойкость с использованием слюды в изоляции, низкое выделение газа и дыма (без галогенов), предназначен для группового монтажа.
Область применения
Кабель ВВГ используется в сетях переменного тока с напряжением до 600 и 1000 В. Открытая проводка допускается на негорючих материалах, таких как бетон или кирпич. При прокладке по деревянным конструкциям рекомендуется использовать гофрированные трубы или металлические короба. Для скрытой проводки предпочтительнее выбирать негорючие варианты кабеля. В деревянных строениях требуется дополнительная защита.
В производственных помещениях данный кабель применяется в распределительных и осветительных системах как в одиночной укладке, так и на специальных эстакадах. Монтаж на подвесных конструкциях возможен без провисания провода. Кабель может использоваться при высокой влажности (до 98%) и часто применяется для электропроводки в жилых домах.
Прокладка кабеля ВВГ
Прокладка кабеля ВВГ под землёй запрещена, так как отсутствие брони может привести к повреждению изоляции и токопроводящих жил. Монтаж без подогрева возможен при температуре не ниже -15˚С; максимальный радиус изгиба одножильного провода не должен превышать 10 диаметров, а многожильного — 7,5 диаметров.
Конструктивные особенности
Кабель ВВГ может иметь от одной до шести медных круглых или плоских жил. Внешняя изоляция выполнена из ПВХ, обычно черного цвета. Пространство между изолированными жилами заполняется поливинилхлоридом или невулканизированной резиной.
Жилы могут быть гибкими, монолитными или скрученными из тонких проволок. Для различения назначения проводников в изоляцию добавляют специальный краситель: заземляющая жила (РЕ) окрашена в зелёно-жёлтый цвет, нулевая (N) — в голубой, а фазовая (Ф) — в белый. В многожильных проводах допускается цифровая маркировка.
