Силовой кабель ВВГнг, характеристики и особенности применения

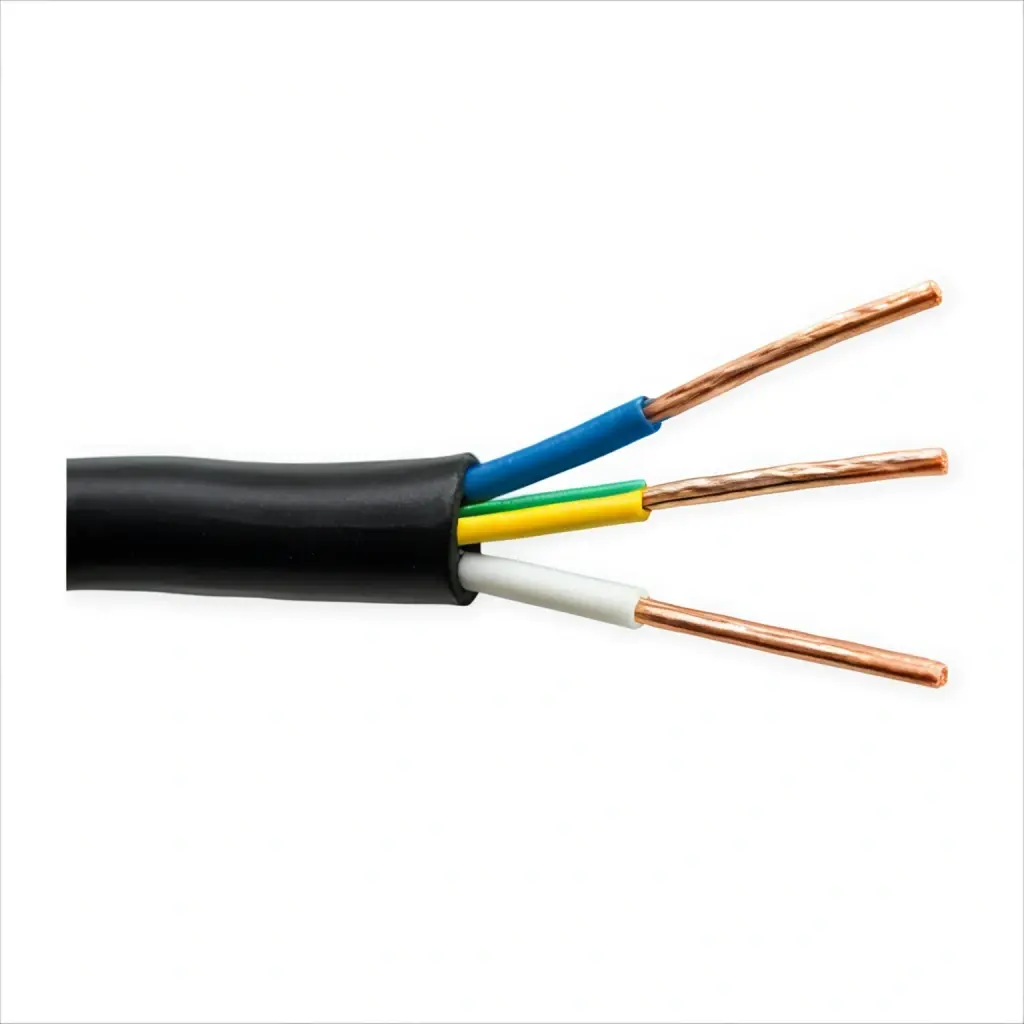

Эта марка кабеля является пожаробезопасной версией широко известного ВВГ, который монтируется как внутри зданий, так и на внешних фасадах. Конструкция включает в себя медные проводники, заключенные в прочную двойную изоляцию. Критически важное отличие ВВГнг состоит в применении особого состава оболочки, который предотвращает распространение пламени в случае пожара, в то время как стандартный ВВГ такой функцией не обладает.

Расшифровка аббревиатуры

Производство кабеля ВВГнг регламентируется стандартом ГОСТ 31996-2012. Расшифровка его маркировки выглядит следующим образом:

В – символизирует первый изоляционный слой из поливинилхлорида (ПВХ);

В – говорит о том, что наружная оболочка также изготовлена из винилового компаунда;

Г – означает «гибкий» или «небронированный». Отсутствие брони повышает эластичность, хотя и несколько снижает механическую прочность. Данная черта во многом предопределила его популярность в различных сферах.

НГ – аббревиатура, которая переводится как «не распространяющий горение». Это свойство в полной мере проявляется при групповой прокладке в пучках. Для достижения этого эффекта изоляцию пропитывают специальными антипиреновыми составами.

Современные модификации кабеля ВВГнг ГОСТ могут иметь следующие дополнительные обозначения:

• LS – (от англ. Low Smoke) пониженное дымовыделение при тлении и горении;
• HF – (от англ. Halogen Free) отсутствие галогенов в материалах изоляции, что исключает выделение едкого дыма.

Основные критерии

Медный кабель ВВГнг характеризуется следующим набором технических и эксплуатационных параметров:

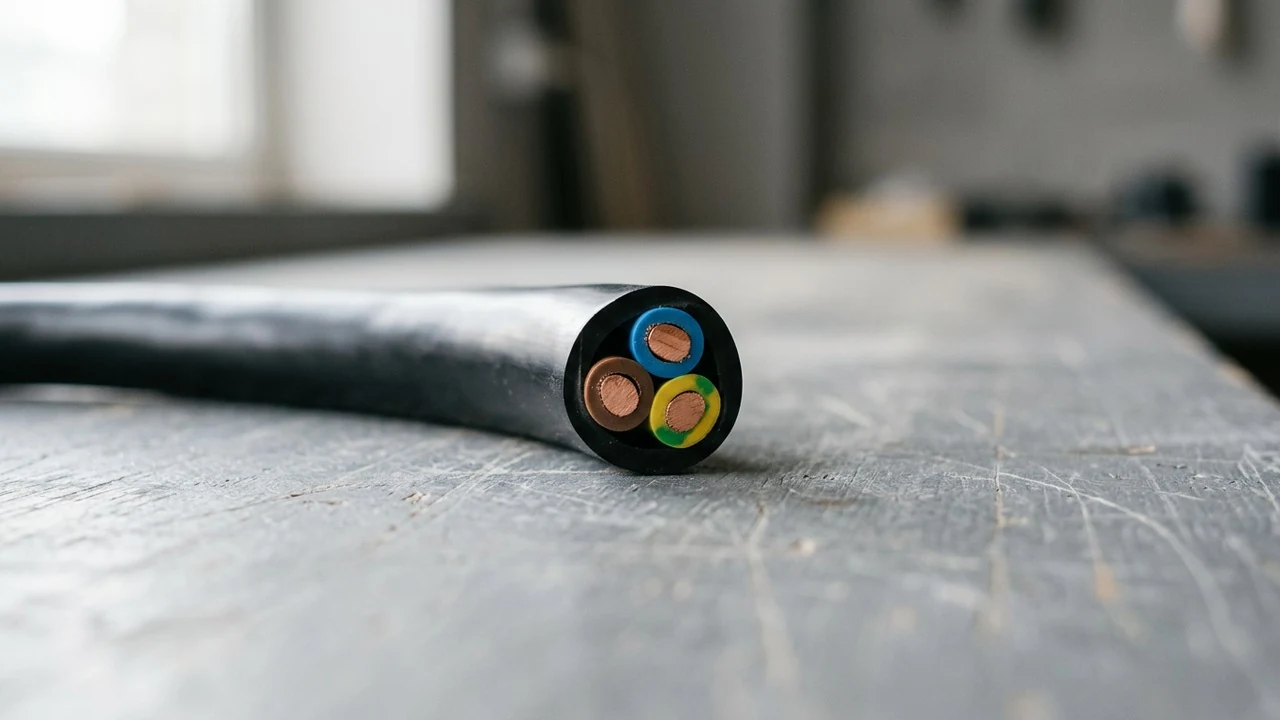

Конструктивное исполнение. Выпускается в версиях с количеством токоведущих жил от одной до пяти. Их число указывается первой цифрой в полной маркировке. По форме жилы делятся на круглые и секторные. Класс гибкости (1 или 2) определяется ГОСТ 22483. Цветовая идентификация может быть выполнена как сплошным окрашиванием, так и нанесением продольной полосы минимальной шириной 1 мм. В многожильных кабелях нулевая жила и жила заземления часто имеют уменьшенное сечение.

Масса. Вес одного километра готовой продукции может сильно колебаться — от 97 кг до 10.5 тонн, что напрямую связано с сечением и количеством жил.

Внимание: Фактический вес может незначительно отличаться у разных изготовителей.

Сечение жил. Этот ключевой параметр определяет пропускную способность по току и лежит в пределах от 1.5 до 240 мм². Для разводки розеточных групп принято выбирать кабель сечением от 2.5 мм², для организации освещения достаточно 1.5 мм², а для прямого подключения мощных потребителей (например, электроплит) без использования распаечных коробок рекомендуется сечение от 4 мм². Выбрать ВВГнг 3х2.5

Параметры силового кабеля ВВГнг

Сферы использования

Силовой кабель ВВГнг нашел свое применение в следующих областях:

• Различные типы зданий: от жилых квартир и частных домов до производственных цехов и влажных помещений;

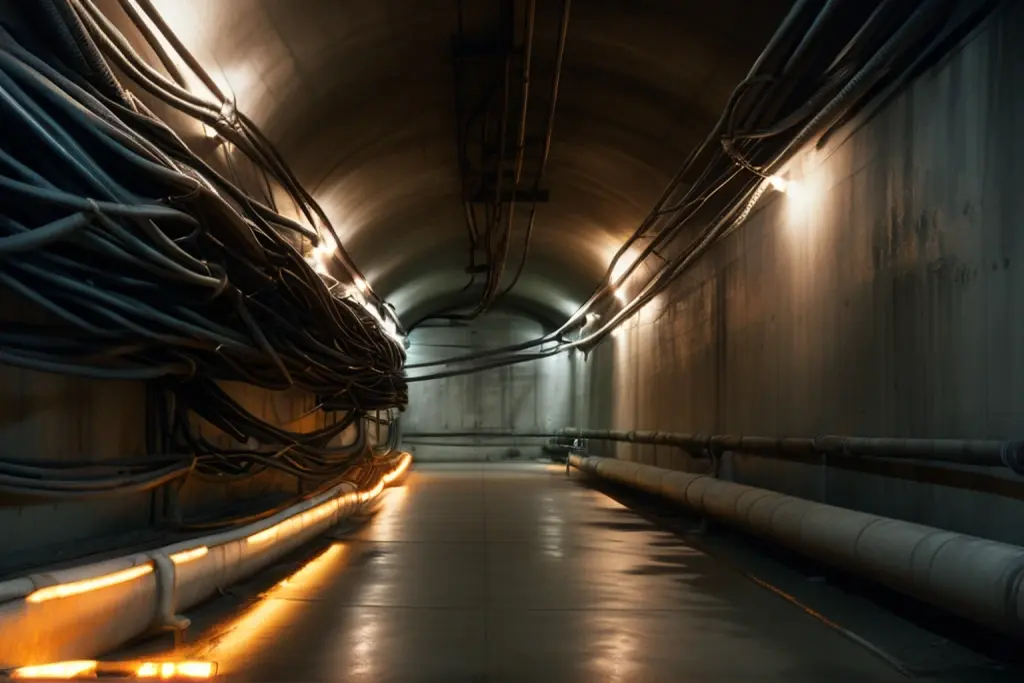

• Специализированные конструкции: кабельные эстакады, тоннели и коллекторы.

Допускается его монтаж в грунте (при условии защиты) и на открытом воздухе, поскольку материалы изоляции демонстрируют хорошую стойкость к воздействию ультрафиолета, перепадов температур и влаги. Подобрать кабель для ответственных объектов

Основные преимущества

Наиболее значимым плюсом кабеля ВВГнг справедливо считается пожарная безопасность. Из-за этого свойства его часто выбирают для монтажа в деревянных строениях, где вероятность возгорания наиболее высока. Даже при возникновении КЗ из-за специальной оболочки пожар не возникнет.

Широкая сфера применения — это второе ключевое преимущество, открывающее возможность использовать его повсеместно. Он проявляет высокую устойчивость к негативным атмосферным явлениям. Резкое похолодание или жара не оказывают разрушающего воздействия на его целостность и функциональность.

Хотя кабель и адаптирован к работе под воздействием окружающей среды, при наружном монтаже крайне желательно предусмотреть для него дополнительную механическую защиту (укладка в трубе, гофре или коробе). Эта мера значительно увеличит его ресурс и повысит общую надежность электроустановки. Подобная мера не потребует больших финансовых вложений, вопреки распространенному мнению.

Экономическая доступность — еще один аргумент в пользу силового кабеля ВВГнг, позволяющий смонтировать надежную проводку с умеренными затратами. Это становится особенно важным при необходимости electrification крупных объектов, где требуется закупать кабель в большом объеме.

Медный кабель ВВГнг по ГОСТ предлагается в широком ассортименте конфигураций по числу жил, что дает возможность точно подобрать изделие для однофазной или трехфазной сети. Это обеспечивает гибкость и удобство при проектировании электропроводки под любые нужды.
