Что такое силовой кабель?
Силовой кабель представляет собой сложную инженерную систему, созданную для эффективной передачи электрической энергии на значительные расстояния. При выборе важно учитывать не только технические параметры, но и цену силового кабеля, которая формируется на основе качества материалов и соответствия стандартам. Современные ГОСТ кабелей силовых должны соответствовать строгим требованиям безопасности и надежности. Жители Орска и других городов часто сталкиваются с необходимостью выбора качественного кабеля для промышленных и бытовых нужд.

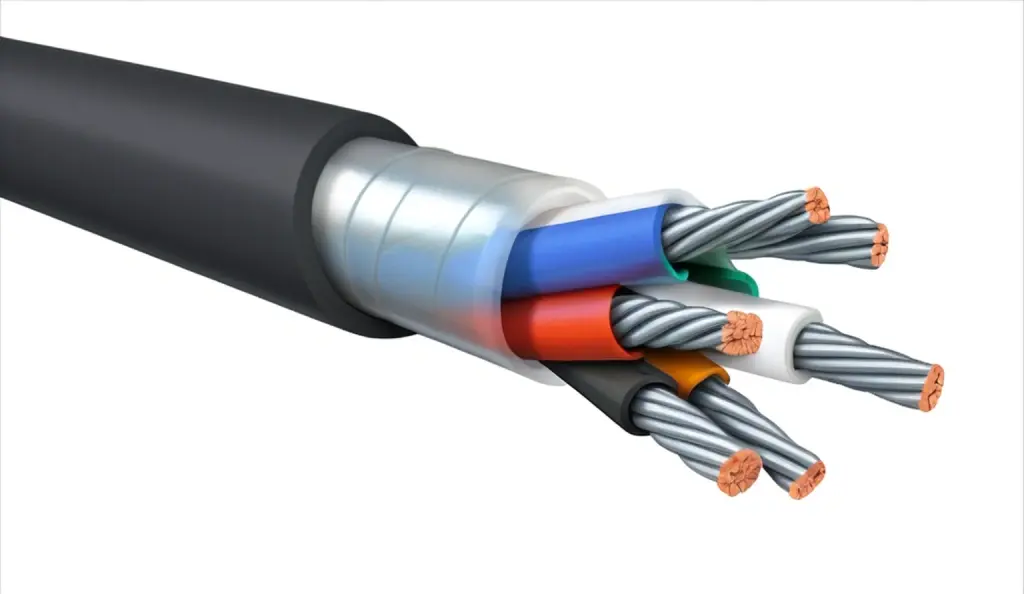

Структура силового кабеля
Конструкция современного кабеля напоминает многослойный защитный кокон, где каждый уровень выполняет определенную функцию. Для тех, кто планирует купить кабель силовой медный, важно понимать, что медь обеспечивает лучшую проводимость и долговечность по сравнению с алюминиевыми аналогами. В Орске особенно востребованы кабели с улучшенными характеристиками для суровых климатических условий.
- Токоведущие жилы – медные или алюминиевые проводники, являющиеся основным путем для электроэнергии
- Фазная изоляция – индивидуальное диэлектрическое покрытие каждой жилы, предотвращающее короткое замыкание
- Поясная изоляция – объединяющий слой, скрепляющий все жилы в единую систему
- Защитный экран – выравнивает электромагнитное поле вокруг проводников
- Броневой покров – стальные ленты или проволочная оплетка, обеспечивающая механическую прочность
- Внешняя оболочка – финальный барьер от влаги, химических веществ и ультрафиолетового излучения
Основные характеристики
При подборе кабельной продукции специалисты ориентируются на несколько фундаментальных параметров. Решая купить силовой кабель, обращайте внимание на все перечисленные характеристики, чтобы сделать оптимальный выбор для ваших задач. Для промышленных предприятий Орска особенно важны показатели механической прочности и термостойкости.
- Материал проводящей жилы (Cu/Al) и ее конструктивное исполнение
- Рабочее сечение в квадратных миллиметрах
- Количество токопроводящих элементов
- Номинальное напряжение изоляционной системы
- Класс пожарной безопасности и термостойкости
- Стойкость к механическим воздействиям и гибкость
Маркировка силового кабеля
Маркировка представляет собой закодированную техническую информацию. Все ГОСТ кабелей силовых имеют четкую маркировку, позволяющую идентифицировать их основные параметры и назначение. При покупке в Орске обращайте внимание на соответствие маркировки заявленным характеристикам.
- Первая литера "А" указывает на алюминиевую основу, отсутствие символа – на медную
- Последующие обозначения: изоляция ("В" - ПВХ, "П" - полиэтилен, "Р" - резина)
- Завершающие символы: особенности конструкции ("Г" - гибкий, "Б" - бронированный, "нг" - нераспространяющий горение)
Как выбрать силовой кабель?
Критерии выбора формируются по определенному алгоритму. При этом цена силового кабеля не должна быть единственным определяющим фактором – безопасность и надежность должны стоять на первом месте.
- Расчет суммарной мощности подключаемого электрооборудования
- Анализ условий будущей эксплуатации (температурный режим, влажность, внешние воздействия)
- Определение способа монтажа (стационарный/переносной вариант)
- Выбор материала проводника на основе технико-экономического обоснования
Алюминиевый или медный силовой кабель?
| Критерий сравнения | Алюминиевые проводники | Медные аналоги |
|---|---|---|
| Электропроводность | 61% от медного эталона | Принимается за 100% |
| Стойкость к окислению | Пониженная устойчивость | Высокие антикоррозийные свойства |
| Механическая пластичность | Склонность к излому | Отличная гибкость |
| Стоимостные показатели | Бюджетный вариант | Премиальная категория |
| Период эксплуатации | 15-20 лет | 25-30 лет и более |
Важный момент: Для соединения разнородных металлов применяйте биметаллические переходные гильзы – это предотвратит электрохимическую коррозию.
Выбор жесткости силового кабеля
Практическое руководство по подбору. Если вы решили купить кабель силовой медный, учитывайте его гибкость в зависимости от условий монтажа.
- Моножильные версии – оптимальны для стационарной прокладки в штробах, земляных траншеях
- Многопроволочные модификации – предназначены для подвижных механизмов, сложных трасс с множеством изгибов
Совет профессионала: Гибкие кабели перед подключением к клеммным соединениям требуют обязательного оконцевания специальными гильзами.
Разновидности изоляции
Классификация по типам изоляционных материалов. Современные ГОСТ кабелей силовых используют различные типы изоляции в зависимости от условий эксплуатации.
- ПВХ-пластикат – базовое решение для сухих отапливаемых помещений
- Сшитый полиэтилен – для уличной прокладки и ответственных объектов
- Резиновые смеси – для подвижного соединения и сложных условий
- Силиконовые композиции – термостойкие исполнения для высоких температур
Расчет сечения силового кабеля
Точный расчет поперечного сечения предотвращает перерасход средств. Правильный расчет помогает оптимизировать цену силового кабеля за счет выбора оптимального сечения без переплаты за избыточные характеристики.
- Перегрев проводки и преждевременное старение изоляции
- Значительную потерю напряжения на протяженных участках
- Неоправданные финансовые затраты на избыточные материалы
Выбор сечения по мощности
Алгоритм поэтапных вычислений:
- Суммируем номинальную мощность всех потребителей (в киловаттах)
- Применяем коэффициент одновременности 0,7-0,8
- По таблицам ПУЭ определяем необходимое сечение проводника
Выбор сечения по току
| Сечение, мм² | Открытая прокладка, А | Скрытый монтаж, А | Мощность при 220В, кВт |
|---|---|---|---|
| 1,5 | 18 | 15 | 4,0 |
| 2,5 | 25 | 21 | 5,5 |
| 4,0 | 32 | 28 | 7,0 |
| 6,0 | 40 | 36 | 8,8 |
| Сечение, мм² | Предельный ток, А | Максимальная мощность, кВт | Рекомендуемая область |
|---|---|---|---|
| 2,5 | 20 | 4,4 | Освещение |
| 4,0 | 28 | 6,1 | Розеточные группы |
| 6,0 | 36 | 7,9 | Вводные линии |
| 10,0 | 50 | 11,0 | Силовое оборудование |
Выбор сечения по мощности и длине
Формула поправки на протяженность линии:
S = (I × L × K) / ΔU
Где:
- I – расчетный ток нагрузки
- L – общая длина трассы
- K – удельное сопротивление материала
- ΔU – допустимые потери напряжения
Зависимость потерь напряжения от длины линии
Практический вывод: На дистанциях свыше 25 метров обязательно требуется увеличение стандартного сечения.
Укладка силового кабеля
По воздуху
Технология воздушного монтажа включает:
- Минимальное расстояние до земли – 2.75 метра
- Дистанция между опорными конструкциями – до 15 метров
- Использование СИП-кабеля со специальной УФ-защитой
- Применение дистанционных зажимов и армированной арматуры
В земле
Требования к подземной прокладке. Перед тем как купить силовой кабель для подземной укладки на нашем сайте, убедитесь, что он имеет соответствующую броневую защиту. Особенно актуально для грунтов в районе Орска, где могут быть агрессивные почвенные условия.
- Глубина траншеи: 0.7-1.0 метр в зависимости от нагрузки
- Песчаная подушка: 15 сантиметров без включений
- Защитная сигнальная лента на глубине 25 см от поверхности
- Исключительно бронированные марки кабелей для прямого заглубления
Известные марки

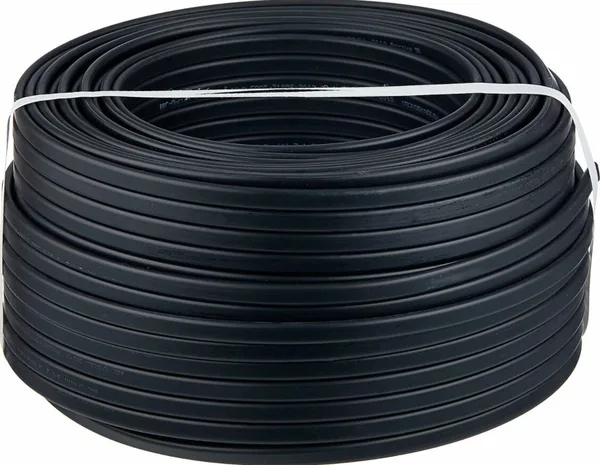

- ВВГ-П – плоский кабель для скрытой проводки
- NYM – универсальный европейский стандарт
- КГ-ХЛ – морозостойкий для отрицательных температур
- ППГнг-HF – безгалогенный для общественных зданий
- АВБбШв – бронированный алюминиевый для укладки в грунт
