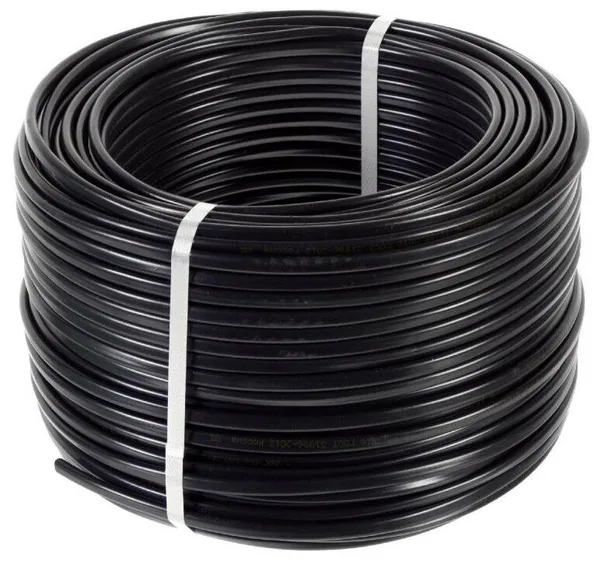

Рынок кабельно-проводниковых изделий сегодня насыщен множеством моделей, и неспециалисту легко запутаться в этом ассортименте. Особой популярностью пользуется кабель ВВГнг-LS. Далее мы детально разберем его маркировку, конструкцию и основные сферы применения.
Расшифровка маркировки
Аббревиатура кабеля содержит всю ключевую информацию о его свойствах.
Отсутствие литеры «А» в начале названия прямо указывает на материал жил — медь. Если бы она присутствовала, это означало бы алюминиевые проводники.
Две первых буквы «В» сообщают, что изоляция токоведущих жил и наружная оболочка произведены из поливинилхлорида (ПВХ), обладающего повышенными противопожарными качествами.
Символ «Г» расшифровывается как «голый», что подразумевает отсутствие бронирующего покрова.
Сокращение «нг» обозначает, что изоляционный материал не поддерживает горение при прокладке группой (пучком).
Аббревиатура «LS» (от английского Low Smoke) гарантирует пониженное выделение дыма в случае возгорания, сохраняя видимость в помещении.
Дополнительно в наименовании могут встречаться уточняющие индексы:
- «ХЛ» — означает климатическое исполнение для холодных регионов;
- «Т» — допускает применение в условиях тропиков.
Обязательным элементом маркировки является указание количества и сечения токопроводящих жил, например, 4х6.0 — четыре жилы по 6.0 квадратных миллиметров.
Конструктивные особенности

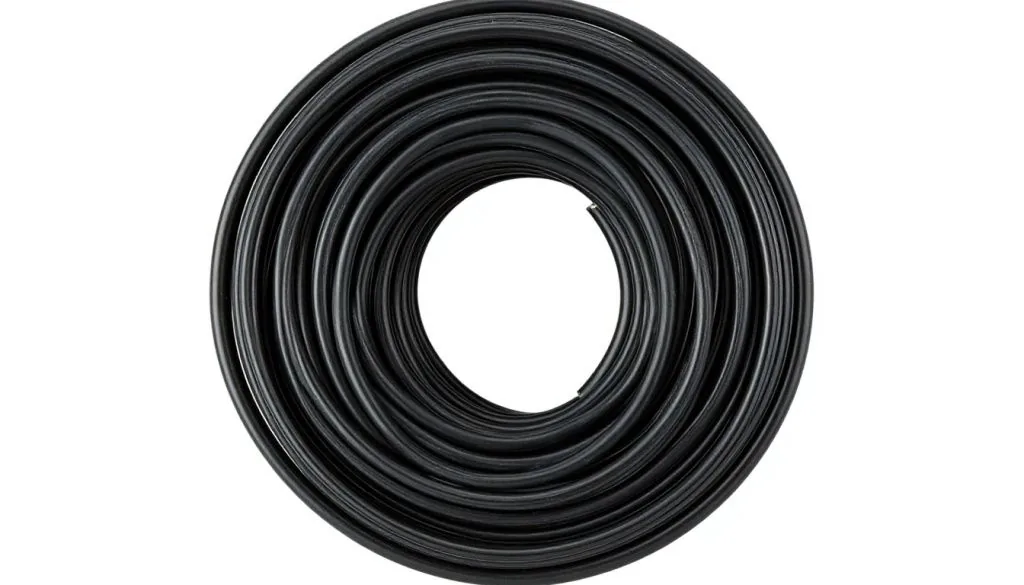

Конструкция кабеля ВВГнг-LS предполагает наличие от одной до пяти изолированных жил, объединенных в общей ПВХ-оболочке. Площадь поперечного сечения проводников может достигать 240 мм².
Для удобства идентификации при электромонтажных работах используется стандартная цветовая разметка изоляции:
- Фаза — обычно коричневый, черный или серый цвет.
- Ноль (N) — всегда синий или голубой.
- Земля (PE) — строго желто-зеленый.
Жилы бывают двух типов:
- однопроволочные (монолитные);
- многопроволочные (гибкие).
По геометрической форме кабель выпускается в двух вариантах:
- круглый — стандартное исполнение;
- плоский — имеет дополнительную маркировку буквой «П» (ВВГнг-LS-П).
Технические характеристики
Область применения ВВГнг-LS — электрические сети переменного тока с напряжением до 1000 В и частотой 50 Гц. Конкретные показатели пропускной способности определяются сечением жил, толщиной изоляции и способом монтажа.
Основные эксплуатационные параметры:
| Характеристика | Описание |
|---|---|
| Рабочее напряжение | 660 / 1000 В |
| Частота тока | 50 Гц |
| Число токоведущих жил | От 1 до 5 |
| Максимальное сечение жилы | 240 кв. мм |
| Форма кабеля | Круглая или плоская |
Допустимые температурные режимы:
| Условие эксплуатации | Диапазон |
|---|---|
| Длительный нагрев жилы при работе | Не выше +70 °C |
| Нагрев при коротком замыкании | До +160 °C (кратковременно) |
| Минимальная температура для монтажа | -15 °C |
| Температура окружающей среды | От -50 °C до +50 °C |
Назначение и область применения
Ключевое преимущество кабеля — низкое дымовыделение, что делает его предпочтительным выбором для объектов с жесткими противопожарными нормативами.
Его монтаж разрешен:
- в общественных, жилых и производственных зданиях;
- в помещениях с высокой влажностью (подвалы, цеха);

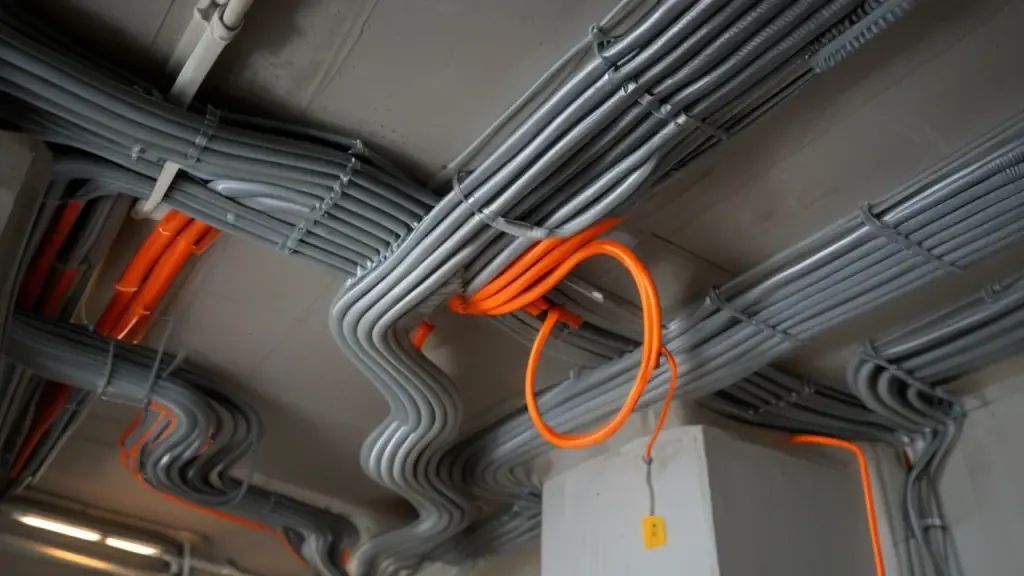

- на улице при условии защиты от механических воздействий (в трубах, коробах).
Без защиты ультрафиолет разрушает ПВХ-оболочку, поэтому открытая уличная прокладка не рекомендуется. Кабель также устойчив к вибрациям и может использоваться в условиях возможного кратковременного затопления.
Альтернативные варианты:
- ВВГ — базовая модель без пониженного дымовыделения.
- АВВГнг-LS — версия с алюминиевыми жилами.
- ПвВГнг — изделие с изоляцией из сшитого полиэтилена, стойкое к высоким температурам.
- NYM — импортный аналог, имеющий ограничения для прокладки пучком.
- ВВГнг-FRLS — огнестойкий кабель с повышенным временем работы в пламени.
