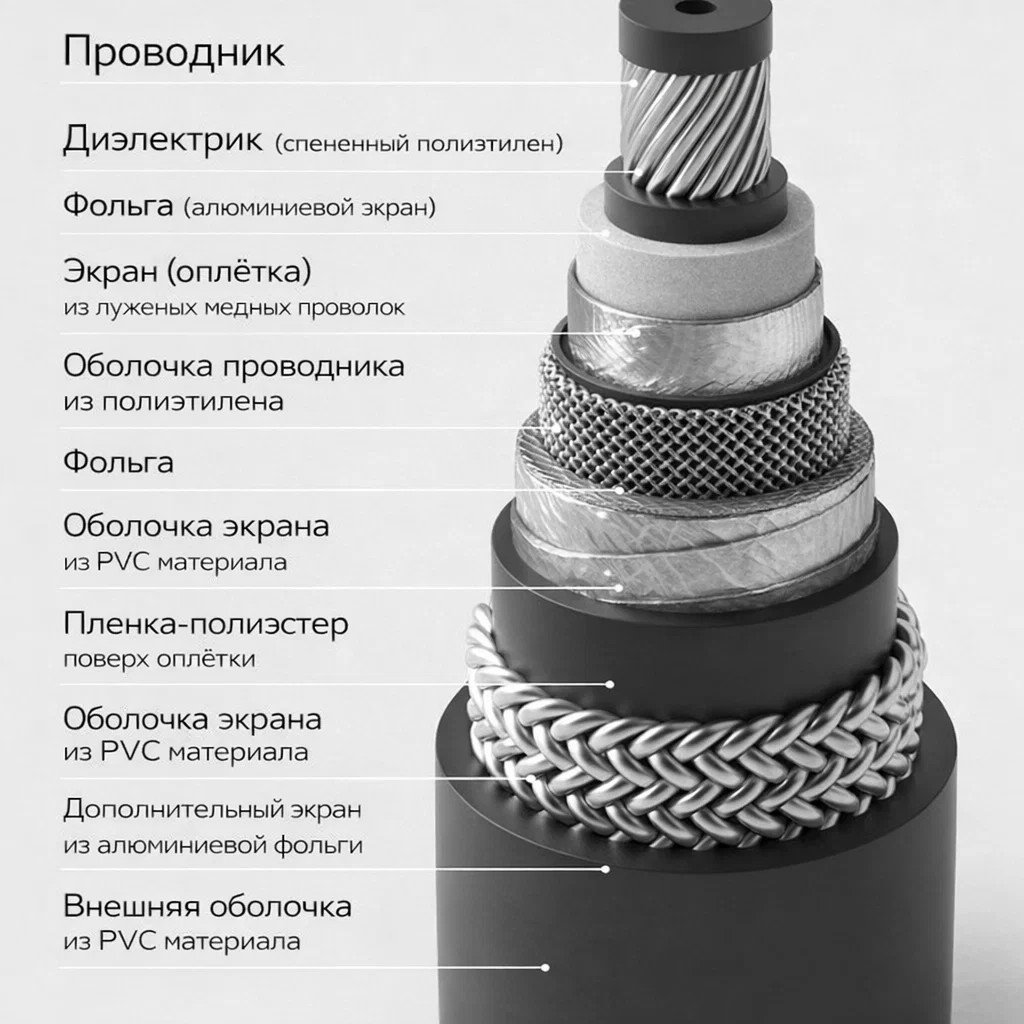

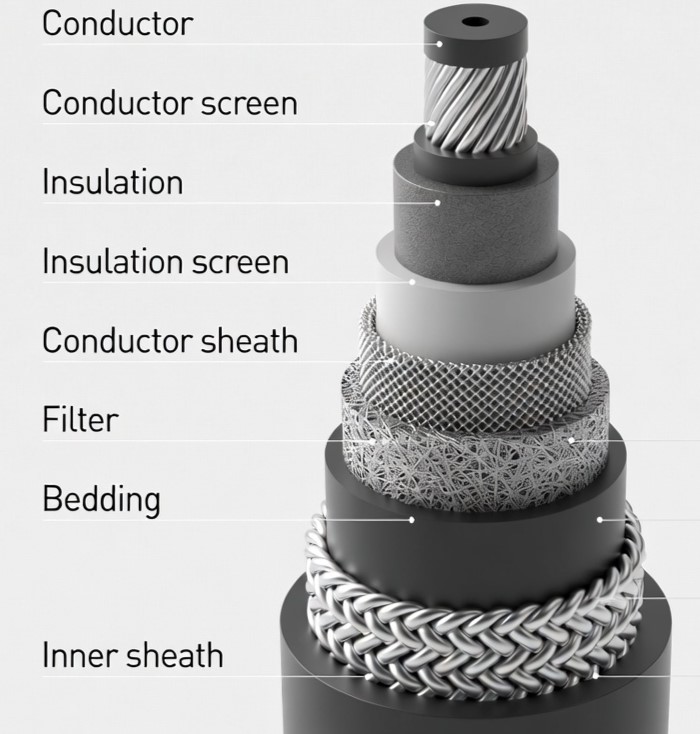

Конструкция силовых кабелей

Сечение силовых кабелей — это площадь поперечного среза жилы, которая влияет на допустимую токовую нагрузку и тепловые характеристики. Стандартизованные значения сечений включают ряд от 1,5 мм² до 1000 мм² и более, с расчетом на экономическую плотность тока (обычно 1,5–3 А/мм² в зависимости от режима).

В многожильных кабелях основные жилы имеют равное сечение, а нулевая или заземляющая может быть меньше, но в взрывоопасных зонах они равны для безопасности. Маркировка жил цветовая: фазные — коричневый, черный, серый; нулевая — голубая; заземляющая — зелено-желтая.

Уровень напряжения (кабель силовой напряжение)	Сечения жил	Особенности конструкции	Сопротивление на 1 км при 20°C
Низкое (до 1 кВ)	1,5–50 мм²	Многожильные кабели, часто двух- или четырехжильные для бытовых сетей	Медь: 18–0,36 Ом Алюминий: 30–0,6 Ом
Среднее (3–35 кВ)	до 240–500 мм²	Круглые или фасонные жилы, повышенные требования к изоляции	Медь: до 0,075 Ом Алюминий: до 0,125 Ом
Высокое (110–500 кВ)	до 1200 мм²	Одножильные конструкции с уплотнением, минимизация потерь	Медь: до 0,015 Ом Алюминий: до 0,025 Ом

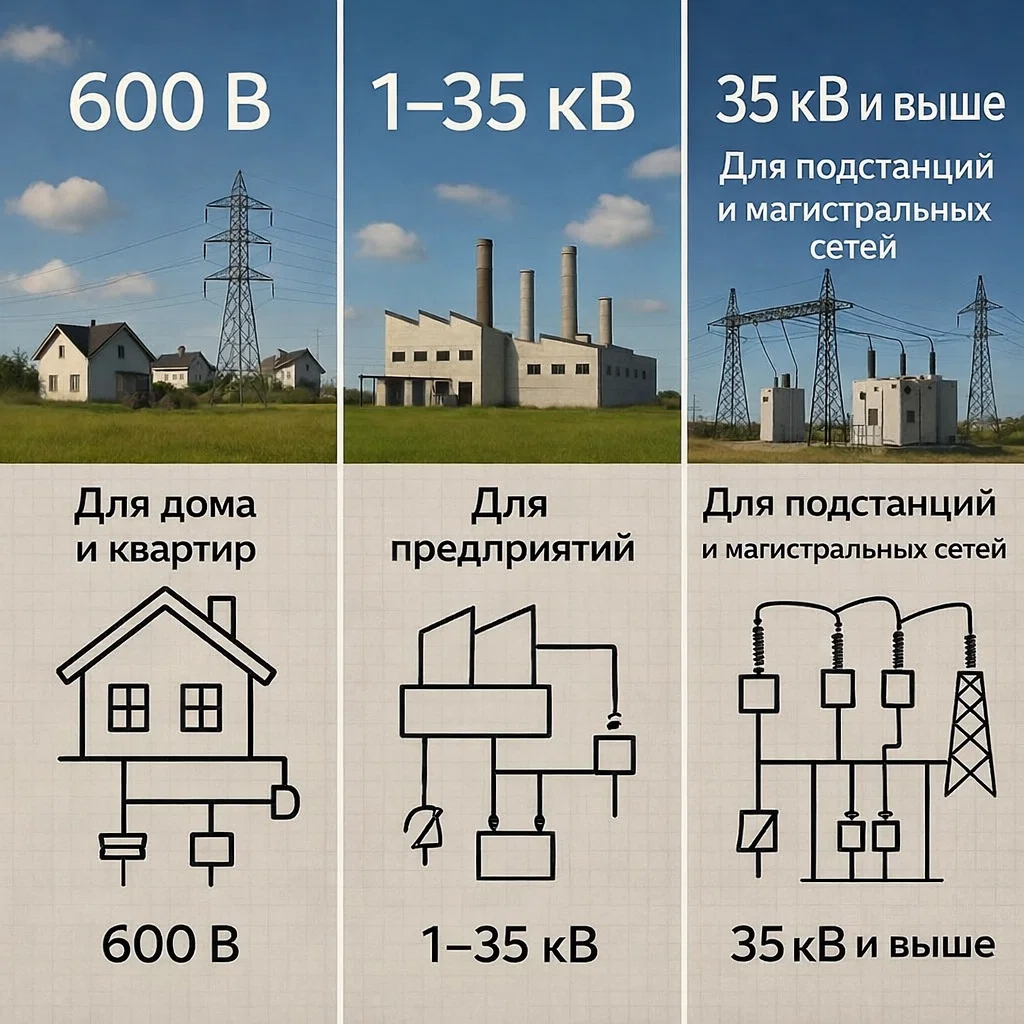

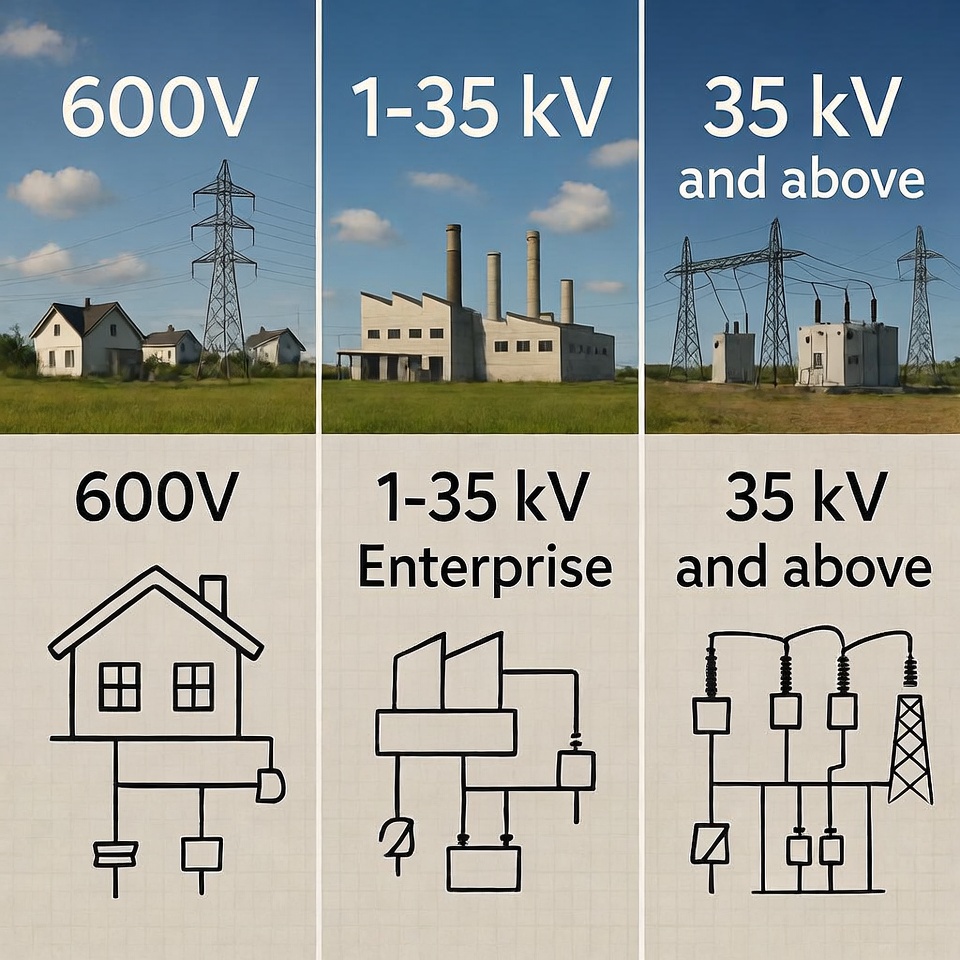

Зависимость от напряжения (кабель силовой напряжение) здесь проявляется ярко:

• для низкого напряжения (до 1 кВ) используются многожильные кабели с малыми сечениями (1,5–50 мм²), часто двух- или четырехжильные для бытовых сетей.
• при среднем напряжении (3–35 кВ) сечения растут (до 240–500 мм²), жилы становятся круглыми или фасонными,
• для высокого напряжения (110–500 кВ) применяются крупные сечения (до 1200 мм²) в одножильных конструкциях с уплотнением для минимизации потерь и радиального электрического поля. Это позволяет выдерживать повышенные нагрузки и предотвращать перегрев, где сопротивление току на 1 км при 20 °C для меди составляет от 18 Ом (1 мм²) до 0,075 Ом (240 мм²), а для алюминия — выше в 1,5–2 раза.

Изоляция

Изоляция — это слой, окружающий каждую жилу, который предотвращает электрический пробой, утечки тока и короткие замыкания, одновременно позволяя кабелю гнуться во время монтажа и эксплуатации. Это как защитный барьер, который выдерживает электрическое поле и термические нагрузки, делая кабель безопасным в эксплуатации.

Материалы изоляции	Свойства	Применение по напряжению
ПВХ (поливинилхлорид)	Термопластичность, электрическое сопротивление 7–12 МОм/км, допустимая температура 70°C	Низкое напряжение (до 1 кВ)
Бумажная пропитанная	Отличные диэлектрические свойства, долговечность, tg δ до 0,003, частичные разряды менее 10–20 пКл	Среднее напряжение (3–35 кВ)
СПЭ (сшитый полиэтилен)	Стойкость к влаге, химии, высоким температурам (до 150°C), напряженность поля до 5 кВ/мм	Среднее и высокое напряжение (3–500 кВ)
Маслонаполненная бумага	Давление 0,025–1,6 МПа, срок службы 30–40 лет, с маслоканалами в жиле	Высокое напряжение (110–500 кВ)

Изоляция может быть фазной (на каждой жиле) или поясной (общей для всех жил), с заполнителями между ними из пропитанных жгутов для дополнительной защиты.

Зависимость от напряжения определяет тип и толщину:

• при низком напряжении (до 1 кВ) достаточно ПВХ или резины с электрическим сопротивлением 7–12 МОм/км и допустимой температурой 70 °C.
• для среднего (3–35 кВ) используют бумажную или СПЭ с тангенсом угла потерь (tg δ) до 0,003 и уровнем частичных разрядов менее 10–20 пКл.
• на высоком напряжении (110–500 кВ) изоляция становится маслонаполненной (бумага под давлением 0,025–1,6 МПа) или СПЭ с толщиной, рассчитанной на напряженность поля до 5 кВ/мм, чтобы избежать пробоев и обеспечить срок службы 30–40 лет. Высокое напряжение требует также маслоканалов в жиле для циркуляции масла, поддерживая стабильность.

Экраны – защитные слои

Экраны — это защитные слои, которые выравнивают электрическое поле вокруг жил, минимизируя электромагнитные помехи и защищая внешние цепи от индукции. Они действуют как "щит", предотвращая частичные разряды и повышая общую надежность кабеля в сложных условиях.

Материалы экранов — электропроводящая бумага, медная лента или фольга, иногда с медными проволоками для комбинированных конструкций. Экран накладываются поверх изоляции каждой жилы или общей, с сечением 16–70 мм² для отвода токов короткого замыкания.

Уровень напряжения	Тип экрана	Требования и особенности
Низкое (до 1 кВ)	Отсутствуют или простые электропроводящие	Не обязательны для большинства применений
Среднее (3–35 кВ)	Обязательны для кабелей свыше 10 кВ	Отдельные экраны по жилам для симметрии поля
Высокое (110–500 кВ)	Металлические с водоблокирующими свойствами	Выдерживают токи замыкания и давление, ограничивают разряды до 20 пКл при 1,5 U₀

Зависимость от напряжения: на низком (до 1 кВ) экраны часто отсутствуют или простые (электропроводящие). При среднем (3–35 кВ) они обязательны для кабелей свыше 10 кВ, с отдельными экранами по жилам для симметрии поля. На высоком (110–500 кВ) экраны металлические, с водоблокирующими свойствами, выдерживающими токи замыкания и давление, чтобы поддерживать радиальное поле и ограничивать разряды до 20 пКл при 1,5 U₀.

Оболочки силового кабеля

Оболочки обеспечивают герметичность кабеля, защищая внутренние элементы от влаги, коррозии и механических повреждений. Это внешний барьер, который сохраняет целостность изоляции в агрессивных средах, таких как почва или вода.

Материалы: свинец или алюминий для металлических оболочек (алюминий легче в 4 раза и устойчивее к вибрациям); ПВХ, ПЭ или самозатухающий ПЭ для пластмассовых. Оболочки могут быть общей или отдельными по жилам, с антикоррозийными покрытиями.

Уровень напряжения	Материал оболочки	Требования и особенности
Низкое (до 1 кВ)	Пластмассовые (ПВХ, ПЭ)	Простота монтажа, не требуют особой герметизации
Среднее (3–35 кВ)	Свинцовые или алюминиевые	Герметичность для защиты от влаги и газов
Высокое (110–500 кВ)	Гофрированные алюминиевые или свинцовые под давлением	Толщина для выдержки растяжений, температуры до 90°C, низкое дымовыделение

Зависимость от напряжения: низкое (до 1 кВ) — пластмассовые оболочки для простоты. Среднее (3–35 кВ) — свинцовые или алюминиевые для герметичности. Высокое (110–500 кВ) — гофрированные алюминиевые или свинцовые под давлением, с толщиной для выдержки растяжений и температур до 90 °C, часто с низким дымовыделением для пожаробезопасности.

Броня и защита силовых кабелей

Броня — это механическая защита от ударов, растяжений и внешних повреждений, а покровы дополняют её, предотвращая коррозию и обеспечивая негорючесть. Вместе они делают кабель прочным для прокладки в земле, туннелях или под водой.

Материалы брони: стальные оцинкованные ленты или проволоки; покровы — джут, пропитанный битумом, или негорючие составы. Броня накладывается поверх оболочки, с подушкой из битума или бумаги для амортизации.

Уровень напряжения	Тип защиты	Требования и особенности	Радиус изгиба
Низкое (до 1 кВ)	Броня опциональна	Для стационарных установок, не обязательна	7,5–10 диаметров
Среднее (3–35 кВ)	Требует брони	Механическая стойкость для подземной прокладки	10–12 диаметров
Высокое (110–500 кВ)	Усиленная броня	Проволоки для подводных или болотистых трасс, выдерживает давление	12–15 диаметров

Зависимость от напряжения: на низком (до 1 кВ) броня опциональна для стационарных установок. Среднее (3–35 кВ) требует брони для механической стойкости. Высокое (110–500 кВ) — усиленная броня из проволок для подводных или болотистых трасс, с радиусом изгиба 7,5–15 диаметров кабеля, чтобы выдерживать давление и нагрузки.

В заключение, строение силовых кабелей — это гармоничное сочетание элементов, где каждый адаптирован под уровень напряжения для оптимальной работы. Низкое напряжение подразумевает простоту и экономичность, среднее — баланс защиты и гибкости, а высокое — максимальную надежность с использованием передовых материалов. Это позволяет кабелям служить десятилетиями, поддерживая современную энергетику.
