Введение
Металлический электрический монтажный щит — важный элемент системы электроснабжения, обеспечивающий распределение электроэнергии и размещение оборудования (автоматические выключатели, реле, измерительные приборы и др.). Модели со встроенной монтажной панелью (например, ЩМП 0, ЩМП 1) упорядочивают элементы системы и облегчают обслуживание.
В зависимости от степени защиты корпуса щиты монтируют внутри помещений (IP31) или на улице (IP54, IP65, IP66), что защищает внутреннее оборудование от пыли и влаги.
Металлические корпуса характеризуются высокой прочностью и стойкостью к механическим нагрузкам, что делает их пригодными для условий повышенной влажности и запылённости. Современные изделия часто имеют антикоррозионные покрытия, существенно продлевающие срок службы.
При выборе учитывают размеры для размещения оборудования (щит монтажный — размеры), условия эксплуатации (навесной или встраиваемый) и требуемую степень защиты (например, IP66 для наружного применения).
Классификация по месту и способу установки
По месту и способу установки щиты делят на две основные категории: навесные и встраиваемые.

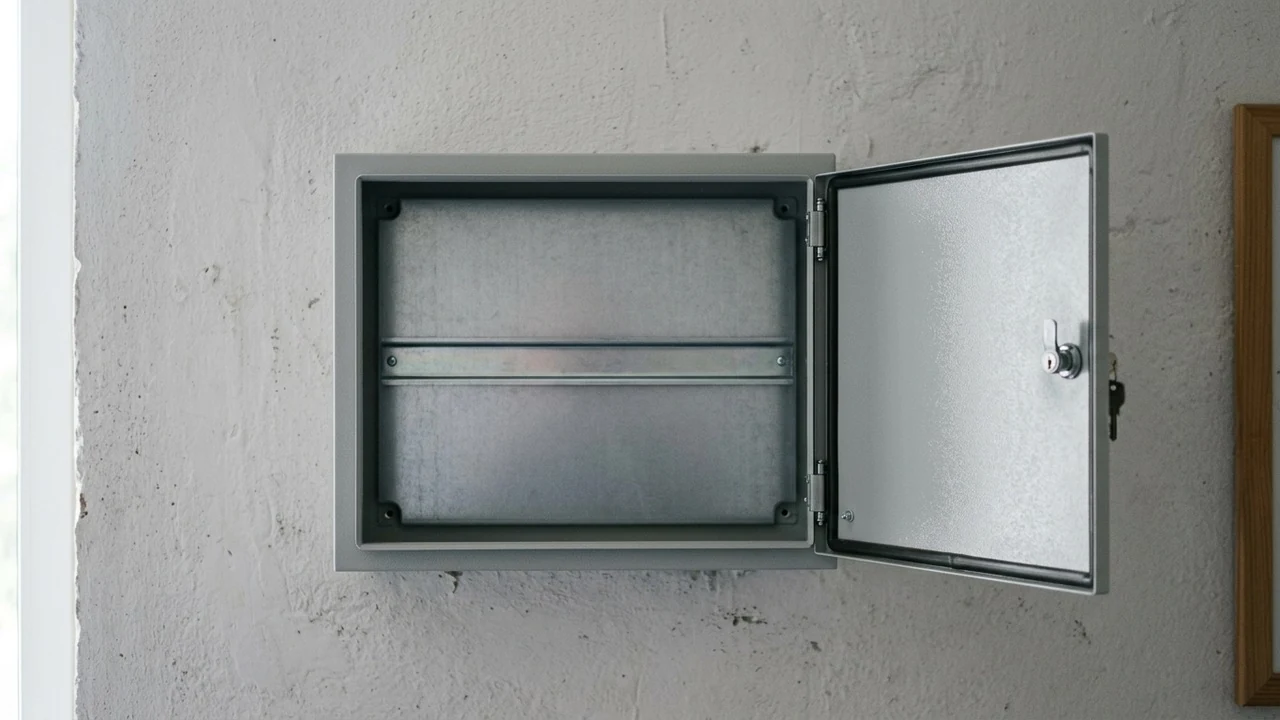

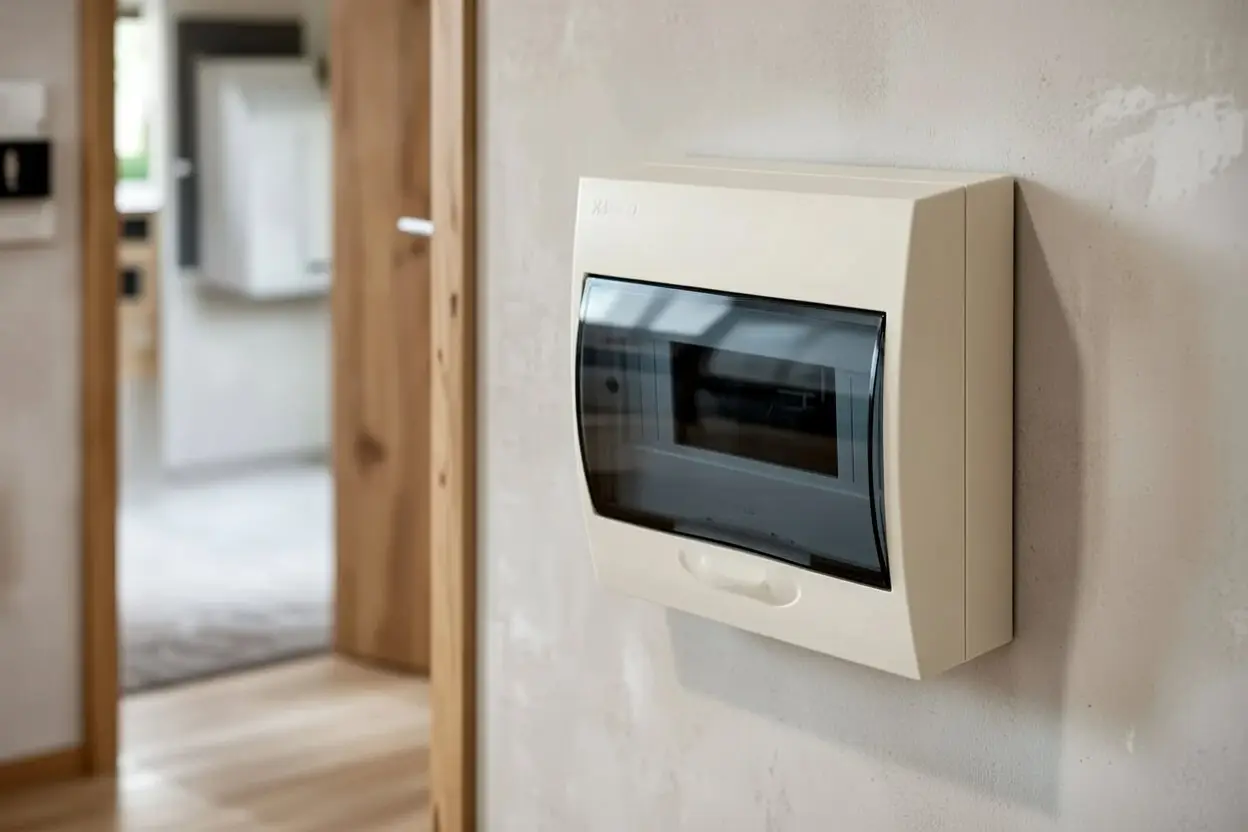

Навесные щиты

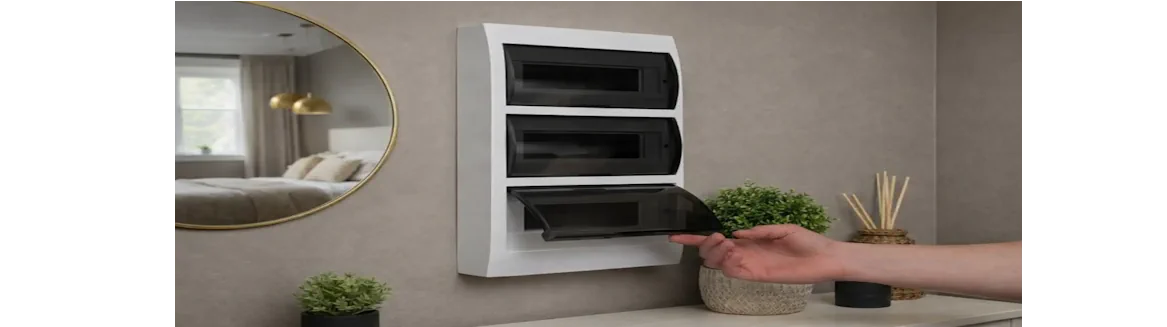

Навесные щиты крепятся на стену и применимы внутри помещений и на улице. Выпускаются с разными степенями защиты (IP31, IP54, IP66), что позволяет использовать их в условиях повышенной влажности или запылённости.

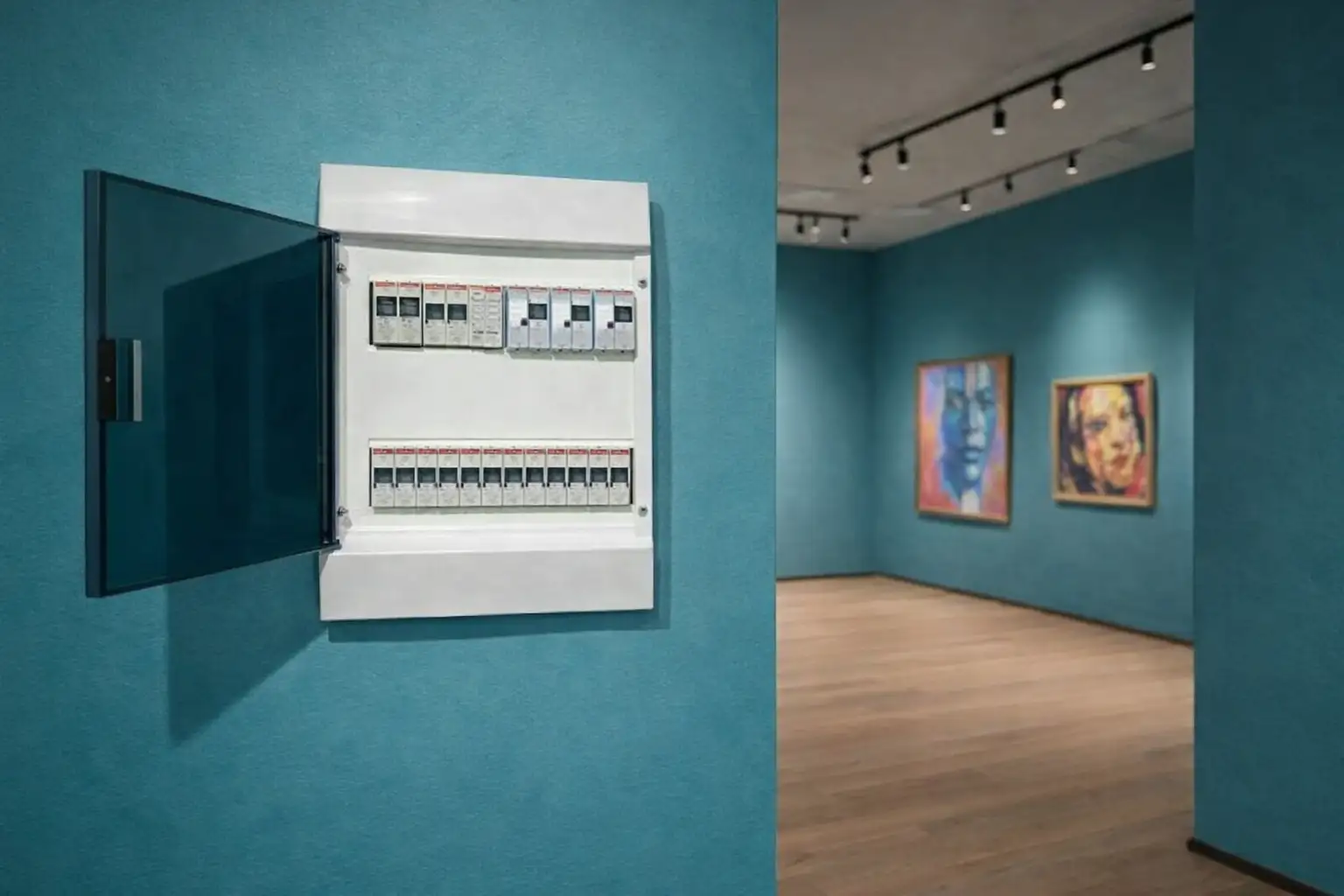

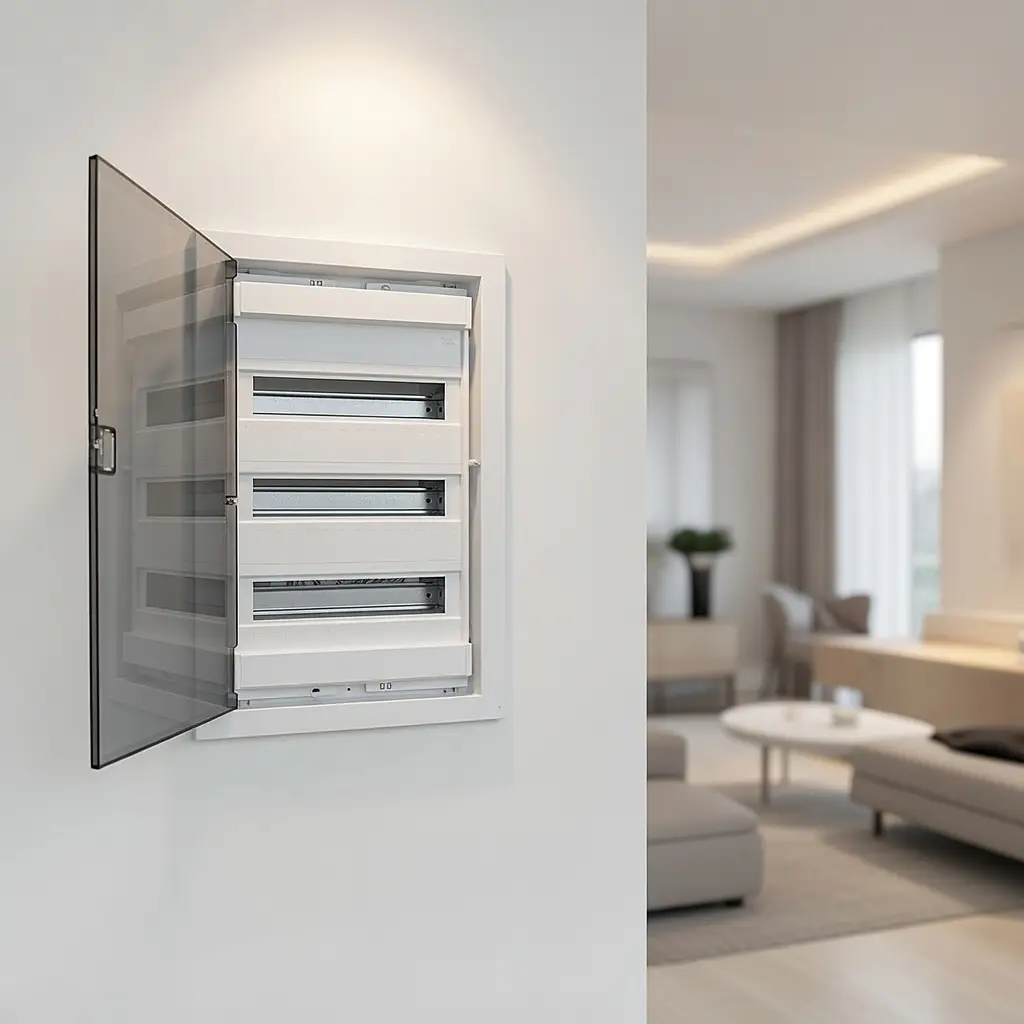

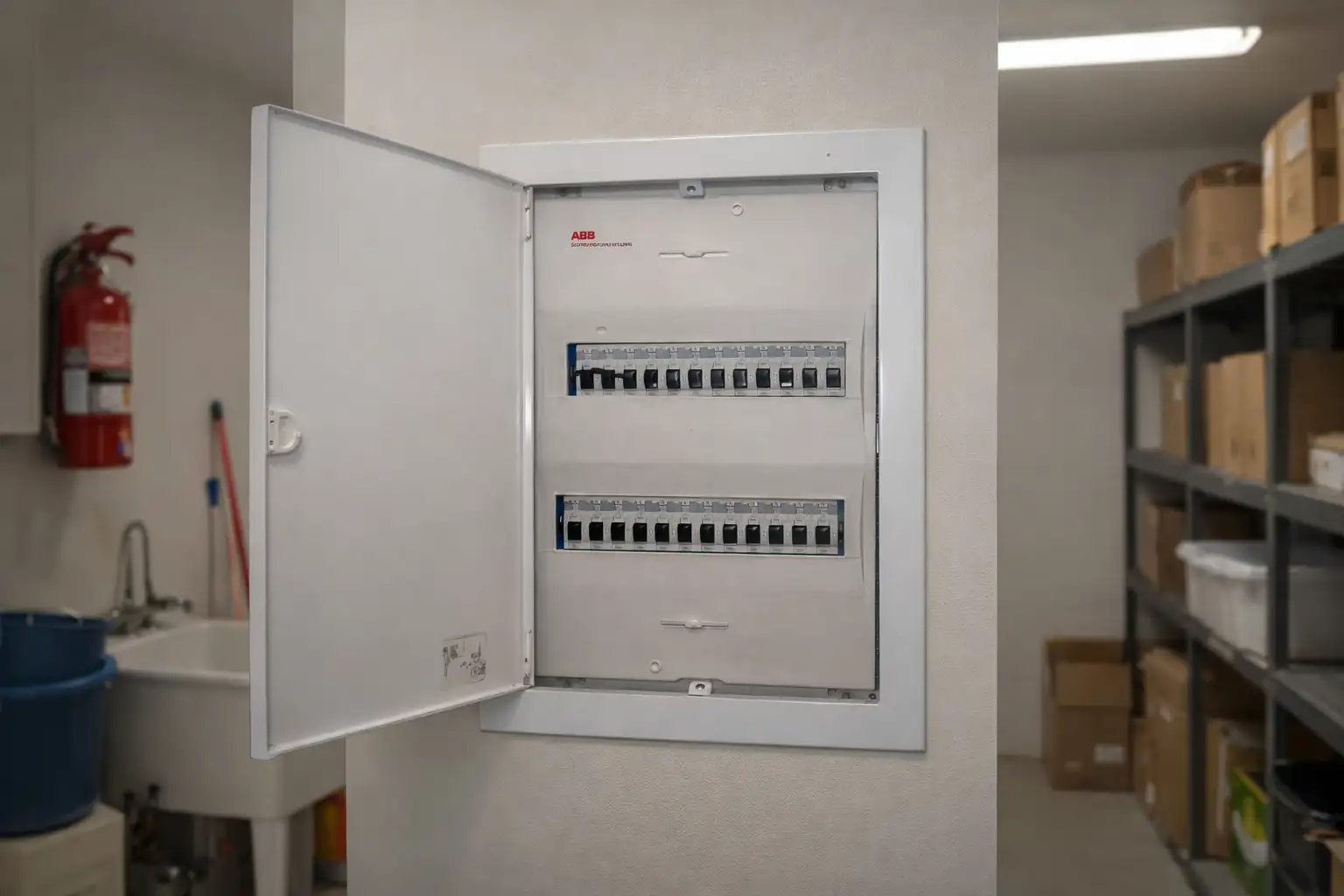

Встраиваемые щиты
Встраиваемые щиты монтируют в стену или конструктивный элемент, что делает их менее заметными и более эстетичными, но требует дополнительных строительных работ и продуманного проектирования.
Выбор между навесным и встраиваемым вариантом зависит от частоты доступа к оборудованию, требований к внешнему виду и условий эксплуатации. Щиты различаются по размерам и вместимости: модели типа ЩМП 0 и ЩМП 4 рассчитаны на разное количество модулей и компонентов.
Классификация по материалу корпуса
Материал корпуса влияет на долговечность, устойчивость к внешним воздействиям и уровень защиты внутреннего оборудования.

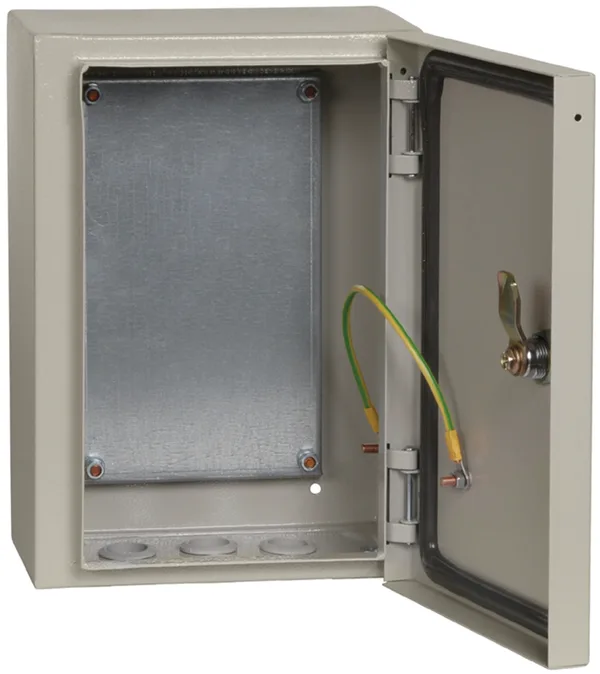

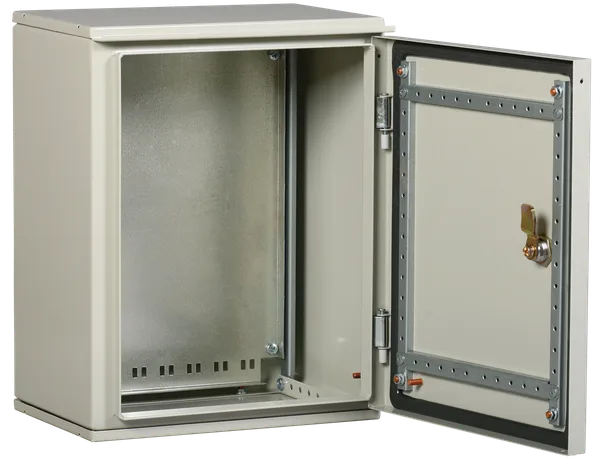

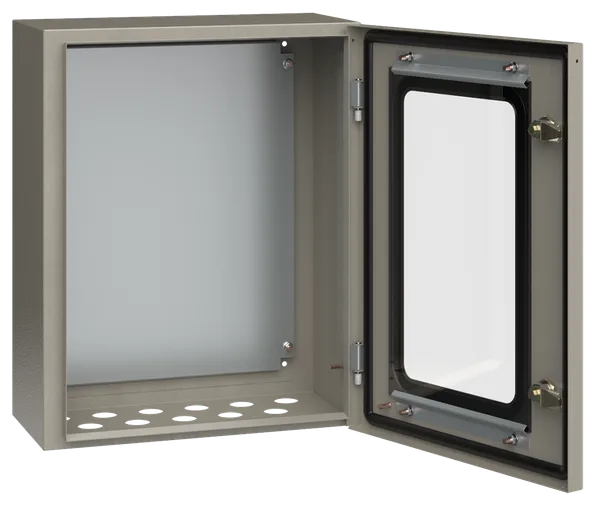

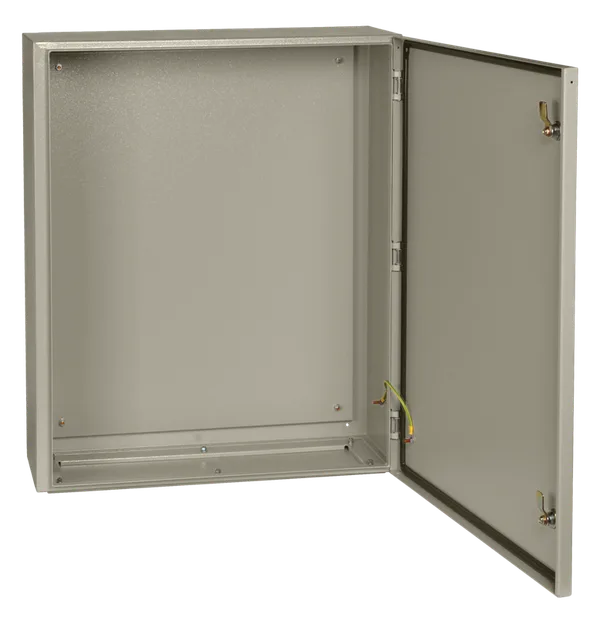

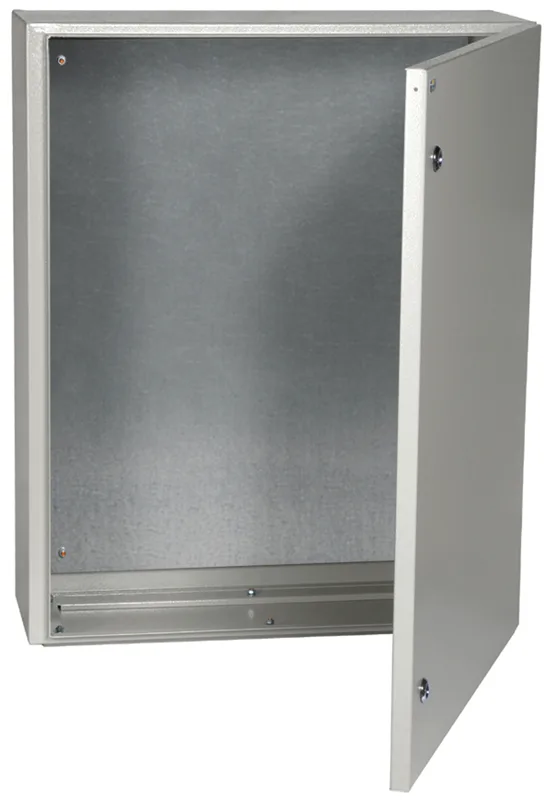

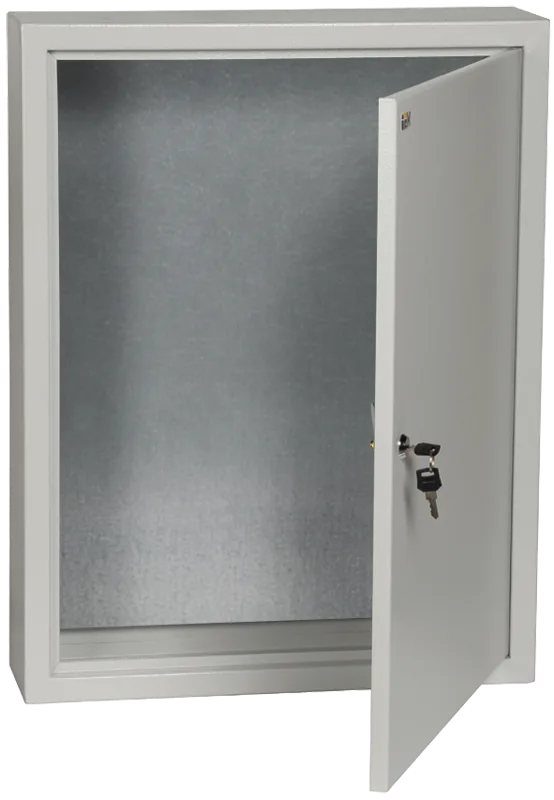

Металлические щиты
Классический выбор для промышленных и коммерческих применений. Металл обеспечивает прочность, сопротивление механическим нагрузкам и экранирование электромагнитных помех. Типовые классы защиты: IP31, IP54, IP66.

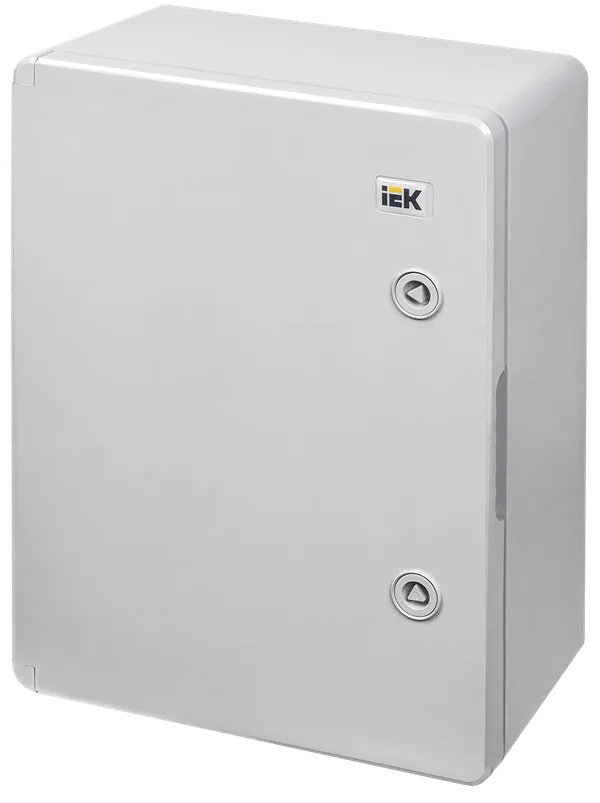

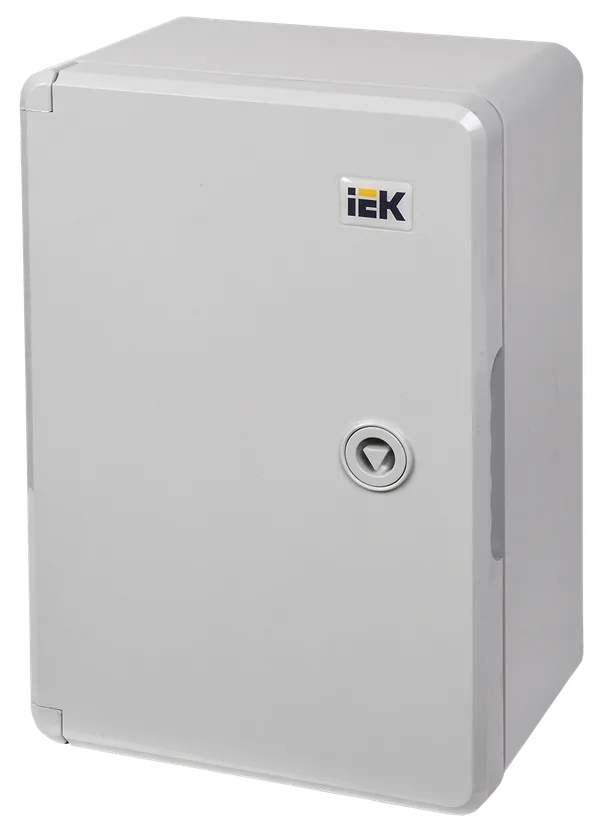

Пластиковые щиты
Легче и не подвержены коррозии, поэтому применяются в условиях повышенной влажности и агрессивных сред; менее устойчивы к механическим повреждениям по сравнению с металлическими корпусами.
Выбор между металлом и пластиком зависит от условий эксплуатации: влажности, температуры, механических нагрузок и требований по электромагнитной совместимости.
Классификация по назначению и функциям
Щиты классифицируют по выполняемым задачам:
- Распределительные щиты — распределяют электроэнергию по цепям, защищают от перегрузок и коротких замыканий.
- Щиты учёта — предназначены для установки счётчиков электроэнергии, часто применяются в многоквартирных домах и коммерческих объектах.
- Щиты управления — обеспечивают управление оборудованием и системами автоматизации на промышленных предприятиях.
Высокий класс защиты сам по себе не гарантирует лучшую надёжность во всех ситуациях: выбор следует делать с учётом конкретных требований эксплуатации, а не только по значению IP.
Область применения
Монтажные щиты применяют в бытовых, коммерческих и промышленных условиях.
Бытовое использование
Щиты распределяют электроэнергию по дому и защищают проводку от аварийных ситуаций; размеры подбирают под количество автоматов и возможную модернизацию.
Промышленность
Используют более защищённые модели (IP65, IP66) для работы в пыльных, влажных или агрессивных средах; типовые решения — ЩМП 1, ЩМП 4 для управления производственными системами.
Коммерческие здания
Применяют щиты с монтажной панелью и средними классами защиты (например, IP54) для обеспечения безопасности оборудования при ограниченном пространстве.
Неверный выбор по материалу или классу защиты может привести к выходу оборудования из строя или создать опасную ситуацию.
