Соединение проводов в распределительных коробках.

Распределительные коробки – это ключевые компоненты любой электрической сети, выполняющие функции коммутационных узлов для разводки кабелей. Их грамотный монтаж и эксплуатация имеют особое значение для снабженцев, электромонтажников и домашних умельцев, поскольку непосредственно воздействуют на защищенность и бесперебойность энергоснабжения.

Почему электролинии построены именно таким способом?

Задумывались ли вы, по какому принципу организована разводка кабелей в вашей квартире или доме? Это требование безопасности или просто эстетическое решение? Как качество соединений влияет на пожаробезопасность жилища и стабильность энергоснабжения? В этом материале мы детально разберем эти важные вопросы.

Современный человек сильно зависит от коммунальных благ — газоснабжения, водопровода, интернета и электричества. Без последнего мы моментально оказываемся в условиях, когда даже простейшие задачи требуют серьезных усилий. Отсутствие напряжения в сети парализует работу всей бытовой техники, делает невозможным использование стиральной машины, утюга, компьютера.

Электрический ток поступает в здание от внешних источников, проходит через общедомовой щиток, после чего благодаря сетевым узлам — распределительным коробкам — направляется ко всем точкам потребления.

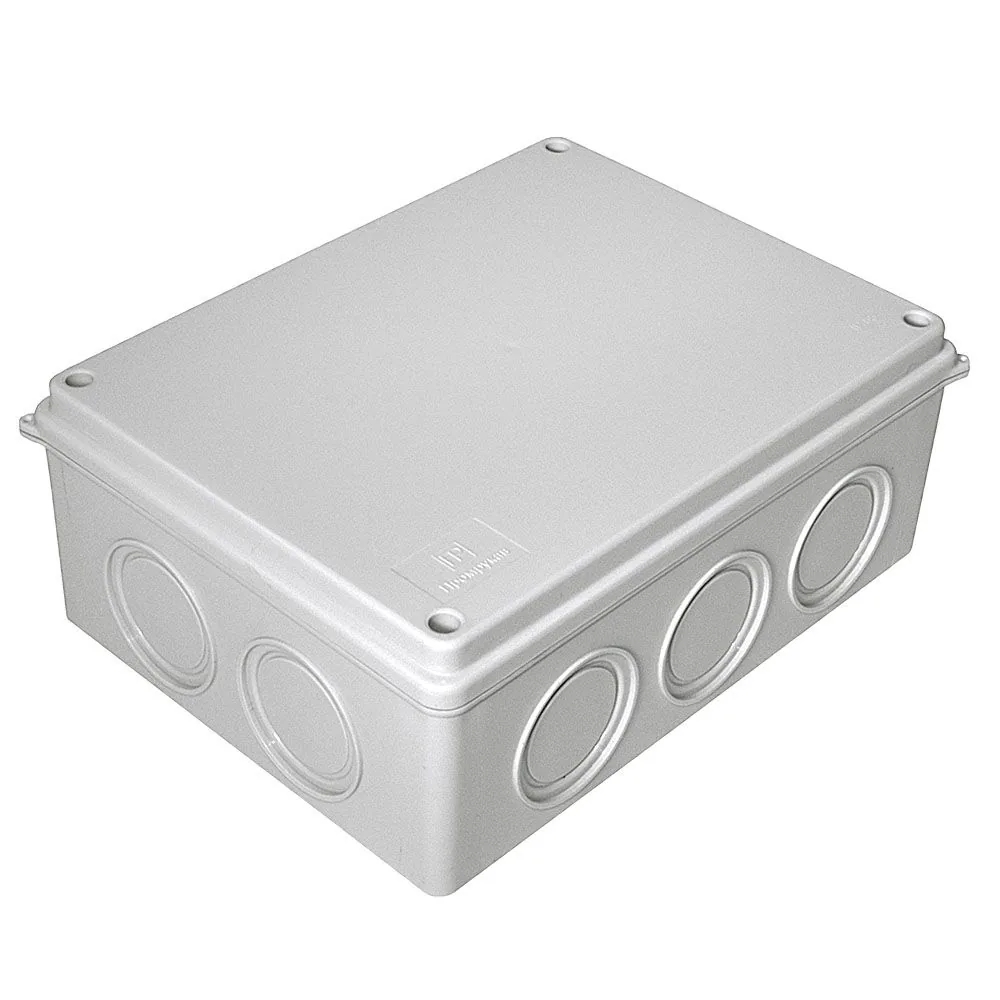

Распределительная коробка

Основное предназначение этого компактного изделия — повышение уровня противопожарной защиты. Участки соединения кабелей всегда считались наиболее уязвимыми зонами. Со временем контактные группы могут ослабевать, а изоляция — терять свойства. В результате проводники перегреваются, изоляция плавится, что может привести к возгоранию.

Монтажная коробка служит защитным экраном, изолирующим места коммутации от строительных конструкций.

Вторая значимая функция — обеспечение быстрого доступа ко всем соединениям домашней сети. При обрыве цепи или коротком замыкании можно оперативно определить проблемный участок и восстановить его работоспособность.

Производители предлагают эргономичные модели различных форм и цветов, поэтому не рекомендуется глухо замуровывать их в стены. Несмотря на скромные размеры, внутреннего пространства достаточно для размещения многочисленных соединений.

Как соединить провода?

Качественное выполнение электромонтажных работ требует строгого соблюдения технологии. Мы подготовили практические рекомендации, которые помогут избежать распространенных ошибок.

Планирование

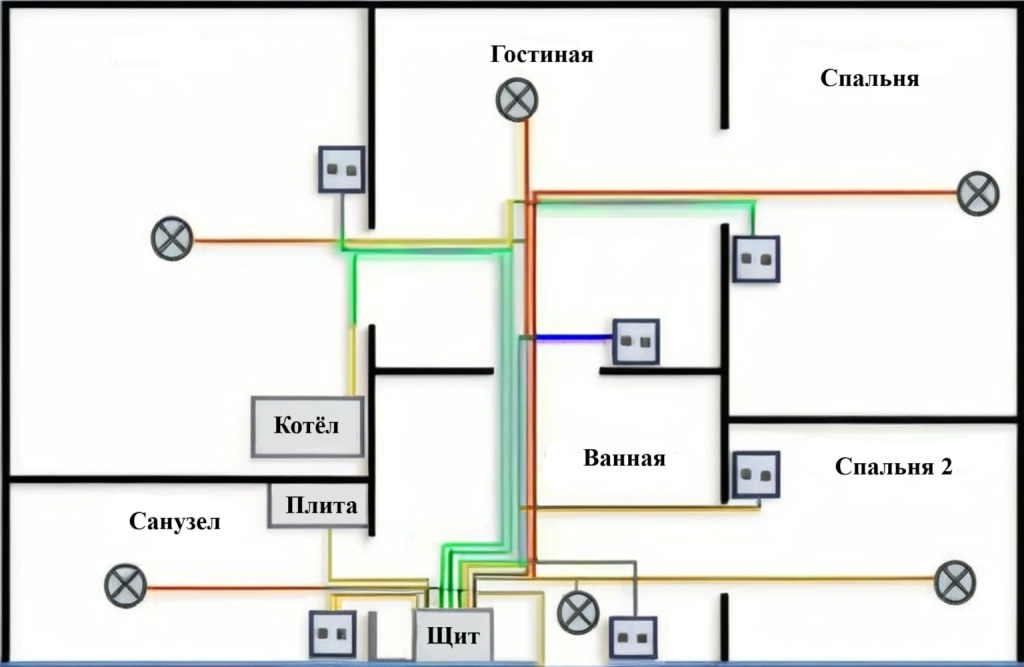

Разработайте предварительный план разводки с указанием мест размещения всех монтажных коробок.

Инструменты
Соберите необходимый комплект: плоскогубцы, устройство для зачистки изоляции, набор отверток, измерительную ленту, кабели требуемых марок, крепежные элементы.

Запас длины
Рациональное использование материалов — похвальное качество, но не стоит доводить его до крайности. Оптимальная длина проводников для удобного монтажа составляет 10-15 см.

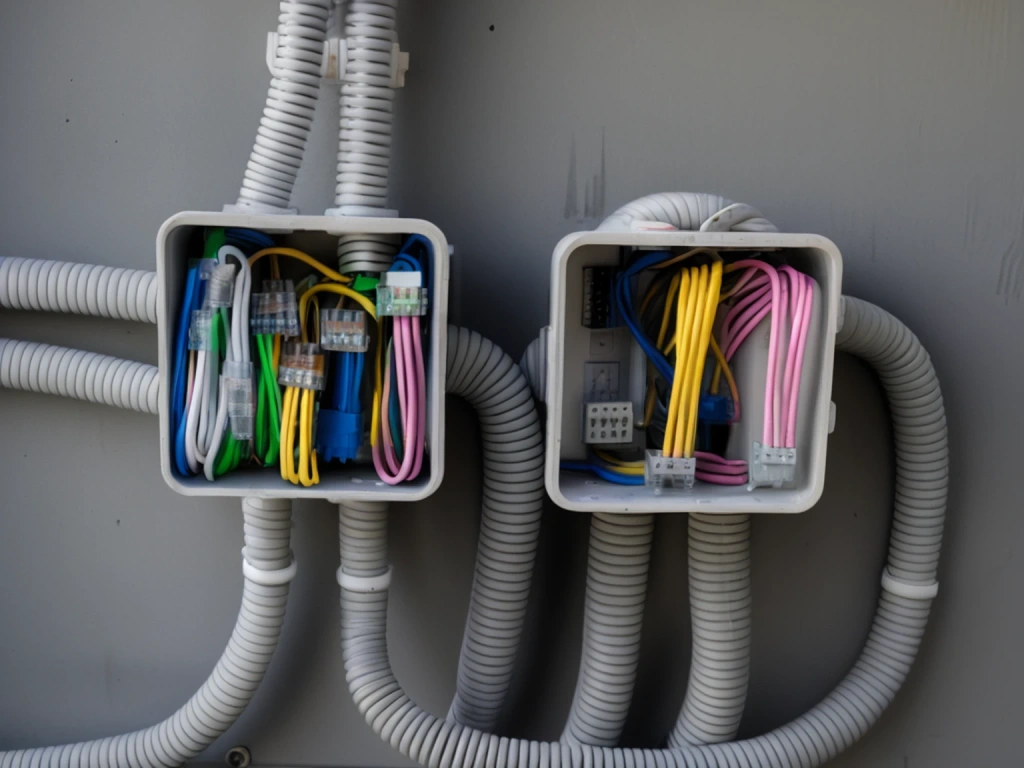

Разделение групп
Коммутацию кабелей разных функциональных групп лучше выполнять в отдельных корпусах распределительных коробок. Преимущества станут очевидны при необходимости добавления новой линии.

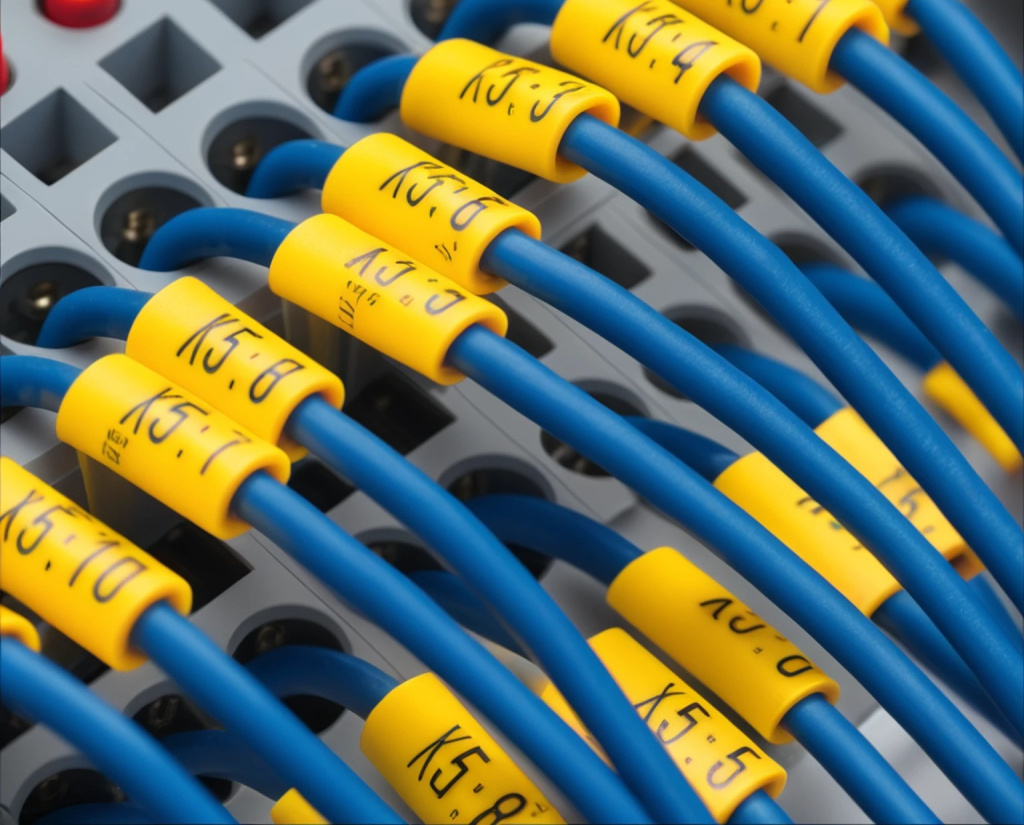

Маркировка
Для облегчения будущего обслуживания рекомендуется маркировать каждый проводник. Четкие обозначения помогут быстро идентифицировать проблемную линию.

Цветовая маркировка
Обязательное требование безопасности — соблюдение стандартной цветовой маркировки. Провода без цветового обозначения следует помечать соответствующим цветом изоленты.

Подготовка
Качественная подготовка — залог успешного монтажа. Изоляционное покрытие с каждого проводника необходимо аккуратно удалить, чтобы не повредить токоведущие жилы.

Особенности подключения
Коммутация различных групп имеет свои нюансы. Кабели розеточной сети соединяются согласно цветовой маркировке. Для осветительной группы важно обеспечить разрыв фазного проводника через выключатель.

Методы соединения
После зачистки изоляции удобно сгруппировать проводники по функциональному назначению. Надежными считаются соединения, выполненные с помощью пайки, клеммных колодок, пружинных зажимов.

Финишные работы
Готовые соединения аккуратно размещаются внутри корпуса. После включения напряжения проверяется работоспособность всех потребителей.

Сравнение методов соединения

Вопросы и ответы

• Почему нужны распределительные коробки? — Без них значительно удорожает проект, усложняет монтаж и делает систему неремонтопригодной.
• Как часто проверять соединения? — Профилактический осмотр рекомендуется каждые 5-6 лет. При признаках неисправности — немедленно.
• Какие коробки лучше? — Для жилых помещений оптимальны пластиковые модели — не подвержены коррозии, безопаснее и дешевле.
• Можно ли размещать за гипсокартоном? — Да, но с обеспечением доступа через обслуживаемые люки.
• Что делать со старой проводкой без маркировки? — Самостоятельно промаркировать все проводники цветной изолентой.
• Надежный способ соединения? — Для бытовых сетей оптимальны клеммы Wago. Для уличного применения — опрессовка гильзами.
• Соединение меди и алюминия? — Прямой контакт недопустим. Используйте специальные переходные клеммы.

Итог: Распределительные коробки — ключевые элементы электробезопасности, обеспечивающие надежность системы энергоснабжения. Соблюдение технологии монтажа гарантирует длительную работу домашней сети.
