Кабельные лотки - широко используемое электромонтажное изделие, которое выполняет две основные функции: повышает эстетический вид кабельной трассы или электропроводки и защищает провода и кабели от повреждений. Кабельные лотки могут быть открытого или закрытого типа и имеют различные размеры и формы, такие как прямые, крестовины, угловые и другие, а также изготавливаются из разных материалов. Это разнообразие объясняется потребностями в их использовании, поскольку требования могут различаться в зависимости от сферы применения. Если речь идет о силовых кабелях малого сечения, то достаточно простых и менее прочных лотков, но для солидных кабельных линий потребуются более прочные и мощные лотки. Кроме того, внешние условия эксплуатации также могут быть разными.
Хотя в некоторых случаях можно обойтись без кабельных лотков, в большинстве случаев нет предпосылок для этого, а в некоторых сферах они действительно необходимы. При строительстве частных домов могут использоваться и другие решения, но обычно в таких случаях проводов не так много, и их сечение меньше, поэтому применение лотков может быть неоправданным. Хотя лотки могут использоваться и в таких случаях, они часто отказываются из-за экономии. Однако в некоторых областях их использование является обязательным. В нашей статье мы подробно рассмотрим различные типы кабельных лотков, способы выбора, особенности эксплуатации и монтажа, а также другие важные моменты.
Виды кабельных лотков
Кабельные лотки делятся на несколько типов, и их классификация определяется материалом изготовления, конструкцией и способом крепления. Это три основных фактора, которые следует учитывать при выборе кабельного лотка. Форма лотка имеет меньшее значение и в основном упрощает монтаж различные ответвления, крестовины и другие элементы. Однако материал, конструкция и способ крепления являются ключевыми. Рассмотрим первым делом кабельные лотки по материалу изготовления.
Металлические лотки
Металлические лотки изготавливают из нержавеющей стали, оцинкованной или низкоуглеродистой стали. Наибольшим спросом сегодня пользуются лотки из оцинкованной стали, так как они обладают хорошей стойкостью к коррозии и долговечны. Металлические кабельные лотки изготавливают методом штамповки и делят на подвитые по особенностям конструкции. Цинкование может быть как холодным, так и горячим. Второй вариант сложнее и дороже, но обеспечивает более высокую защиту. Также металлические лотки могут быть окрашены, что также повышает их защитные свойства. Окрашиваются обычно неоцинкованные изделия. По конструкции металлические лотки делятся на четыре вида.
Проволочные лотки изготавливают из оцинкованной стальной проволоки и применяют для монтажа открытых кабельных линий на различных объектах. Их можно монтировать как в замкнутых, так и в открытых пространствах. Основные преимущества проволочных лотков - небольшой вес, наличие естественной вентиляции для кабелей и удобный доступ по необходимости. В настоящее время проволочные лотки являются достаточно распространенным вариантом. Единственным недостатком можно назвать их невысокую эстетичность, поэтому они практически не применяются в жилых помещениях.

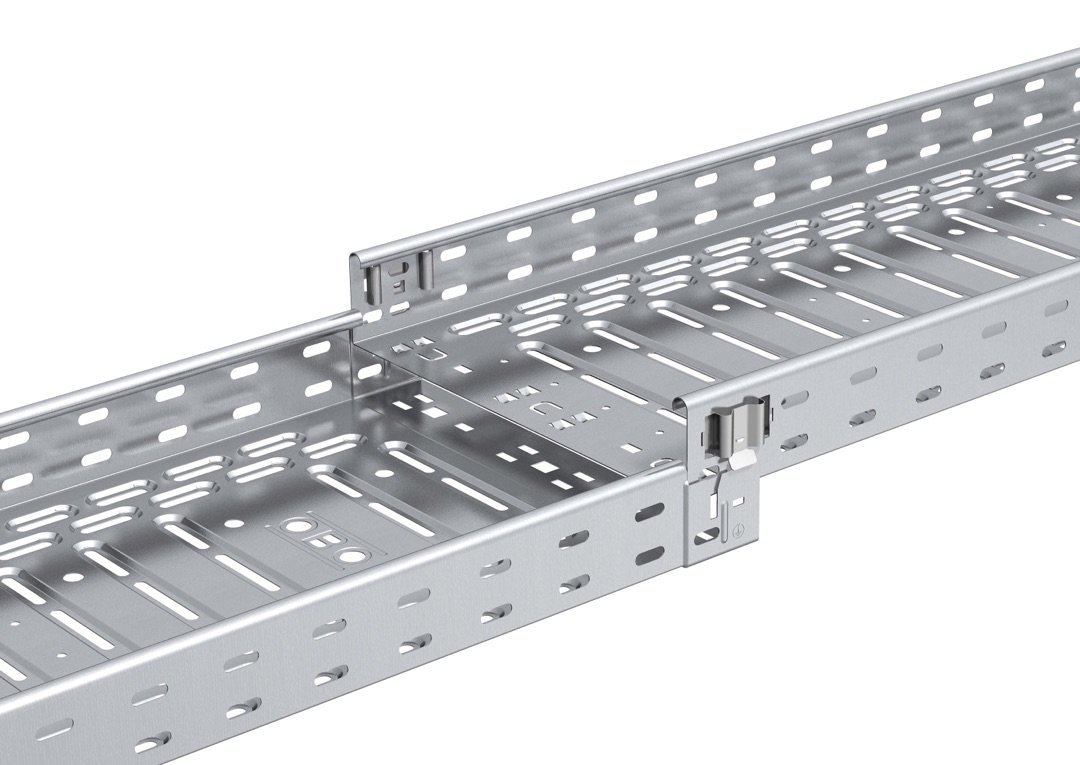

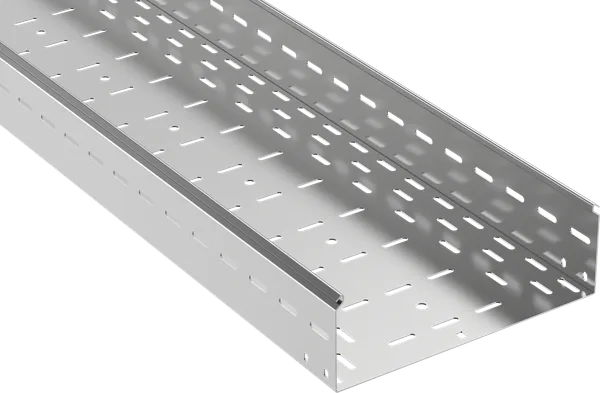

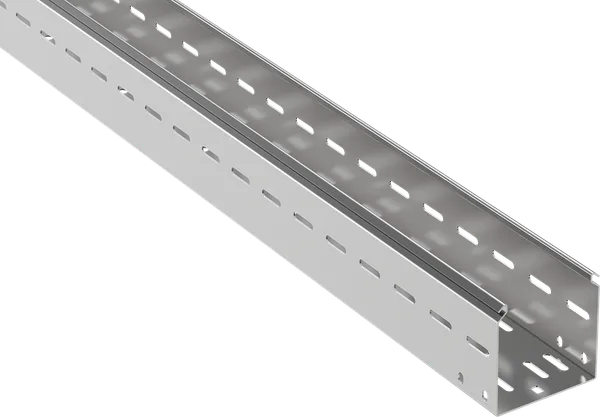

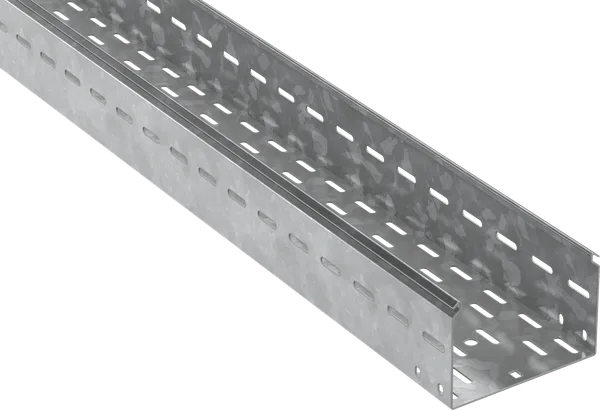

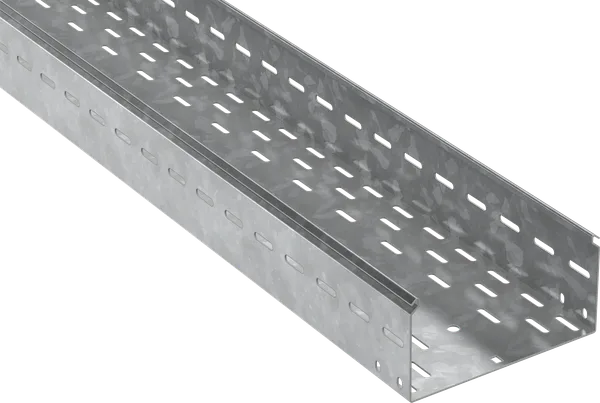

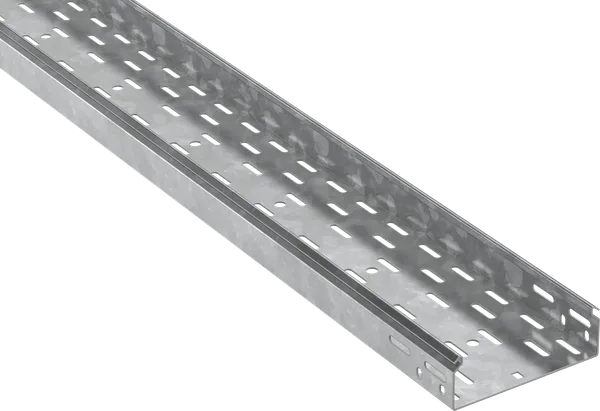

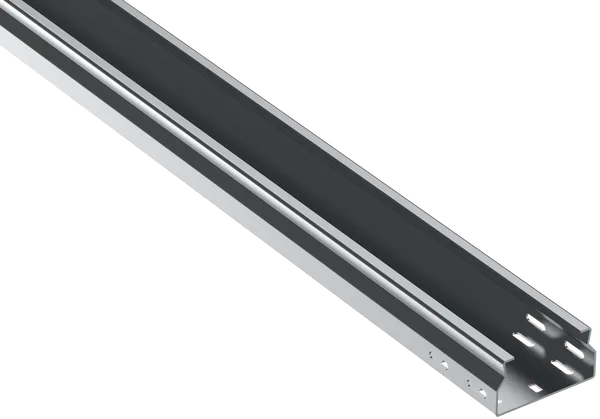

Перфорированные лотки обычно изготавливают из оцинкованного металла и часто называют их "кабельными коробами", так как их конструкция напоминает открытый короб без крышки. Они имеют перфорацию по всей длине, обеспечивающую вентиляцию. Такие лотки также могут поставляться с крышкой. Они надежно защищают кабельные линии и являются достаточно универсальным вариантом. Чаще всего они используются при прокладке горизонтальных трасс в различных помещениях.
Неперфорированные лотки сходны с предыдущим типом, за исключением перфорации. Обычно они имеют крышку и применяются при монтаже кабелей на улицах, в общественных местах, так как отсутствие перфорации обеспечивает максимальную защиту от внешних воздействий. При монтаже лоток фиксируется на поверхности, после чего проводятся кабельные линии и закрывается крышка. Такие лотки можно использовать в любых помещениях, они являются одним из наиболее универсальных вариантов.

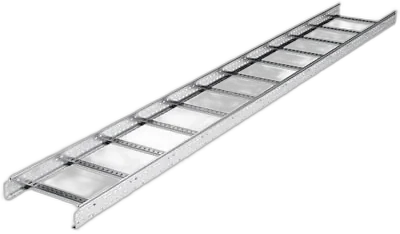

Лестничные лотки получили свое название из-за внешнего сходства с лестницей. Их конструкция включает штампованные боковины, соединенные перемычками. Такая конструкция позволяет выдерживать большие нагрузки и подходит для установки тяжелых кабельных линий. Лестничные кабельные лотки используются там, где допускается открытая прокладка кабелей или проводов, такие как шахты или производства. Они обеспечивают свободный доступ к кабелям, но не обеспечивают защиты.
Пластиковые лотки
Пластиковые лотки чаще всего изготавливают из ПВХ, и они часто применяются в офисных и жилых помещениях. Они подходят для прокладки кабелей до 400 вольт и используются для телекоммуникационных кабелей и проводов. Пластиковые лотки легки в монтаже, эстетичны, весят мало и имеют низкую цену. Однако они не рекомендуются для использования вне помещений, менее долговечны, чем металлические лотки, и могут деформироваться при высокой температуре.
Пластиковые кабельные лотки могут быть напольными, плинтусными или карнизными, в зависимости от места применения.
Железобетонные
Железобетонные лотки используются для прокладки кабелей в грунте или на поверхности и обеспечивают максимальный уровень защиты. Эти лотки производятся из бетона и стальной обрешетки и отличаются солидной долговечностью. Они обычно не используются в жилых помещениях и имеют ограниченную сферу применения.
Способ крепления
Способ крепления кабельных лотков зависит от их материала и места установки. Например, для монтажа лотков к потолку из профнастила используются V-образные крепления, а для бетонных потолков - пластиковые дюбели или металлические анкеры. Крепление к стене или полу может осуществляться с помощью специальных скоб или консолей.
Выбор способа крепления зависит от нагрузки, доступности и удобства доступа к кабелям.
В целом, кабельные лотки должны быть надежно закреплены, чтобы выдерживать нагрузку. Способ крепления выбирается исходя из конкретных условий и требований.
Критерии выбора лотков
- Материал лотка: нужно учитывать тип кабеля, который будет прокладываться, и выбирать соответствующий материал лотка. Пластиковые лотки не подходят для силовых кабелей большого сечения.
- Конструкция лотка: нужно выбирать лотки с достаточным пространством для кабелей, с угловыми элементами для поворотов и с минимальным радиусом изгиба, чтобы предотвратить повреждение кабелей.
- Размер лотка: выбирать размер лотка исходя из общего диаметра кабелей, оставляя запас пространства. Забивать лотки полностью недопустимо.
- Степень нагрева кабеля: при использовании пластиковых кабель-каналов нужно учитывать теплоотвод. Выбирать широкие лотки с низкими стенками, чтобы кабели укладывались рядом и обеспечивали эффективный теплоотвод.
- Класс защиты от влаги и пыли: в некоторых случаях необходимо учитывать требования по защите от внешних воздействий, таких как влага и пыль. Наличие антикоррозийной защиты также может быть важным фактором при определенных условиях эксплуатации.
