В современном цифровом пространстве невозможно представить компьютер без подключения к интернету. Если раньше это было опциональной функцией, то сегодня множество программ и игровых приложений требуют постоянного сетевого соединения. Тем не менее, пользователи чаще обращают внимание на мощность процессора или объем видеопамяти, забывая о качестве сетевых компонентов. Обычный кабель от Wi-Fi роутера к компьютеру имеет множество технических параметров, напрямую влияющих на стабильность соединения. В этом материале мы детально разберем, что представляет собой витая пара, почему она так называется и каким образом обеспечивает передачу цифровых данных.
Как витая пара передает сигнал
Многие удивятся, узнав, что по сетевому кабелю витой пары передаются не привычные биты и байты, а электрические импульсы. Одно устройство отправляет запрос, другое дает ответ, и весь этот процесс коммуникации происходит за счет изменения напряжения в проводниках.
Компьютер разбивает информацию на отдельные биты, которые затем кодируются в двоичной системе и отправляются по кабелю. На этом этапе данные представляют собой электрические колебания различной длительности и амплитуды. Передаются одновременно два сигнала: с положительным и отрицательным зарядом. Принимающее устройство суммирует эти напряжения, в идеале получая нулевое значение. Анализируя амплитуду, продолжительность импульса и разность потенциалов, сетевая карта расшифровывает передаваемую информацию.
Например, для передачи кода "0 1" требуется отправить импульс 6 В и -6 В длительностью 3 мс. Следующий код "1 1" кодируется как импульс 4 В и -4 В продолжительностью 0.5 мс. В компьютерных науках такой способ кодирования известен как манчестерское кодирование и относится к физическому уровню модели OSI — первому из семи уровней преобразования данных от битов к понятному контенту на экране.
Эволюция сетевых кабелей
Для передачи высокочастотных сигналов не всегда использовалась витая пара utp cat в современном исполнении. Достаточно вспомнить эпоху массовой телефонизации 80-х годов, когда повсеместно применялся плоский телефонный кабель ТРП, в народе прозванный "лапшой" из-за визуального сходства с макаронными изделиями.
Альтернативным способом передачи информации на средние расстояния стал коаксиальный кабель, где центральная жила защищена от помех экранирующей оплеткой. Такой тип кабеля до сих пор используется в радиосвязи и спутниковых системах, телевизионных антеннах.

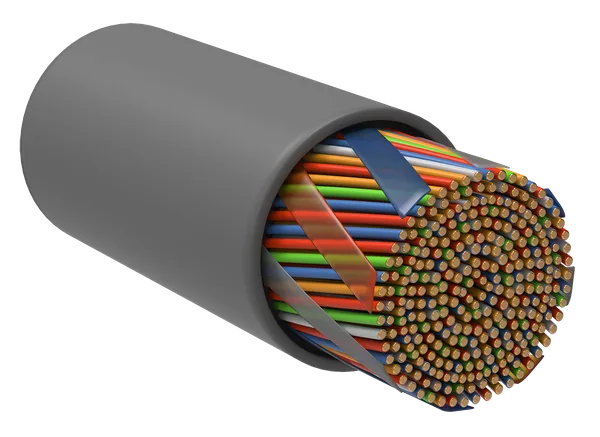

Современные сети используют разнообразные кабельные решения: многопарные магистральные с 25 парами, экранированные версии, оптоволоконные линии, а также различные модификации витой пары cat 5e.
Разновидности витой пары
Витая пара 6 пар и другие конфигурации применяются не только для соединения маршрутизатора с компьютером. Существуют кабели для внутреннего монтажа и внешней прокладки, устойчивые к ультрафиолетовому излучению. Одни модели не переносят механического растяжения, другие специально разработаны для протяжки на десятки метров. В условиях сильных электромагнитных помех требуются специальные экранированные варианты.
Основные типы кабеля:

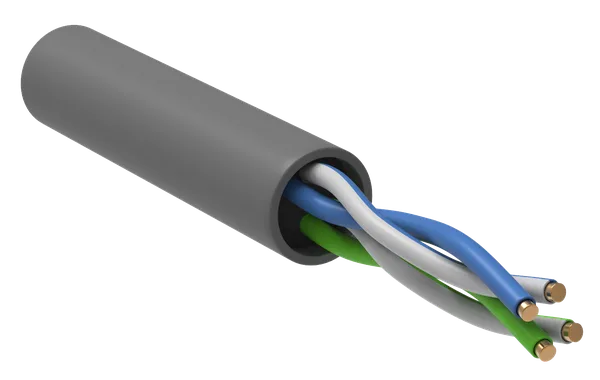

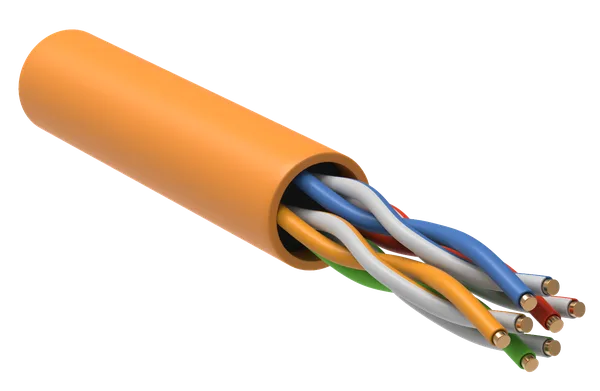

- U UTP — неэкранированный кабель для домашних и офисных сетей

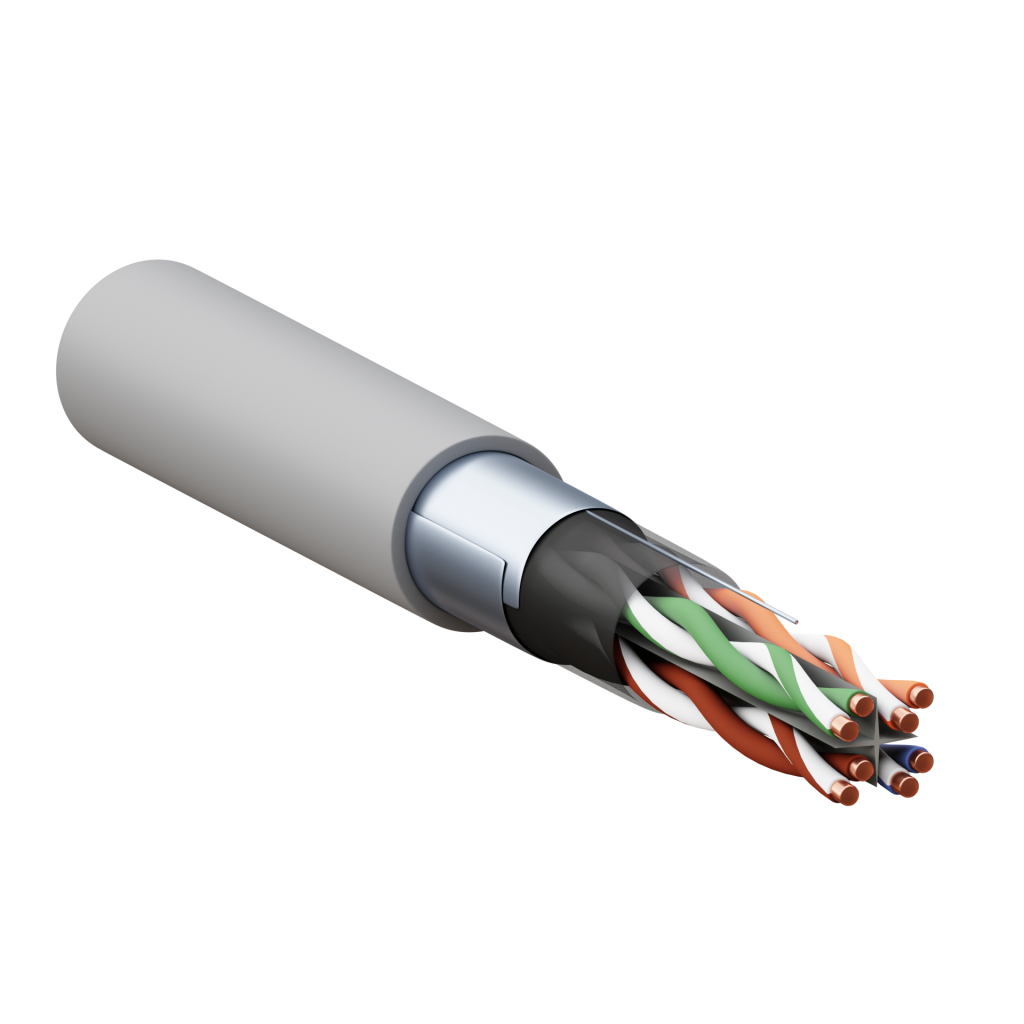

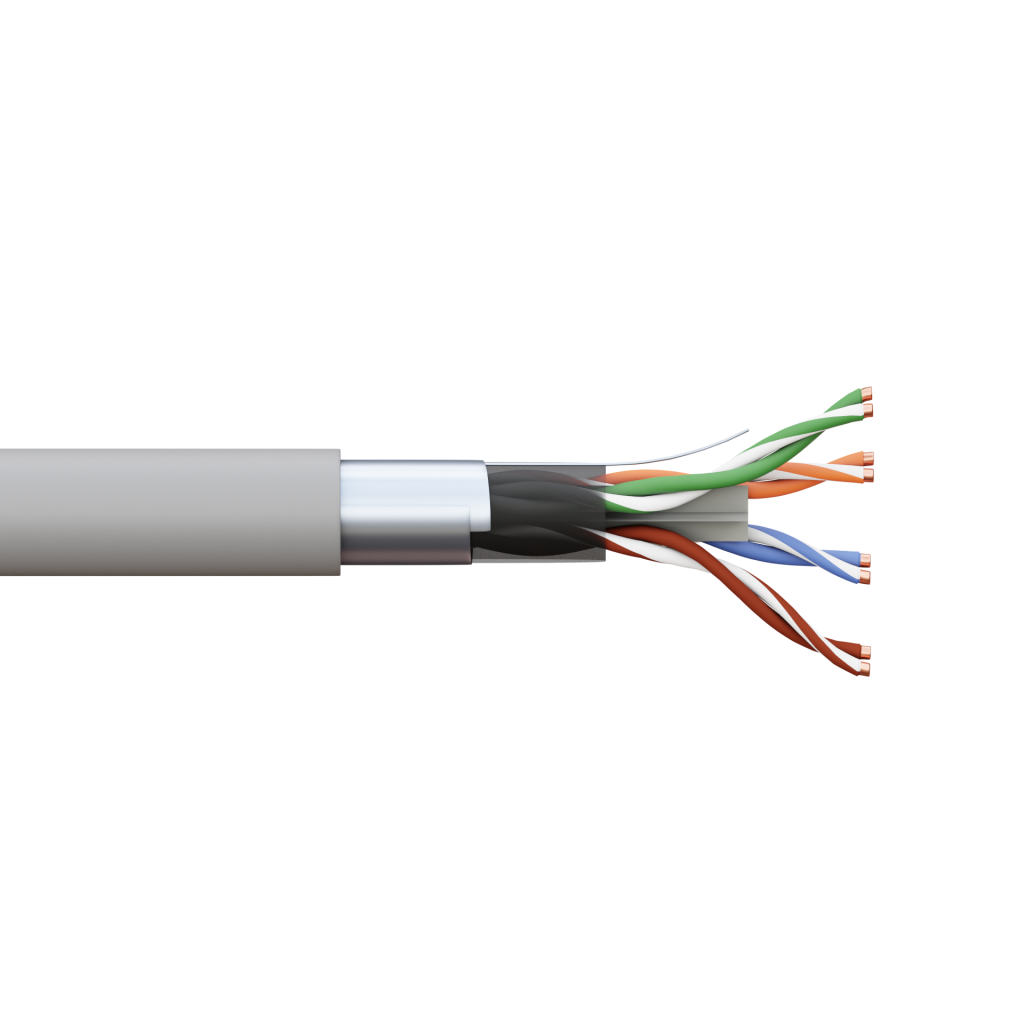

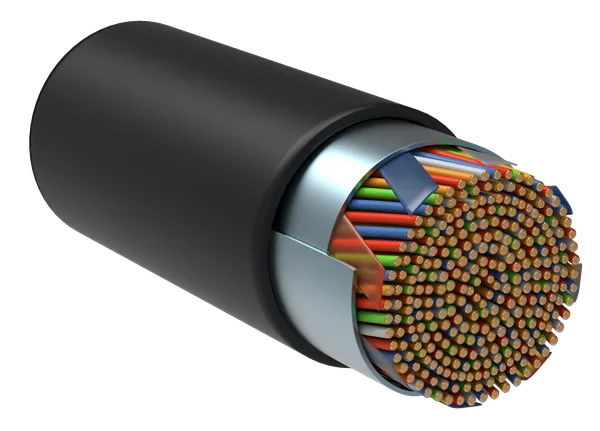

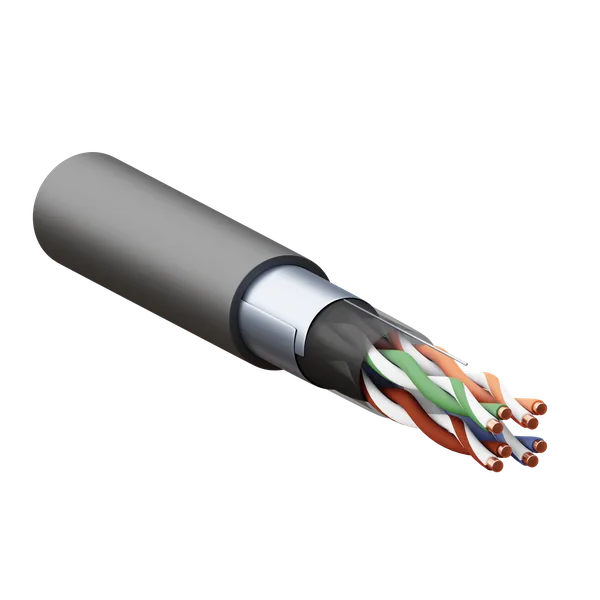

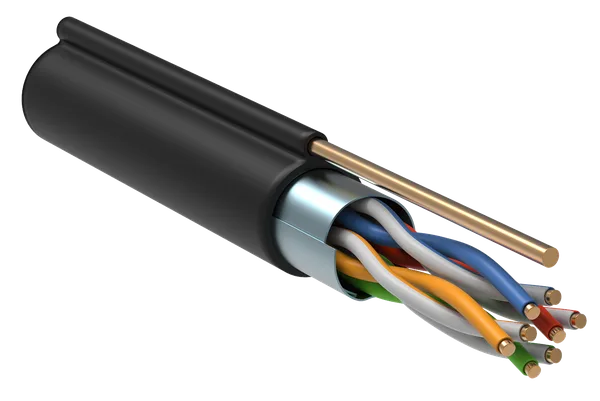

- F UTP — с общим фольгированным экраном, устойчивый к помехам
- Витая пара нг — не поддерживающая горение, для помещений с повышенными требованиями пожарной безопасности

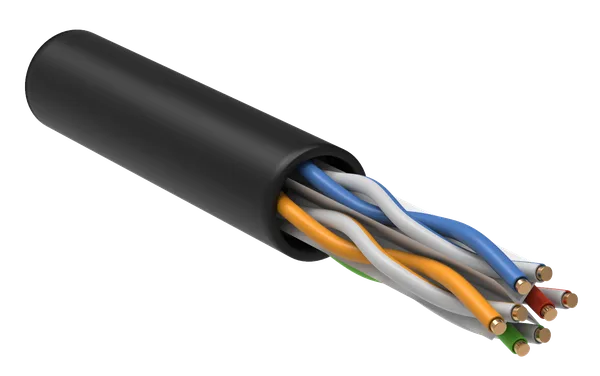

- Витая пара 6 — с улучшенными характеристиками для высокоскоростных сетей
Для стандартной квартиры обычно достаточно витой пары utp 4 пары категории 5e. В многоквартирных домах с множеством источников помех лучше выбрать витую пару f utp. Остальные типы применяются для межздательных соединений и протяженных магистралей, где требуется максимальная защита сигнала.
Категории кабеля витая пара
Классификация категорий кабеля витой пары определяется максимальной поддерживаемой частотой и сечением проводников. Чем выше допустимая частота, тем лучше кабель сохраняет скорость передачи на больших расстояниях.
Диаграмма распространенности категорий витой пары:
Интересно, что упомянутая "лапша" относится к Cat. 1 и до сих пор встречается в ADSL-подключениях. Категории 2-4 практически вышли из употребления, а 6a-7a пока не нашли массового применения в домашних сетях.
Критерии выбора кабеля
Помимо категории, крайне важно учитывать материал токоведущих жил. Алюминиевые проводники дешевы, но имеют в 1.7 раз худшую проводимость и склонны к окислению. Омедненный алюминий несколько лучше, однако оптимальным выбором остается чистая медь.
| Материал | Электропроводность | Стойкость к окислению | Стоимость |
|---|---|---|---|
| Алюминий | Средняя | Низкая | Экономная |
| Омедненный алюминий | Хорошая | Средняя | Умеренная |
| Медь | Отличная | Высокая | Премиум |
Диаметр жил измеряется по стандарту AWG. Чем меньше числовое значение, тем толще проводник. Для домашних сетей оптимален витая пара utp cat 5e с жилами 24 AWG (0.51 мм).
Витая пара 2 пары используется редко, в основном для телефонных линий, тогда как для сетевых подключений рекомендуется витая пара utp 4 пары.
Разъемы RJ-45 и их особенности
Коннекторы RJ-45 также различаются по категориям. Для витой пары cat 5e подходят стандартные разъемы, для экранированных кабелей — специализированные с металлическим корпусом, обеспечивающим непрерывность экранирования.
Качество соединителя определяется:
- Надежностью фиксатора
- Остротой контактных ножей
- Качеством позолоты контактов
Распиновка и цветовая маркировка
Подключение витых пар требует понимания их распиновки. В витой паре 4 пары используются дифференцированно в зависимости от скорости соединения. До 100 Мбит/с задействуются только две пары: одна для передачи (TX), другая для приема (RX). Каждая пара работает в дифференциальном режиме.
Цвета витой пары стандартизированы для удобства монтажа:
- Оранжевая и зеленые пары — передача данных
- Синяя — телефонная линия
- Коричневая — резерв
Витая пара распиновка для прямого обжима (T568B):
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Принцип работы и защита от помех

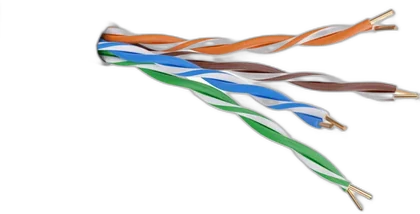

Спиральная скрутка проводников в парах решает проблему электромагнитных наводок. Электрический ток создает электромагнитное поле, которое может влиять на соседние проводники. Благодаря скручиванию это влияние становится предсказуемым и равномерным.

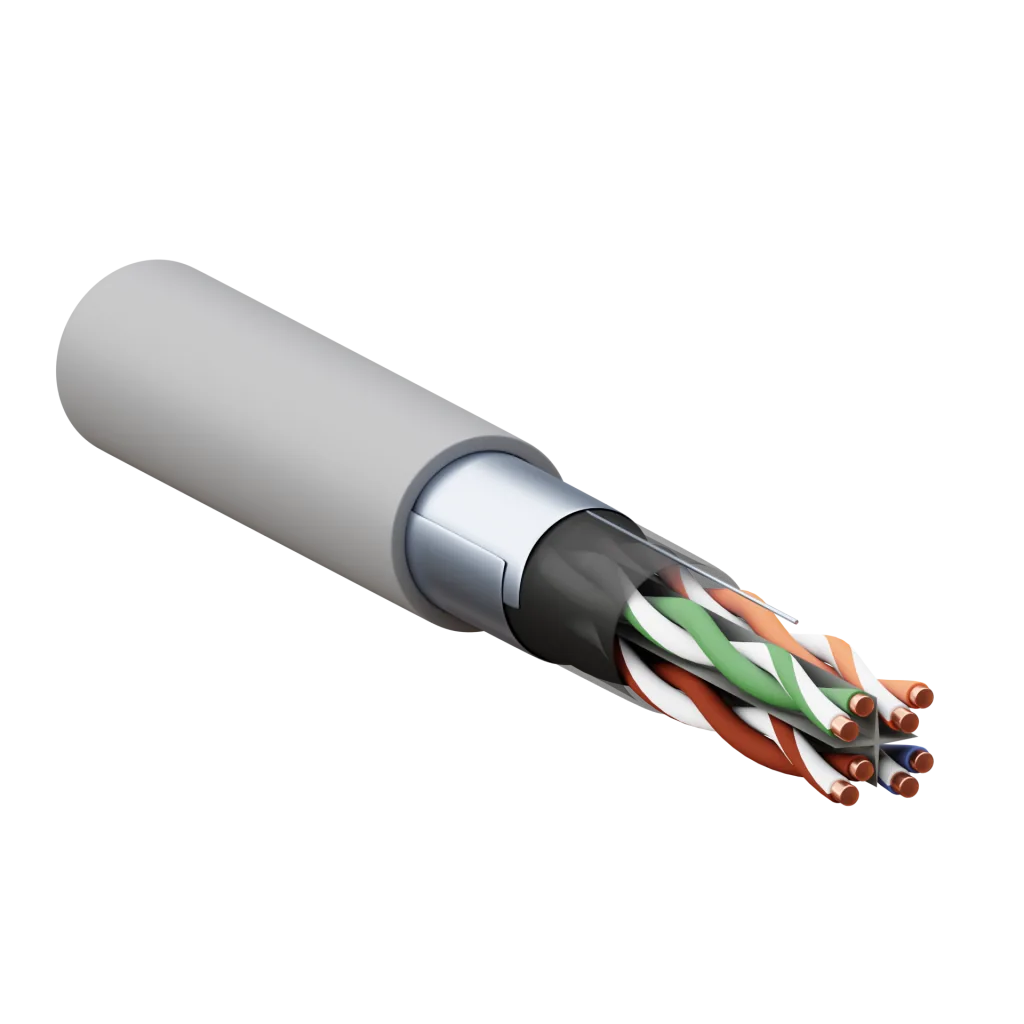

Экранирование обеспечивает дополнительную защиту:
- Фольга — от внешних помех
- Оплетка — от механических повреждений
- Комбинированная защита — для сложных условий

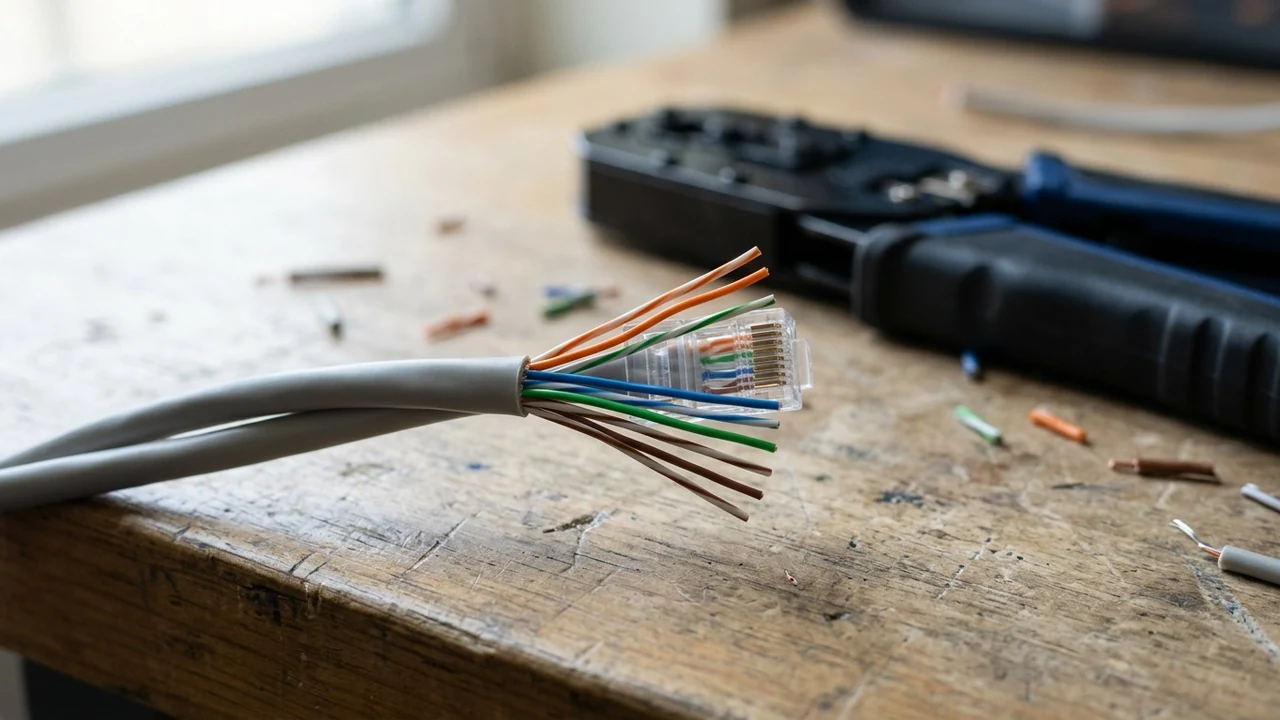

Практическое руководство по обжиму
Как обжать витую пару правильно:
- Снимите внешнюю изоляцию на 2-3 см
- Расправьте пары по цветовой схеме
- Обрежьте провода на одном уровне
- Вставьте в коннектор до упора
- Обожмите специальным инструментом
Распиновка витых пар должна строго соответствовать выбранному стандарту для обеспечения корректной работы сети.
Вопросы и ответы
- В: Какая витая пара лучше для квартиры?
О: Для стандартных потребностей оптимальна витая пара cat 5e с медными жилами. В панельных домах с сильными помехами лучше выбрать экранированную версию. - В: Можно ли использовать витая пара 2 пары для гигабитного соединения?
О: Нет, для скоростей выше 100 Мбит/с необходимы все четыре пары. - В: Какой максимальной длины можно делать соединение?
О: Рекомендуемый предел — 100 метров. Для больших расстояний требуются повторители сигнала. - В: Чем отличается уличный кабель от внутреннего?
О: Наружный кабель имеет усиленную изоляцию, устойчивую к УФ-излучению и перепадам температур. - В: Нужны ли специальные коннекторы для экранированного кабеля?
О: Да, необходимы разъемы с металлическим корпусом для обеспечения непрерывности экранирования. - В: Как правильно сделать распиновку витых пар?
О: Используйте прямой обжим по стандарту T568B с соответствующей цветовой последовательностью.
Правильный выбор и монтаж витой пары — залог стабильной и высокоскоростной сети. Учитывая описанные параметры и рекомендации, вы сможете создать надежное сетевое соединение для любых задач.
