Жила — токопроводящая часть кабеля или провода: металлический сердечник в собственной изоляции, по которому идёт ток. Число жил — первый параметр подбора: оно задаёт схему подключения, наличие защитного проводника и порядок разделки на объекте. В разделе ВОЛЬТМАРКЕТ собрано более 6 500 позиций, разложенных по количеству жил — от одной до пятидесяти. Отрез от метра, цена за метр, отгрузка со склада в день заказа.
Подбор идёт от нагрузки, а не от прайса. Однофазная линия на 220 В требует фазного и нулевого проводника, а при наличии защитного контура — ещё и третьего. Трёхфазная линия на 380 В требует трёх фазных проводников плюс нулевой, а в новых сетях — ещё и отдельный защитный. Цепи управления считают иначе: там число жил равно числу сигналов плюс запас в две-три нитки на развитие.
| Сколько жил | Схема проводников | Типовая задача | Раздел каталога |
|---|---|---|---|
| Одна | один проводник в изоляции | щит, шина, скрытая трасса, защитный контур | раздел с одной жилой |
| Две | фаза и ноль | сеть 220 В без защитного проводника, слаботочка | раздел с двумя жилами |

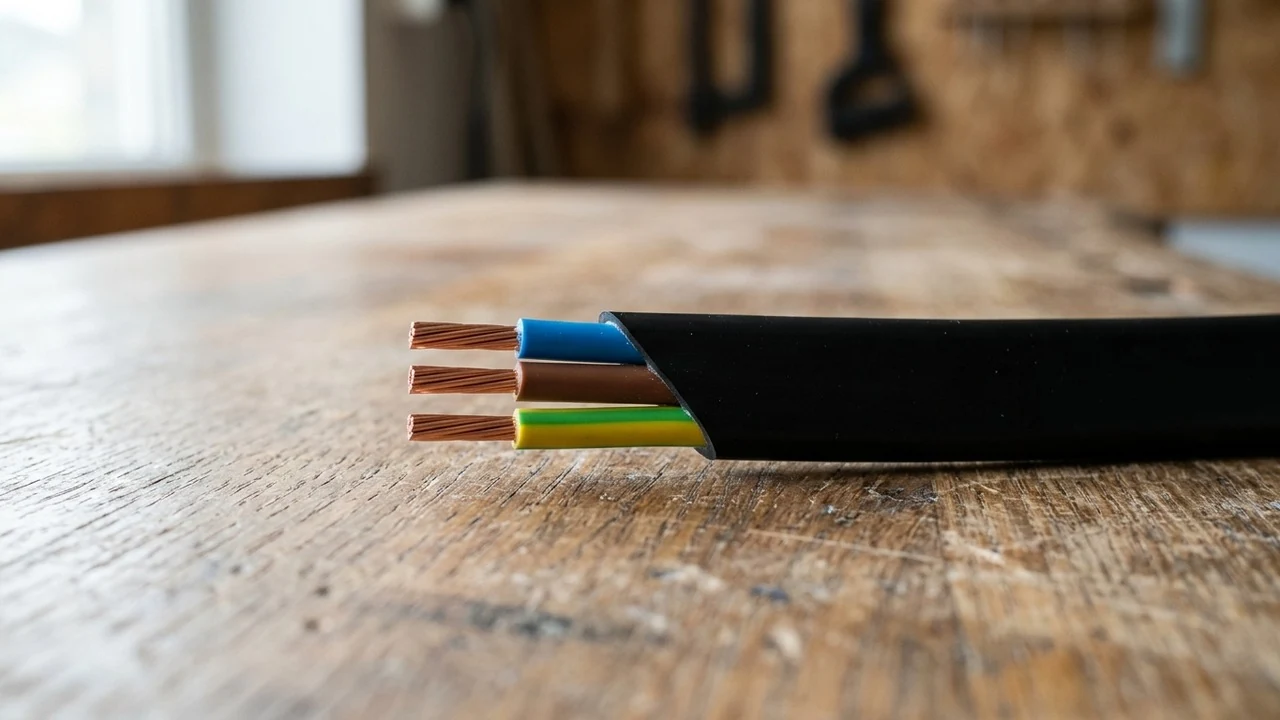

| Три | фаза · ноль · защитный проводник | розеточные группы и освещение на 220 В | раздел с тремя жилами |
| Четыре | три фазы и совмещённый нулевой | ввод 380 В в системе TN-C, старые сети | раздел с четырьмя жилами |
| Пять | три фазы · ноль · защитный проводник | ввод 380 В в системе TN-S, новые объекты | раздел с пятью жилами |
| Шесть и больше | пучок проводников управления | автоматика, КИПиА, шкафы, цепи сигнализации | раздел с шестью и более жилами |
Каждая строка — самостоятельный раздел со своим ассортиментом, ценой и остатком. Если схема объекта нестандартная, напишите в отдел оптовых продаж: sale@volt-market.com — подберём позицию и посчитаем метраж.

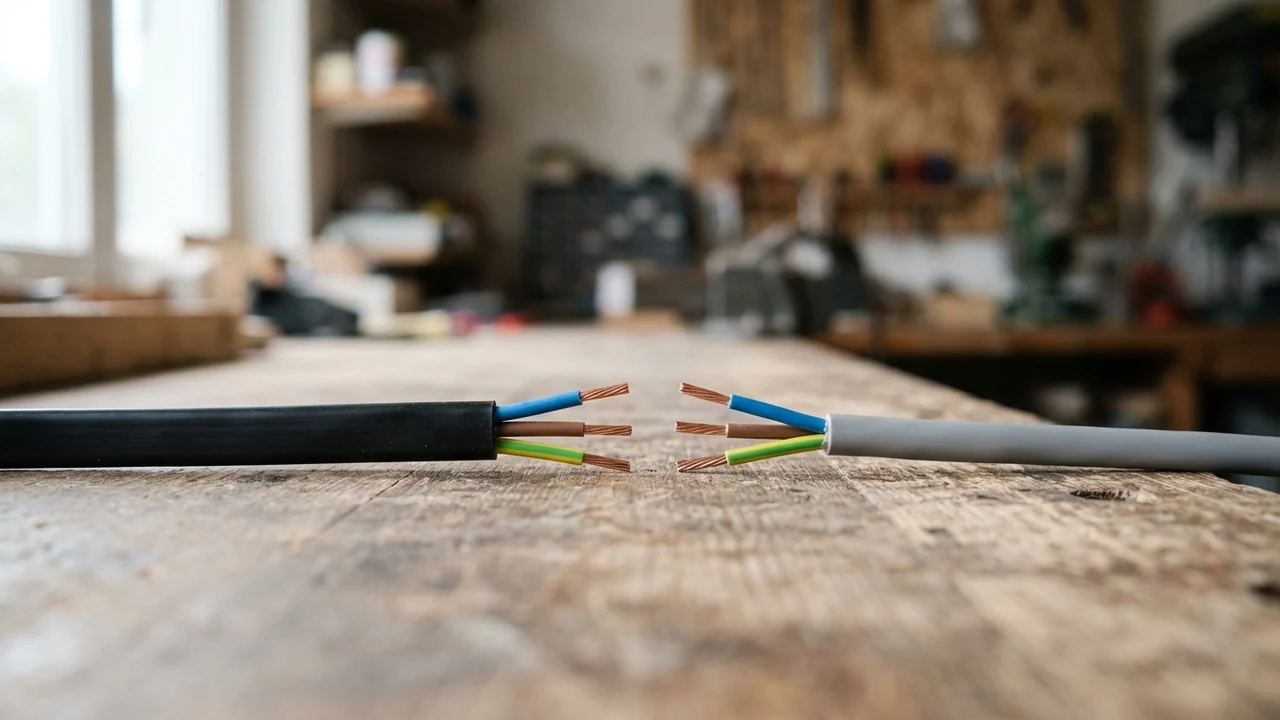

Провод — это одна или несколько токопроводящих жил в лёгкой изоляции, иногда без общей оболочки вовсе. Кабель — те же жилы, но заключённые в общую защитную оболочку, а часто ещё в подушку, экран и броню. Отсюда практическое следствие: при равном количестве жил провод дешевле и легче, зато кабель держит механику, влагу и ультрафиолет. В обоих случаях считают одинаково — по числу токопроводящих жил, а не по числу проволок внутри них.

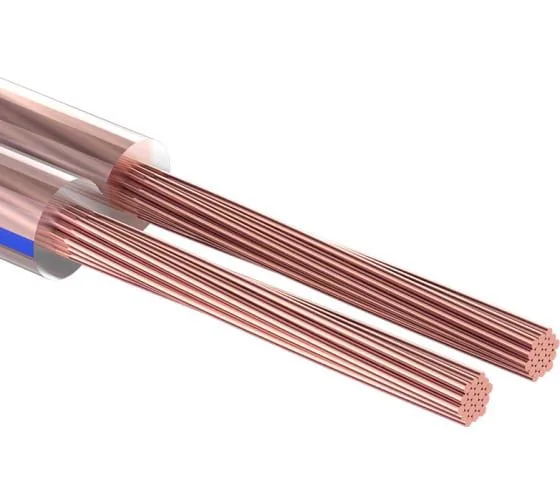

Внутри одной жилы может быть либо одна толстая проволока, либо пучок тонких. Это класс гибкости по ГОСТ 22483. Путаница возникает постоянно: изделие с пучком проволок в каждой нитке называют «многожильным», хотя жила там может быть всего одна. Число проволок в жиле отвечает за гибкость и радиус изгиба, число жил — за схему подключения. Гибкий ряд с многопроволочной конструкцией вынесен в раздел гибких проводников с многопроволочной жилой.
| Класс | Конструкция нитки | Проволок внутри | Гибкость | Где применяют |
|---|---|---|---|---|
| Класс 1 | однопроволочная, монолит | одна | жёсткая, память формы | стационарная проводка, щит, ввод |
| Класс 2 | многопроволочная, уплотнённая | от семи | умеренная | силовые трассы крупной площади |
| Класс 5 | многопроволочная, тонкая | десятки | высокая | подвижные соединения, переноски |
| Класс 6 | особо гибкая | сотни | максимальная | сварка, робототехника, барабаны |
По опыту отгрузок монтажники берут первый класс на скрытую разводку, а пятый — туда, где нитку придётся укладывать по радиусу или дёргать. Тип жилы указывают в маркировке рядом с площадью, поэтому исполнение видно ещё до вскрытия бухты.
Стандартный ряд силовых изделий — одна, две, три, четыре и пять жил. Дальше начинается ряд управления: шесть, семь, десять, четырнадцать, девятнадцать, двадцать семь, тридцать семь и пятьдесят. Максимальное количество жил в серийной кабельной продукции — шестьдесят одна нитка в контрольном исполнении, но такие позиции идут под заказ. Вопрос «кабель сколько жильный» на практике решается за минуту: считают потребителей, добавляют нулевой и защитный проводник, округляют вверх до ближайшей серийной позиции.
Система заземления объекта напрямую диктует количество жил. В TN-C нулевой рабочий и нулевой защитный проводники совмещены в одной нитке PEN — для трёхфазного ввода хватает четырёх жил, для однофазного двух. В TN-S они разделены на всём протяжении, поэтому трёхфазная линия требует пяти жил, а однофазная трёх. TN-C-S — переходный вариант: до вводного щита идёт совмещённая нитка, после разделения — раздельные. Именно поэтому четырёхжильный ряд постепенно уходит: по ПУЭ разделять PEN после точки разделения запрещено, и проектировщики закладывают пятижильный вариант сразу.
Буквенная маркировка жил единая для всей кабельной продукции. L — фазный проводник, при трёх фазах его пишут как L1, L2, L3. N — нулевой рабочий. PE — нулевой защитный. PEN — совмещённый. В маркировке силовых позиций встречается запись через плюс: сначала идёт число основных жил и их площадь, затем через плюс — одна нитка меньшей площади. Это уменьшенный нулевой или защитный проводник; на крупных площадях его допускается брать вдвое тоньше фазного. Расшифровка жил кабеля по буквам и цвету — обязательная часть приёмки: если обозначение на оболочке не совпало с фактической расцветкой, партию не принимают.
Цветовая маркировка жил закреплена ГОСТ 31947 и ПУЭ. Подключение по цвету экономит время на разделке и снимает вопросы при сдаче объекта: инспектор смотрит именно на расцветку.
| Цвет изоляции | Назначение нитки | Обозначение | Комментарий |
|---|---|---|---|
| Жёлто-зелёный | защитный проводник | PE | единственный цвет, который нельзя использовать под другое назначение |
| Синий или голубой | нулевой рабочий | N | синяя нитка в трёхфазной линии всегда нулевая |
| Коричневый | фаза | L или L1 | основной фазный цвет в однофазной линии |
| Чёрный | фаза | L2 | чёрная нитка в силовых позициях — вторая фаза |
| Серый | фаза | L3 | третья фаза трёхфазного ввода |
| Красный · белый · оранжевый | сигнал, управление | — | цвета управления, в силовых цепях как фазные не применяют |
В изделиях управления цвета не нормируются: там нитки нумеруют цифрами по изоляции или маркируют бирками. Поэтому фазировку в шкафу делают прозвонкой, а не на глаз.
Материал токопроводящих жил определяет сопротивление, вес и цену метра. Медь проводит лучше, гнётся охотнее и не течёт под зажимом. Алюминий втрое легче и заметно дешевле при той же длине, но требует большей площади и периодической протяжки контактов. Сталь и оцинкованная сталь идут в несущих и сигнальных конструкциях, где важна прочность на разрыв, а не проводимость.
| Материал | Удельное сопротивление, Ом·мм²/м | Вес относительно меди | Где применяют | Раздел |
|---|---|---|---|---|
| Медь | 0,0175 | 1,00 | внутренняя разводка, подвижные соединения, автоматика | изделия с жилой из меди |
| Алюминий | 0,0280 | 0,30 | вводы, магистрали, воздушные линии | изделия с жилой из алюминия |
| Лужёная медь | 0,0180 | 1,01 | влажные среды, судовое и морское исполнение | — |
| Сталь оцинкованная | 0,1000 | 0,95 | несущий элемент, сигнальные и связные линии | — |
Лужение — это тонкий слой олова поверх меди. Оно не улучшает проводимость, но снимает окисление и продлевает срок службы контакта во влажном помещении. Лужёные нитки узнают по матово-серебристому оттенку среза.
Диаметр меряют штангенциркулем по зачищенному металлу, без изоляции. Для однопроволочной конструкции площадь считают по формуле круга, для многопроволочной — умножают площадь одной проволоки на их количество. Таблица ниже закрывает ходовой ряд.
| Площадь, кв. мм | Диаметр монолита, мм | Наружный размер в изоляции, мм | Медь, кг на 100 м |
|---|---|---|---|
| 1,00 | 1,13 | 2,7 | 0,89 |
| 1,50 | 1,38 | 3,0 | 1,33 |
| 2,50 | 1,78 | 3,4 | 2,22 |
| 4,00 | 2,26 | 4,0 | 3,56 |
| 6,00 | 2,76 | 4,6 | 5,34 |
| 10,00 | 3,57 | 5,8 | 8,90 |
| 16,00 | 4,51 | 7,0 | 14,24 |
| 25,00 | 5,64 | 8,4 | 22,25 |
Занижение площади — самая частая претензия к дешёвым партиям. Мы принимаем товар по фактическому замеру: если металл ушёл ниже допуска ГОСТ, партия возвращается поставщику. Подбор по площади удобнее делать в разделе с разбивкой по площади.
Допустимый ток жилы зависит от площади, материала, способа прокладки и температуры среды. Открытая прокладка даёт лучший теплоотвод, чем закрытая в трубе или в пучке. При росте числа ниток в общей оболочке вводят понижающий коэффициент: чем плотнее уложены проводники, тем хуже они остывают. Практическое правило для меди в воздухе — около десяти ампер на квадрат до площади в шесть квадратов, дальше зависимость перестаёт быть линейной и считается по таблицам ПУЭ.
Нагрев ограничен не металлом, а изоляцией: ПВХ держит до плюс семидесяти градусов на нитке, сшитый полиэтилен — до плюс девяноста, резина и силикон — выше. Отсюда и разница в допустимом токе у изделий одинаковой площади, но разного исполнения.
Изоляция жил решает три задачи: держит напряжение, разделяет проводники между собой и несёт цветовую маркировку. Толщина нормируется по ГОСТ и растёт вместе с площадью: у нитки на полтора квадрата это около семи десятых миллиметра, на двадцать пять квадратов — уже больше миллиметра. Материалы стандартные: ПВХ-пластикат, сшитый полиэтилен, безгалогенная композиция, резина, силикон. Поверх изоляции идёт общая оболочка, а в бронированных исполнениях — ещё подушка и лента.
Форма нитки — не эстетика, а способ уложить металл в меньший диаметр изделия. На больших площадях круглая укладка становится расточительной, поэтому металл прессуют в сектор.
| Форма | Площадь применения, кв. мм | Плюс | Минус |
|---|---|---|---|
| Круглая | от 0,35 до 240 | универсальность, простая разделка | больший наружный диаметр на крупных площадях |
| Секторная | от 25,0 и выше | диаметр изделия меньше на пятую часть | требует опрессовки специальным наконечником |
| Сегментная | от 240 и выше | снижает поверхностный эффект | только в высоковольтных исполнениях |
| Плоская | от 0,50 до 6,0 | тонкая укладка под плинтус и штробу | ограниченная механическая стойкость |
Секторную форму встречают на вводах и магистралях, плоскую — в квартирной разводке. Обе формы есть в наличии, и обе меряются по площади, а не по габариту.
Вес метра складывается из металла, изоляции и оболочки, но металл даёт основную долю. Медная нитка на полтора квадрата весит около тринадцати граммов на метр, на десять квадратов — под девяносто. Умножьте на количество жил — получите ориентир по весу бухты. Стандартная намотка — сто или двести метров, крупные площади идут на барабанах. Мы режем от одного метра и пишем фактическую длину в накладной, поэтому оплачивается ровно то, что уехало на объект.
Способ соединения выбирают по материалу и по классу гибкости. Разные металлы напрямую не скручивают — только через переходную гильзу или зажим с разделительной пластиной. Многопроволочную нитку не заводят под винт без наконечника: пучок расплющивается и контакт греется.
| Способ | Чем делают | Для какой конструкции | Ресурс |
|---|---|---|---|
| Опрессовка гильзой | пресс-клещи, гильза ГМЛ или ГАМ | любая, включая крупные площади | неразборный, срок службы линии |
| Наконечник под болт | пресс, наконечник ТМЛ | многопроволочная и секторная | разборный, требует протяжки |
| Винтовой зажим | отвёртка, клеммник | однопроволочная малой площади | разборный, ревизия раз в год |
| Пружинная клемма | без инструмента | малые площади, распаечная коробка | разборный, без обслуживания |
| Пайка и сварка | горелка, сварочный аппарат | ответственные узлы, экраны | неразборный |
Перед оконцеванием нитку зачищают строго на длину контактной части: лишний оголённый металл — это путь к пробою. Скрутку как самостоятельное соединение ПУЭ не допускает, она годится только как подготовка под пайку или сварку.
Базовый документ — ГОСТ 22483-2021: он задаёт классы гибкости, номинальные площади, предельное электрическое сопротивление и число проволок. Цветовую систему закрывает ГОСТ 31947, конструкцию силовых изделий — ГОСТ 31996. При приёмке смотрим три вещи: маркировку на оболочке, фактический замер металла и сопротивление на метр. Сопротивление — самый честный показатель: занижение площади сразу видно по прибору, даже если внешне партия безупречна.
Число жил на неизвестном отрезке считают визуально по срезу — по количеству изолированных ниток внутри оболочки; экран и несущий трос в счёт не идут. Целостность проверяют прозвонкой мультиметра между концами отрезка, фазировку — поочерёдным замыканием на общий проводник. Если маркировка стёрлась, ориентируются на цвет: жёлто-зелёная нитка всегда защитная, синяя — нулевая. При обрыве внутри оболочки помогает замер сопротивления: у целой нитки оно совпадает с табличным, у повреждённой уходит вверх.
Режем от одного метра, отдаём бухтой или барабаном, считаем цену за метр. По Орску доставляем в день заказа, по России — транспортными компаниями, срок обычно от одного до трёх дней. На каждую отгрузку идёт сертификат соответствия и паспорт качества завода. Нашли дешевле — снизим цену: пришлите счёт конкурента на sale@volt-market.com, пересчитаем в тот же день.
