Провод СИП — самонесущий изолированный провод для воздушных линий электропередачи. Жила алюминиевая, изоляция — светостабилизированный сшитый полиэтилен; общей оболочки, брони и экрана нет. Низковольтные исполнения работают на 600/1000 В, защищённое одножильное — на 6 · 10 · 20 и 35 кВ. Выпускается по ГОСТ 31946-2012, ресурс не менее 40 лет, рабочая температура от −60 до +50 °C. В электрике аббревиатура расшифровывается по буквам: С — самонесущий, И — изолированный, П — провод.

Формально это провод, а не кабель, но в прайсах и в проектах вы встретите оба слова: «кабель СИП» и «самонесущий провод» означают одно изделие. Устройство простое — скрутка изолированных жил, которая держит сама себя между опорами, поэтому отдельный несущий трос не нужен. Простыми словами: это готовая воздушная линия в одном жгуте. Электрический ток она передаёт не хуже голого алюминия, а область применения у неё шире — от магистрали по улице до отвода к даче, гаражу или мастерской. Мы возим эти позиции с 2016 года и по отгрузкам видим главное: голый алюминий на низком напряжении почти вытеснен — меньше обрывов, нет схлёстывания фаз, набросить отвод и воровать электричество невозможно.

Цена провода СИП за метр: из чего складывается стоимость

Стоимость считают за метр, и она собирается из четырёх слагаемых: сечение, исполнение, завод-изготовитель и объём партии. Основной вклад даёт алюминий — начиная с 50 квадратов металл занимает больше половины цены, поэтому прайс двигается вслед за биржей. Второе по весу — норма изготовления: изделие по ГОСТ дороже аналога по ТУ примерно на 8–15 % при том же номинале, разница сидит в толщине изоляции и в фактическом сечении жилы.

Цену метра сипа в ВОЛЬТМАРКЕТЕ мы держим от завода, без посреднической накрутки: работаем напрямую с производителями — Людиновокабель, Угличкабель, Энергокомплект, ВКЗ, Цветлит, Партнёр-Электро, TDM Electric. Сколько стоит конкретная позиция сегодня, менеджер подтверждает в день обращения: алюминий — живой металл, и вчерашний прайс уже не показатель.

Купить кабель СИП: отрез от метра, бухта и оптовый прайс

Купить провод можно любым метражом. Розничному покупателю режем отрез от одного метра — платите за фактическую длину, а не за бухту целиком. Оптовику считаем индивидуальную цену под объём, выставляем счёт и даём отсрочку. Калькулятор длины не нужен: скажите расстояние между опорами и число пролётов, менеджер посчитает метраж с запасом на провис и заделку.

• Отрез от метра — режем любую длину, торцы заделываем колпачками.
• Заводские бухты 50 · 100 · 200 · 400 м — на них цена за метр ниже, чем на отрезе.
• Барабан целиком — под магистраль и проектную поставку, отгружаем в день оплаты.
• Опт и тендер — индивидуальный прайс, счёт для юрлиц, документы под госзакупку.
• Проектная поставка — считаем смету на весь объект: провод, арматура, крепёж, работа бригады.
• Нашли дешевле — пришлите ссылку или счёт конкурента, снизим цену.

Чаще всего спрашивают стоимость на 6 · 16 · 25 · 50 · 70 и 95 квадратов — прайс по каждой ступени свой, и разрыв между соседними заметный. Сравнивайте два варианта прямо в карточке: при объёме от сотни метров бухта почти всегда выгоднее отреза.

Какой провод СИП нужен под задачу: подбор исполнения и переход в подраздел

Вопрос «какой кабель СИП взять» решается за минуту. Сначала определяем тип линии — ответвление к строению, уличная магистраль низкого напряжения или линия среднего напряжения. Дальше выбираем исполнение и уходим в его подраздел: ассортимент, размеры, масса метра и цена разложены там. Эта страница нужна, чтобы не ошибиться на первом шаге.

Практическое правило звучит так: к отдельному потребителю идёт скрутка без несущей жилы, по улице — с изолированной несущей, на среднее напряжение — защищённая одиночная. Исполнение с голой несущей сегодня почти не проектируют: неизолированный ноль обмерзает и тянет всю механику на себя. Конкретный маркоразмер, ток и массу метра смотрите уже внутри подраздела — там же наличие и цена.

Виды провода СИП: чем отличаются исполнения по конструкции

Марка провода записывается буквенным обозначением с цифровым индексом исполнения — сам индекс и полный ассортимент смотрите в подразделе. Исполнений пять, и путают их постоянно. Разница ровно в трёх вещах: изолирована ли несущая нулевая жила, из чего сделана изоляция фаз и на какой класс напряжения рассчитано изделие. Всё остальное — общее: алюминий, светостабилизированный полиэтилен, монтаж на опорах.

На практике разница ощущается на монтаже. У скрутки с несущим нулём тяжение целиком берёт на себя нулевая жила, поэтому пролёт получается длиннее, а стрела провеса меньше. У многожильной скрутки без несущей нагрузку делят все жилы поровну — зато арматура проще и дешевле, и один человек протянет пролёт вручную. Какой провод СИП лучше — вопрос не марки, а задачи: на коротком отводе выигрывает второй вариант, на магистрали в 70 метров — первый.

Сечение провода СИП: ряд от 6 до 240 мм2, ток и мощность линии

Сечение выбирают по расчётному току, а не на глаз. Алюминиевая жила в сшитом полиэтилене на воздухе охлаждается лучше, чем та же жила в земле: изоляция держит нагрев до 90 °C в длительном режиме и до 250 °C при коротком замыкании. Таблица ниже отвечает на вопрос, какие сечения проводов СИП бывают и сколько киловатт выдержит каждая ступень на 220В и на 380В — то есть на бытовые 220 и 380 вольт.

Максимальную нагрузку считают по фазе. Шестнадцать квадратов держат 100 А — это около 22 кВт однофазно и 65 кВт на трёх фазах. На бытовом подключении сетевая компания всё равно ограничит потребителя автоматом на 25–63 А, поэтому запас по нагреву у скрутки есть всегда, а реальным ограничителем становится потеря напряжения на длине. Ориентир по просадке: 15кВт на сотне метров дают около 4 % при шестнадцати квадратах, а на полутора сотнях метров той же мощности нужна уже следующая ступень ряда. Норматив по ГОСТ 32144-2013 — не более 5 % у потребителя.

Активное сопротивление алюминиевой жилы при +20 °C для быстрой прикидки потерь: 1,91 Ом/км у шестнадцати квадратов; 1,20 у двадцати пяти; 0,868 у тридцати пяти; 0,641 у пятидесяти; 0,443 у семидесяти; 0,320 у девяноста пяти; 0,253 у ста двадцати. Умножьте на длину участка и расчётный ток — получите просадку, которую увидит счётчик. Подобрать сечение по мощности менеджер помогает бесплатно: назовите нагрузку в киловаттах и длину трассы.

Провод СИП по сечениям: ходовой ряд номиналов и цена за метр

Ходовой ряд в рознице — 6 · 10 · 16 · 25 · 35 · 50 · 70 · 95 и 120 квадратов; магистральные номиналы доходят до 240. Купить кабель СИП 16 просят чаще всего: это минимум, который сетевые организации согласуют на бытовое подключение. Блок ниже — навигация по номиналам без привязки к конкретному исполнению; полные обозначения с числом жил смотрите уже внутри подразделов.

Цена за метр растёт вслед за номиналом, но не линейно: переход с шестнадцати квадратов на двадцать пять добавляет к прайсу заметно меньше, чем переход с девяноста пяти на сто двадцать. Купить провод СИП 16 или СИП 25 можно отрезом от метра, крупные номиналы отгружаем бухтой и барабаном. Если нужен полный маркоразмер с числом жил, выбирайте исполнение в таблице подбора выше — там ссылки во все подразделы.

Вес и диаметр провода СИП: масса метра и нагрузка на опору

Вес нужен для двух расчётов — тяжения на опору и стоимости доставки. Масса метра растёт почти линейно с сечением: от 0,11 кг на шести квадратах до 3,38 кг на двухстах сорока. Бухта в сотню метров на шестнадцати квадратах весит около 26 кг, на семидесяти — уже за центнер, и в одиночку такой барабан не поднять.

• Масса метра — по таблице выше; фактический вес по конкретному заводу расходится на несколько процентов, у Людиновокабеля и Угличкабеля цифры немного разные.
• Наружный диаметр — определяет типоразмер анкерного зажима и внутренний диаметр трубы на спуске: под шестнадцать квадратов берут гофру не меньше 32 мм.
• Тяжение — считают по массе жгута, длине пролёта и ветровой нагрузке; для деревянной опоры пролёт обычно ограничивают сорока метрами.
• Радиус изгиба — не менее десяти наружных диаметров, иначе изоляция получает микротрещины.
• Расстояние между проводами — в скрутке жилы уложены вплотную, поэтому габарит линии равен диаметру жгута, а не сумме одиночных проводов.

Если считаете нагрузку на опоры или готовите транспортную заявку, запрашивайте паспорт на партию: там фактическая масса брутто и нетто по каждому барабану. Менеджер вышлет скан до отгрузки.

Технические характеристики провода СИП по ГОСТ 31946-2012

Технические параметры одинаковы для всех низковольтных исполнений, различаются только конструкция несущей жилы и класс напряжения. Ниже — паспортный набор, который просят в проекте и в тендерной документации.

Изделие по ТУ дешевле, но у него встречается заниженный номинал — реальные 14,2 мм2 вместо шестнадцати. Проверяется просто: измерьте диаметр одной проволоки штангенциркулем и посчитайте по числу проволок в жиле либо взвесьте отрез — масса метра не должна расходиться с паспортом больше чем на 5 %. Маркировка на изоляции обязана содержать обозначение, номинал, норму изготовления, завод и год выпуска; нет тиснения — есть повод отказаться от приёмки партии.

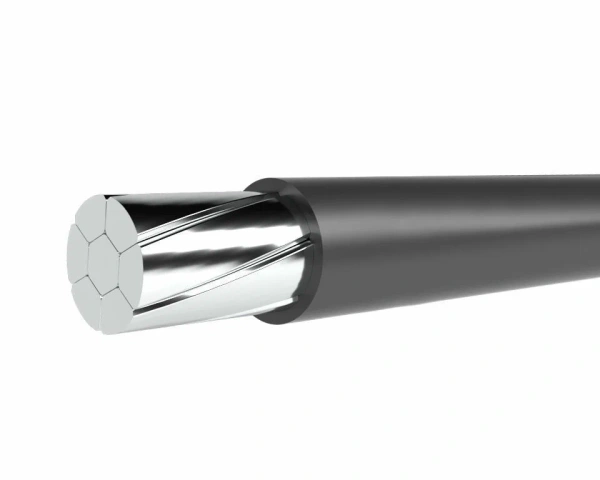

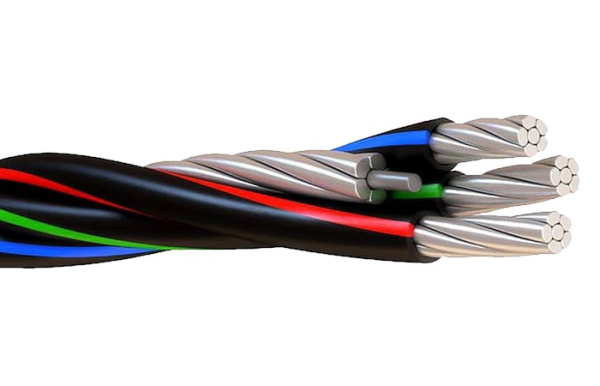

Алюминиевая жила, изоляция и цвет фаз: устройство скрутки

Устройство изделия объясняет почти все его свойства. Каждая жила скручена из алюминиевых проволок и одета в слой сшитого полиэтилена толщиной 1,2–2,3 мм в зависимости от номинала. Жилы свиты в жгут с шагом, который держит скрутку компактной и не даёт ей раскручиваться под ветром. Алюминиевые провода СИП дешевле медных аналогов в разы и легче при равной токовой нагрузке — именно поэтому воздушная линия делается из алюминия, а не из меди.

• Цвет изоляции — чёрный светостабилизированный по всей длине; выцветшая серая бухта пролежала на солнце и потеряла ресурс.
• Различение по цветам — фазы метят продольными выступами и цветной полосой, нулевая несущая идёт без метки; по цветам жилы различают на срезе, а не по оболочке.
• Фазировка — при подключении фазу определяют по числу рёбер, поэтому пометьте концы маркерами до раскатки.
• Многожильная конструкция — жила многопроволочная, но не гибкая: это провод для стационарной линии, а не для подвижного соединения.
• Изоляция — сшивка полиэтилена повышает температурный предел до 90 °C и даёт стойкость к продавливанию на зажиме.

Медный кабель СИП: бывает ли и чем заменить алюминий

Медного самонесущего изолированного провода по ГОСТ 31946-2012 не существует — жила только алюминиевая или из алюминиевого сплава. Запрос «медный СИП» обычно значит одно из двух: человеку нужен медный силовой кабель на воздушном участке либо он ищет медный аналог за пределами воздушной линии. В первом случае берут уличный кабель и подвешивают его на отдельный несущий трос, во втором — обычный медный кабель в исполнении нг(А)-LS.

Почему алюминий здесь уместен: жгут висит на воздухе, охлаждение отличное, а медь той же токовой нагрузки весила бы втрое больше и тянула бы опоры. Плюс цена — алюминиевая линия обходится в разы дешевле медной при одинаковом токе. Если нужен именно другой металл, смотрите алюминиевый провод и алюминиевый кабель, а для подземного участка — АВВГ или бронированный кабель.

Зажимы, крепление и арматура для провода СИП

Половина проблем на объекте возникает не из-за провода, а из-за арматуры. Анкерный зажим держит скрутку под тяжением, прокалывающий делает отвод без снятия изоляции и без отключения линии, гильза и наконечник обеспечивают контакт в щите. Комплект крепежа на одну точку стоит ощутимо дешевле повторного выезда бригады.

Прокалывающие зажимы подбирают по паре номиналов: магистраль и отвод. Для связки шестнадцать к шестнадцати годится диапазон 1,5–10 / 4–35 мм2, для отвода от магистрали в пятьдесят-девяносто пять квадратов берут корпус на два типоразмера крупнее. Крепление для сип кабеля на неизолированной линии старого образца отличается формой плашки — обычный зажим там не встанет. Вся мелочёвка собрана в разделах арматура для монтажа, наконечники и гильзы, кронштейны и анкерные ленты; инструмент и обжим — в разделе инструмент для монтажа СИП и ВЛ.

Как соединить провод СИП: отвод, наращивание и стык с медью

Соединить отрезки правильно можно только на опоре и только арматурой: прокалывающим зажимом, плашечным соединителем или герметичной муфтой под опрессовку. Скрутка изолентой соединением не считается — на приёмке линии её забракуют, а через сезон в этом месте будет нагрев. Нарастить жгут прямо в пролёте нельзя ни при каких условиях: стык обязан лежать на опоре, где его держит арматура, а не изоляция.

• Отвод от магистрали — прокалывающий зажим, четыре штуки на трёхфазный отвод; линию при этом можно не отключать.
• Соединить с медным кабелем — только через биметаллический наконечник или переходную гильзу: прямой контакт алюминия с медью окисляется за одну зиму.
• Наращивание — плашечный соединитель либо соединительная муфта, если стык уходит под герметизацию.
• Опрессовка — гидравлическим прессом; обжимка пассатижами даёт брак, инструмент для опрессовки обязателен.
• Заземление — нулевую жилу на концевой опоре заземляют повторно по проекту, комплект берут в разделе молниезащита и заземление.
• Соединять разные сечения — можно, но зажим выбирают по большему номиналу пары, иначе прокол не дотянется до жилы.

Монтаж провода СИП на опоре: натяжка, провис и расценка

Установка воздушной линии идёт в одном порядке независимо от исполнения. Жгут раскатывают с барабана по роликам, не волоча по грунту, — сшитый полиэтилен боится задиров. Затем ставят кронштейн, заводят скрутку в анкерный зажим и натягивают через монтажный чулок с динамометром. Дальше отводы прокалывающими зажимами и заделка концов.

1. Разметка трассы. Пролёт между деревянными опорами обычно до сорока метров, между железобетонными — до семидесяти; при большей длине ставят промежуточный столб.
2. Крепление на опоре. Кронштейн бандажируют стальной лентой со скрепой; дюбели в бетон под тяжением не годятся. Провода СИП на столб крепят только через анкер, вязка проволокой запрещена.
3. Как натянуть жгут. Стрелу провеса выдерживают по монтажной таблице: перетянутая скрутка рвёт изоляцию на выходе из зажима, недотянутая пляшет на ветру. Вручную дотянуть без динамометра можно только короткий пролёт.
4. Провис. Норма провиса зависит от длины пролёта и температуры монтажа; летом жгут вешают с меньшим провисом, зимой — с большим, иначе к июлю линия ляжет на кусты.
5. Закрепить спуск. По стене прокладка разрешена на скобах и хомутах с шагом 0,5–0,7 м, по сгораемому основанию тоже допускается: изоляция не распространяет горение при одиночной прокладке.
6. Как подключить спуск к щитку. Завести жилы в щиток нужно через гермоввод, оставив петлю с запасом на просадку; на вводной автомат их сажают через наконечники. Подключают всегда после снятия напряжения с линии, а не «на горячую».
7. Заделка. На свободные жилы обязательно ставят колпачки — открытый алюминий окисляется за сезон.

Расценка в смете: подвеска самонесущих изолированных проводов нормируется по ГЭСН 33-04-001 в зависимости от номинала и типа опоры, отвод идёт отдельной позицией. Монтаж на рынке считают от 120 ₽ за метр трассы, протяжка одного пролёта с анкерами укладывается в три-пять тысяч. Смонтировать короткий пролёт своими руками реально, но динамометр всё равно нужен. Раскатка при температуре около 0 °C проходит нормально, а ниже −20 °C изоляция дубеет и трескается на роликах. Проверено на своём опыте зимой в Оренбурге — партию отогревали в помещении сутки.

Где можно прокладывать провод СИП: фасад, труба ПНД, земля

Изделие рассчитано на открытый воздух и ультрафиолет, но не на постоянную влагу и механику грунта. Отсюда простое правило: всё, что выше уровня земли, — можно, всё, что ниже, — нет. Вопрос «можно ли закапывать сип кабель» встречается едва ли не чаще остальных, и ответ на него отрицательный.

Если трасса всё-таки уходит под землю, провести её нужно другим изделием — кабелем для прокладки в земле или бронированной маркой, а стык вынести на опору в герметичную муфту. Так же поступают, когда линия заходит внутрь строения: снаружи скрутка, после щита учёта — медь.

Замена голого алюминия на изолированную скрутку: ВЛИ и ВЛЗ

Реконструкция старой воздушной линии — самая частая работа сетевых компаний последних лет. Голый алюминий А и АС меняют на изолированную скрутку целыми улицами: аварийность падает в разы, охранная зона сужается, обрезка деревьев под трассой почти не нужна. На линии 0,4 кВ получается ВЛИ, на 6 и 10 кВ ставят защищённое исполнение и получают ВЛЗ.

• Что даёт замена — нет схлёстывания фаз при ветре, наледь на изоляции почти не нарастает, несанкционированный отвод исключён.
• Что меняется на опорах — крюки и изоляторы снимают, ставят кронштейны и зажимы; сами опоры чаще всего остаются прежними.
• Что остаётся от старой линии — участки неизолированного провода на переходах, стык выполняют плашечным зажимом соответствующего типа.
• Голые провода — если по проекту нужен именно неизолированный вариант, смотрите раздел провод АС и А.

Провод СИП или силовой кабель на тросе: что выбрать на воздушную линию

На воздухе конкурируют четыре решения, и цена метра у них отличается кратно. Сводка ниже собрана по нашим же отгрузкам за последние сезоны — это то, что реально покупают под воздушную прокладку на 220В и 380В.

Вывод короткий: на воздухе до 1 кВ берите изолированную самонесущую скрутку, медь оставьте на участок после счётчика. Неизолированный АС имеет смысл только при ремонте линии, где нельзя менять арматуру опор. Щиты и приборы учёта подберёте в разделах учётно-распределительные щиты и счётчики электроэнергии.

Купить провод СИП в ВОЛЬТМАРКЕТЕ: наличие, доставка, оплата

Отгрузка и доставка по всей России: если позиция в наличии, отгружаем в день оплаты. Доставка по России и ближнему зарубежью занимает от суток до трёх транспортными компаниями, по Оренбургской области возим своим транспортом. Юридическим лицам выставляем счёт, даём отсрочку платежа и индивидуальную цену под объём; розничному покупателю — отрез и оплата картой.

Опт и проектные поставки ведёт отдел оптовых продаж: пришлите спецификацию на sale@volt-market.com, и мы посчитаем смету с ценой за метр по каждой позиции, массой и сроком. Мы отгружали кабельную продукцию на завод «АСТОН» в Бузулуке, в порт «Тамань», на логистические центры «Почты России» в Воронеже и Самаре, в распределительный центр OZON в Новосибирске — с крупными объёмами и жёсткими графиками работать умеем.
