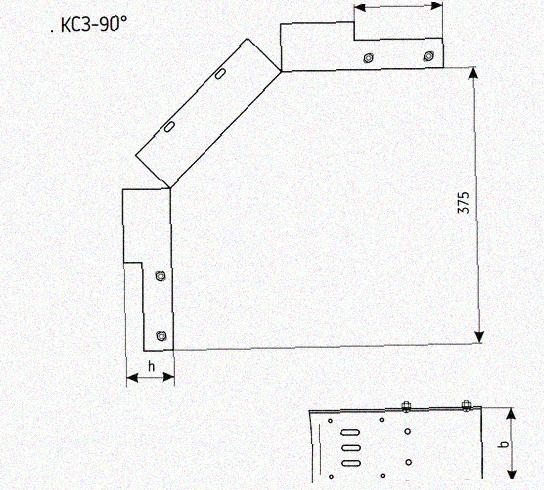

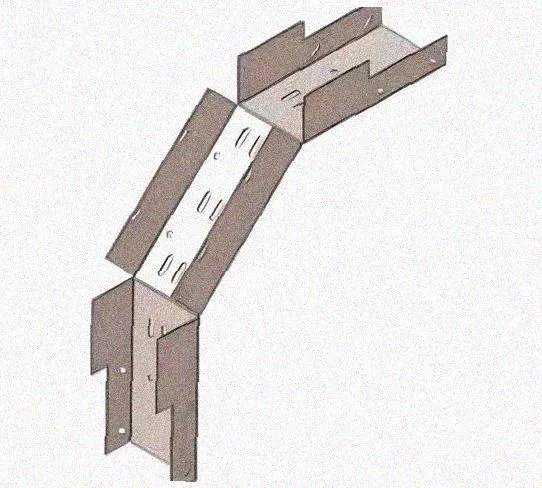

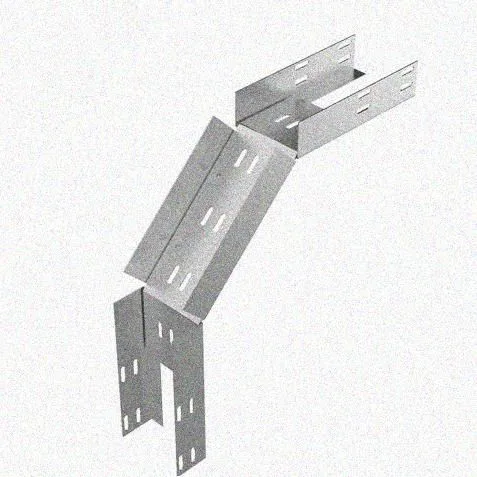

Лоток замковый перфорированный КСЗ 100х65-90 УТ1,5 для поворота трассы вниз на 90, оцинкованный лист, S1,2

Лоток перфорированный шириной 100 мм и высотой 65 мм.

Замковое соединение собирается без болтов: секции защёлкиваются, монтаж идёт заметно быстрее. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Перфорация облегчает конструкцию и даёт кабелю охлаждаться, а через отверстия удобно вязать кабель стяжками.

Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Толщина стали 1,2 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
