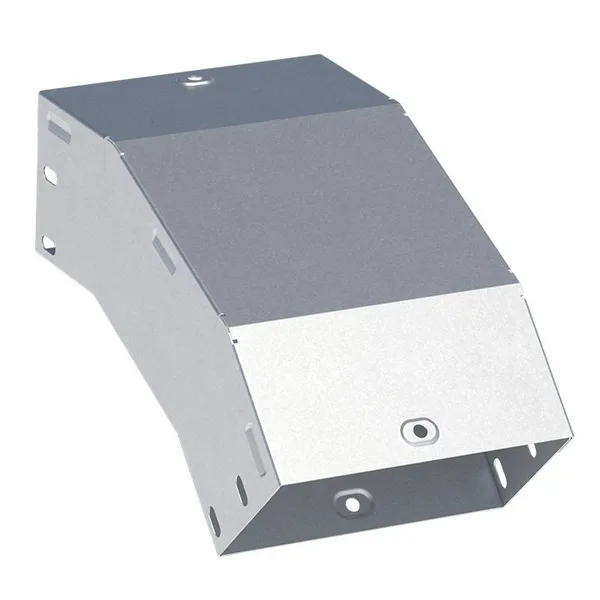

Угол 45 град, вертикальный внешний 80x100-1,5 мм HDZ EKF

Угол шириной 100 мм и высотой 80 мм — EKF.

Угол задаёт поворот трассы без изломов кабеля — радиус выдержан заводом, а значит, соблюдён допустимый радиус изгиба. Горячее цинкование — погружение готового изделия в расплав, поэтому защищены и кромки, и места сварки. Такие трассы ставят на улице, в подвалах и на паркингах.

Поворот на 45°. Толщина стали 1,5 мм.

Вертикальный и горизонтальный

Горизонтальный угол уводит трассу вправо или влево, вертикальный — вверх или вниз. У вертикального ещё различают внутренний и внешний: они не взаимозаменяемы, направление изгиба разное.
