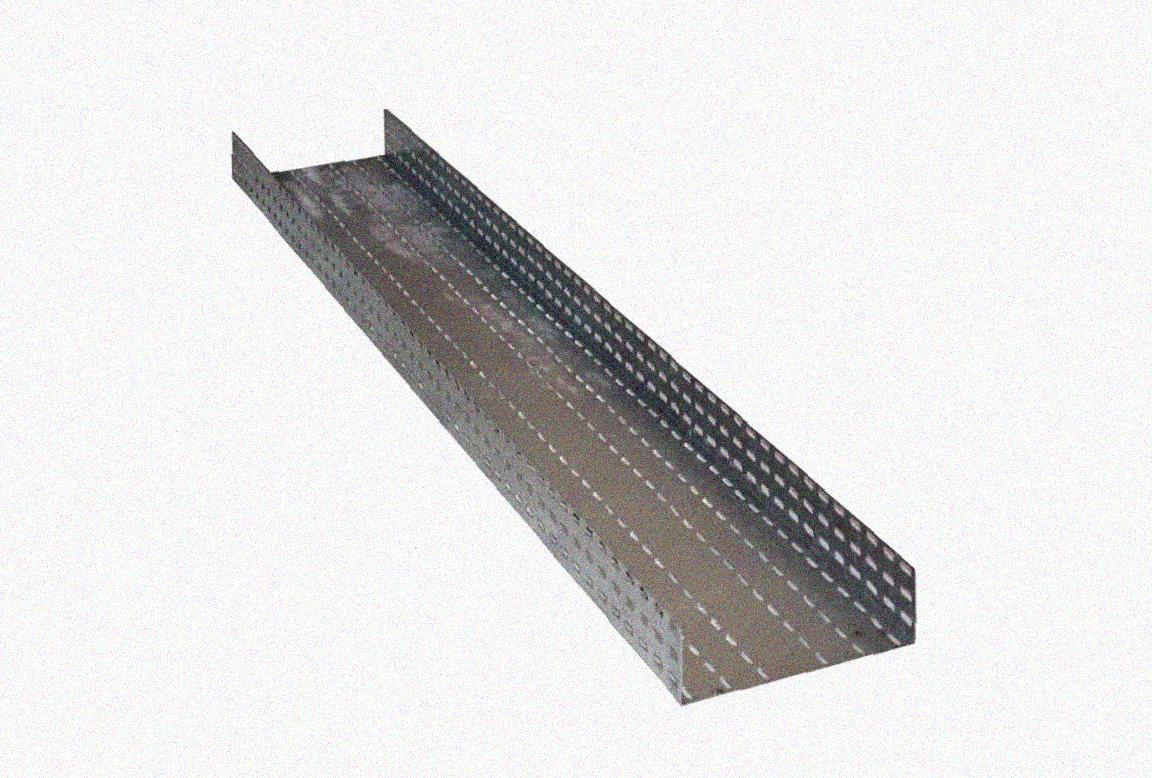

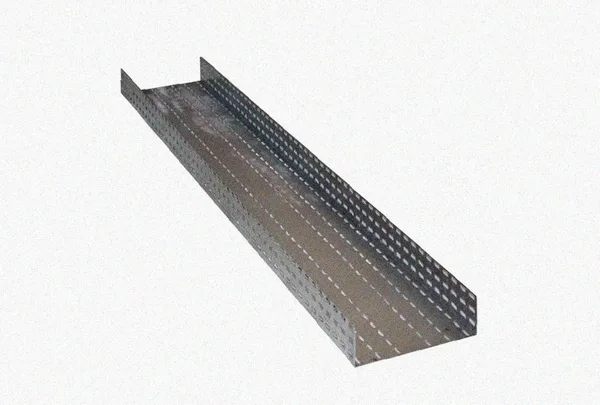

Лоток перфорированный ЛМ 400х100х2000 УХЛ1, горячее цинкование, S1,2

Лоток перфорированный шириной 400 мм и высотой 100 мм.

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Толстый слой цинка держит влагу и перепады температуры: горячеоцинкованные трассы работают вне помещений и в неотапливаемых цехах. Секция длиной 2000 мм — трасса собирается из отрезков этой длины. Толщина стали 1,2 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей.

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
