Лоток глухой ЛМГ 400х65х2000 УХЛ2,5, оцинкованный лист S1,5

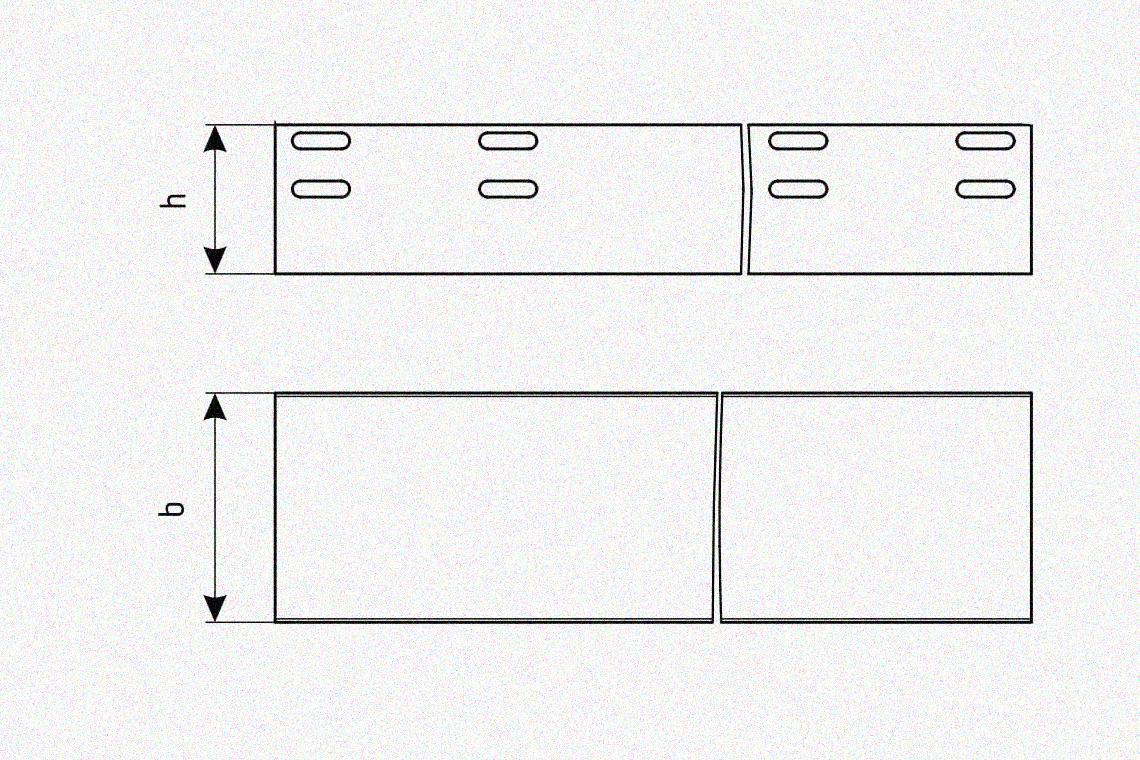

Лоток неперфорированный шириной 400 мм и высотой 65 мм.

Глухое дно защищает кабель от пыли и мусора сверху — такой лоток берут для запылённых цехов и открытых трасс. Длина секции 2000 мм. Климатическое исполнение УХЛ2 — умеренно-холодный климат, под навесом (ГОСТ 15150).

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей.

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
