Лоток глухой ЛМГ 600х80х3000 УХЛ1, оцинкованный лист S1,5

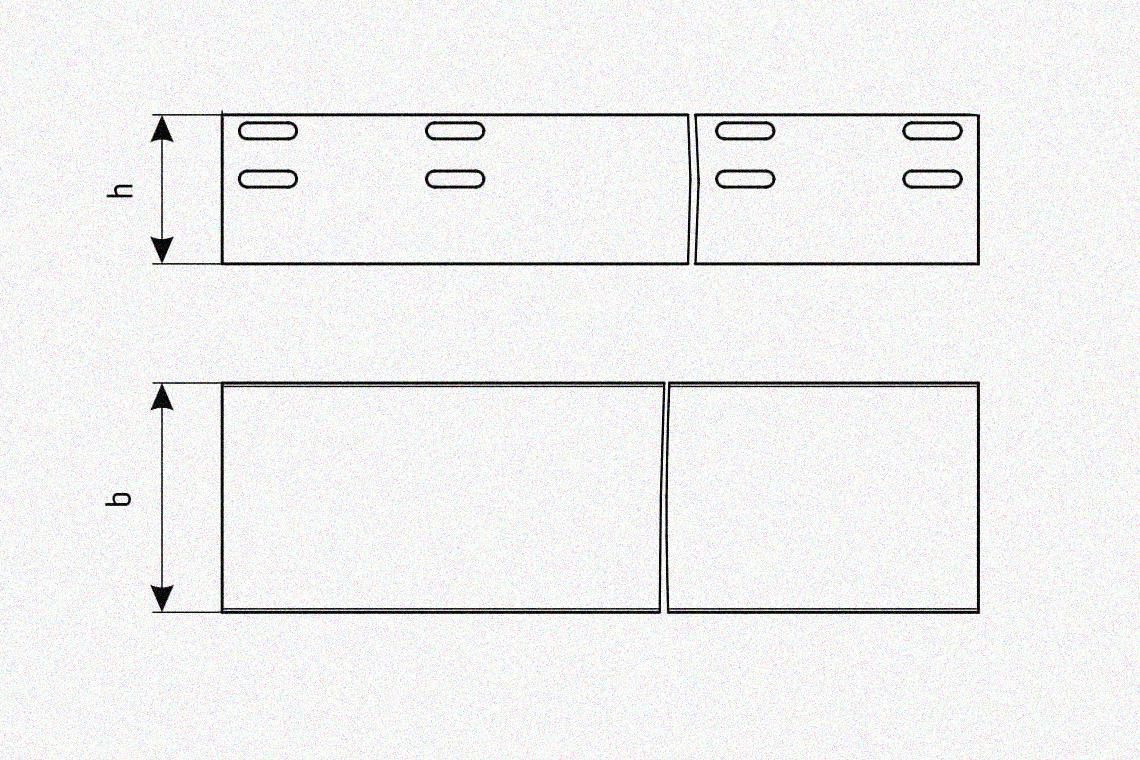

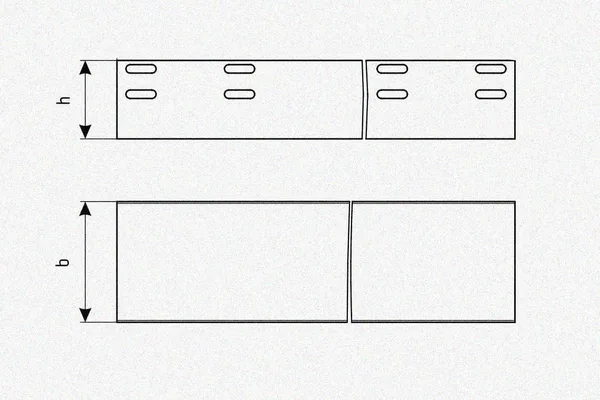

Лоток неперфорированный шириной 600 мм и высотой 80 мм.

Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Глухое дно защищает кабель от пыли и мусора сверху — такой лоток берут для запылённых цехов и открытых трасс.

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей. Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
