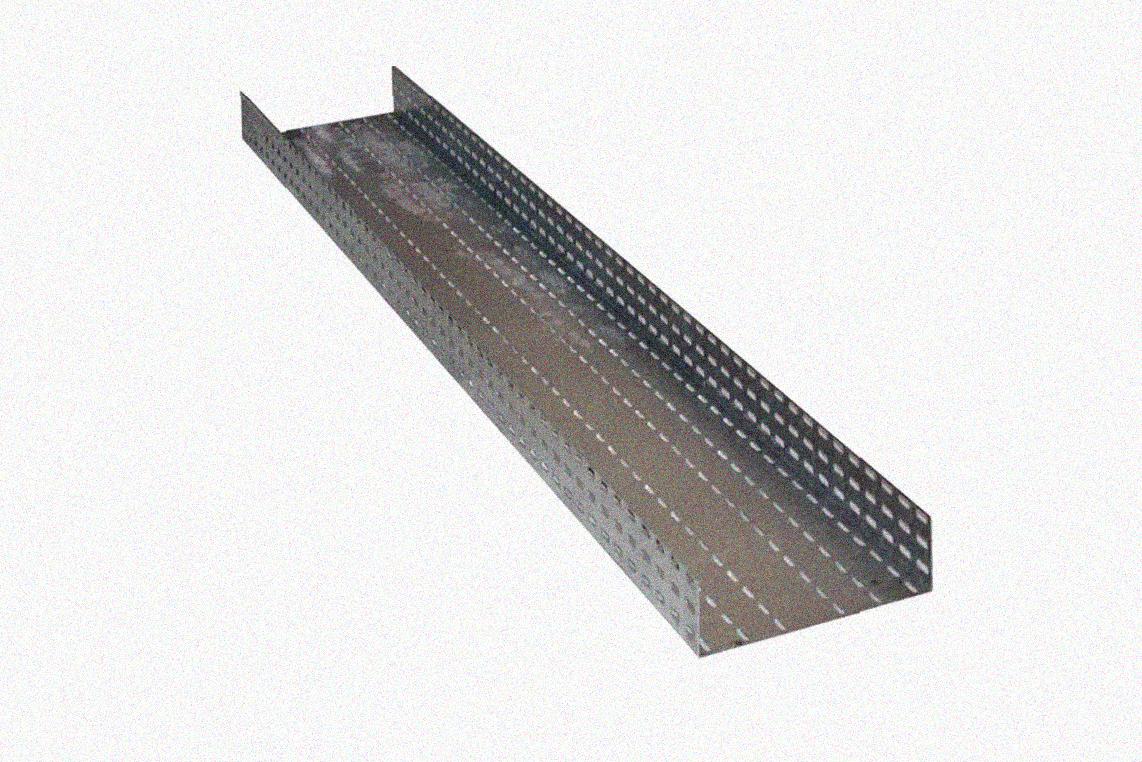

Лоток перфорированный ЛМ 100х100х3000 УХЛ1, оцинкованный лист S1,5

Лоток перфорированный шириной 100 мм и высотой 100 мм.

Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей. Перфорация облегчает конструкцию и даёт кабелю охлаждаться, а через отверстия удобно вязать кабель стяжками. Длина секции 3000 мм.

Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150). Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми.

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
