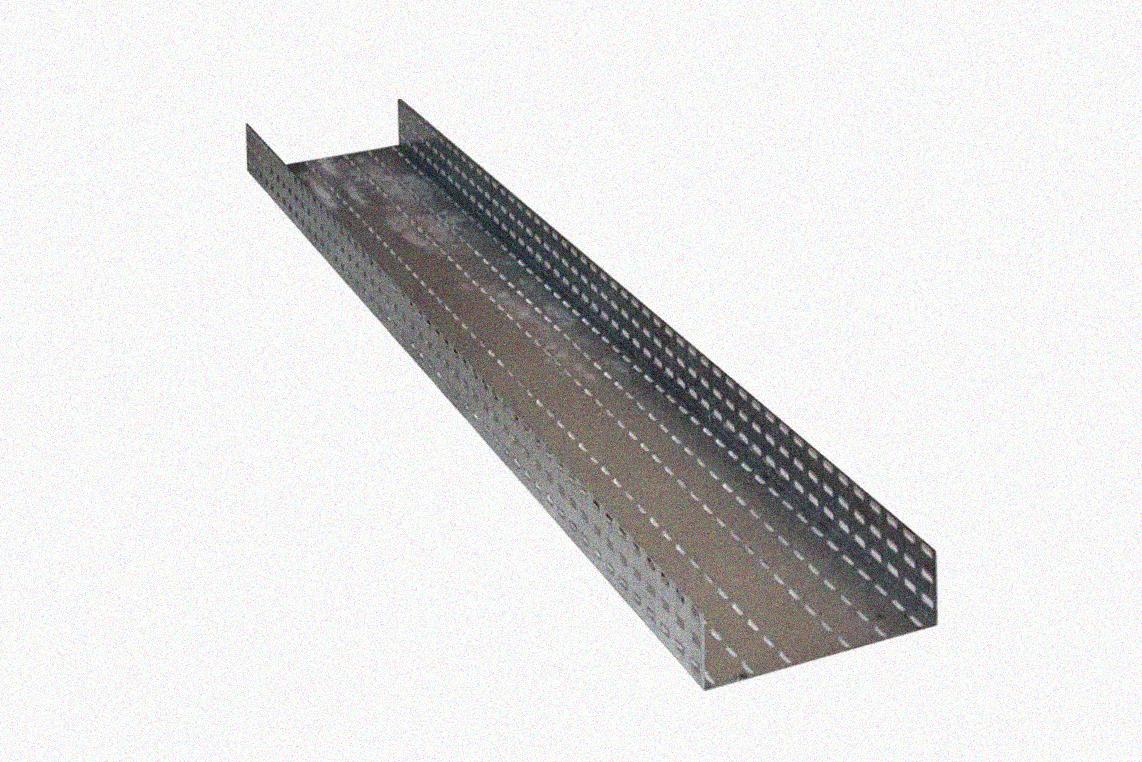

Лоток перфорированный ЛМ 200х80х3000 УХЛ1, оцинкованный лист S1,0

Лоток перфорированный шириной 200 мм и высотой 80 мм.

Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150). Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями.

Перфорация облегчает конструкцию и даёт кабелю охлаждаться, а через отверстия удобно вязать кабель стяжками. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Толщина стали 1 мм. Такая толщина — рабочий вариант для распределительных трасс с умеренной нагрузкой.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
