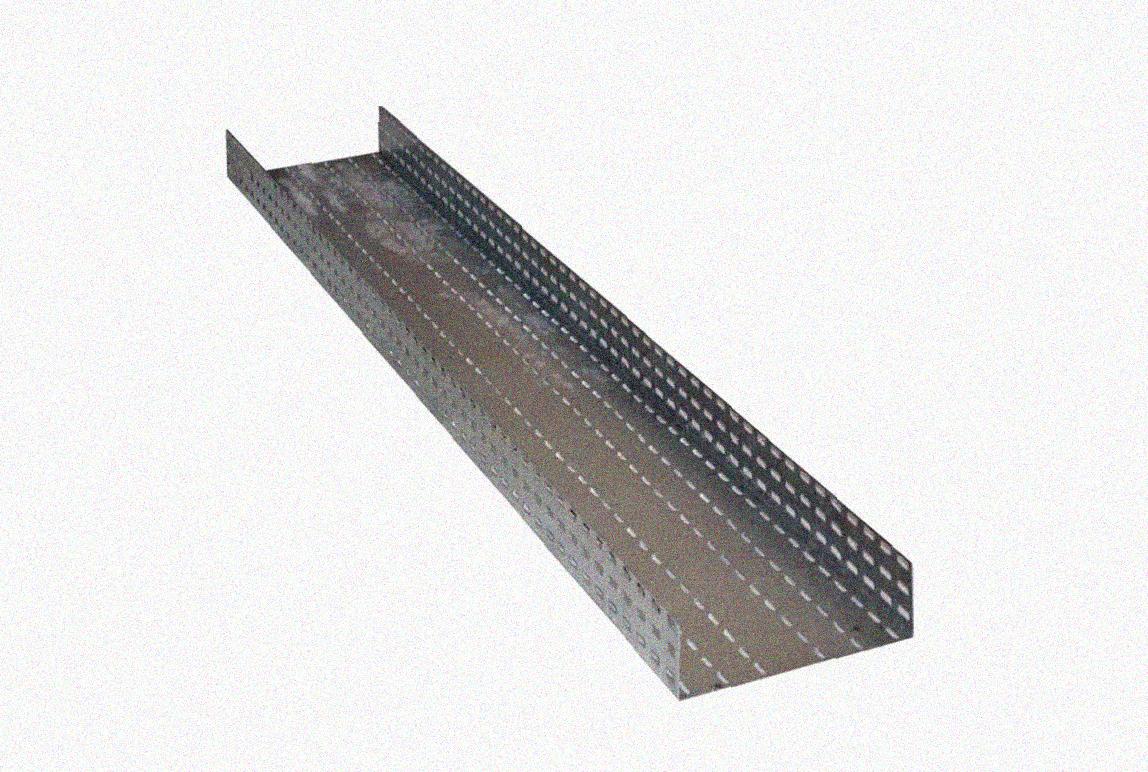

Лоток перфорированный ЛМ 400х80х2000 УХЛ1, оцинкованный лист S1,5

Лоток перфорированный шириной 400 мм и высотой 80 мм.

Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей. Секция длиной 2000 мм — трасса собирается из отрезков этой длины.

Шаг опор

Расстояние между кронштейнами задаёт производитель под конкретную толщину и нагрузку — обычно от 1,5 до 3 метров. Превысить шаг значит получить провис трассы и нагрузку на стыки, которые на это не рассчитаны.
