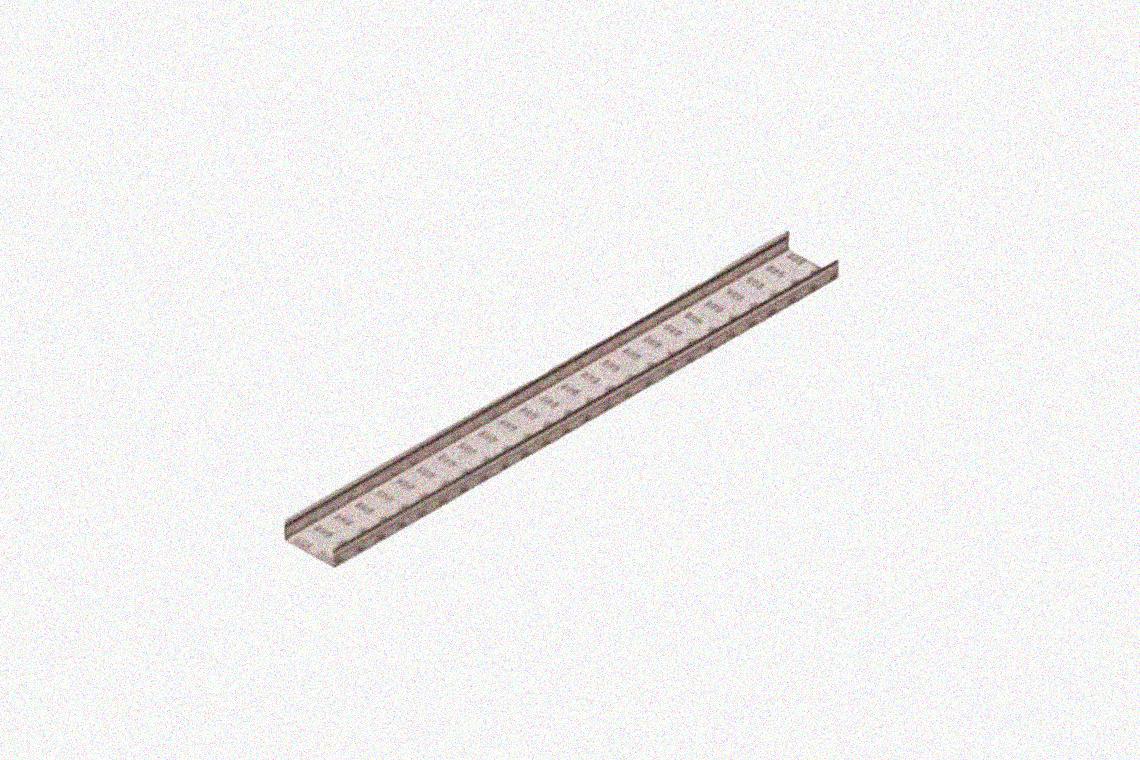

Лоток замковый глухой ЛМЗГ 300х150х3000 УХЛ1, оцинкованный лист, S1,2

Лоток неперфорированный шириной 300 мм и высотой 150 мм.

Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Глухое дно защищает кабель от пыли и мусора сверху — такой лоток берут для запылённых цехов и открытых трасс.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
