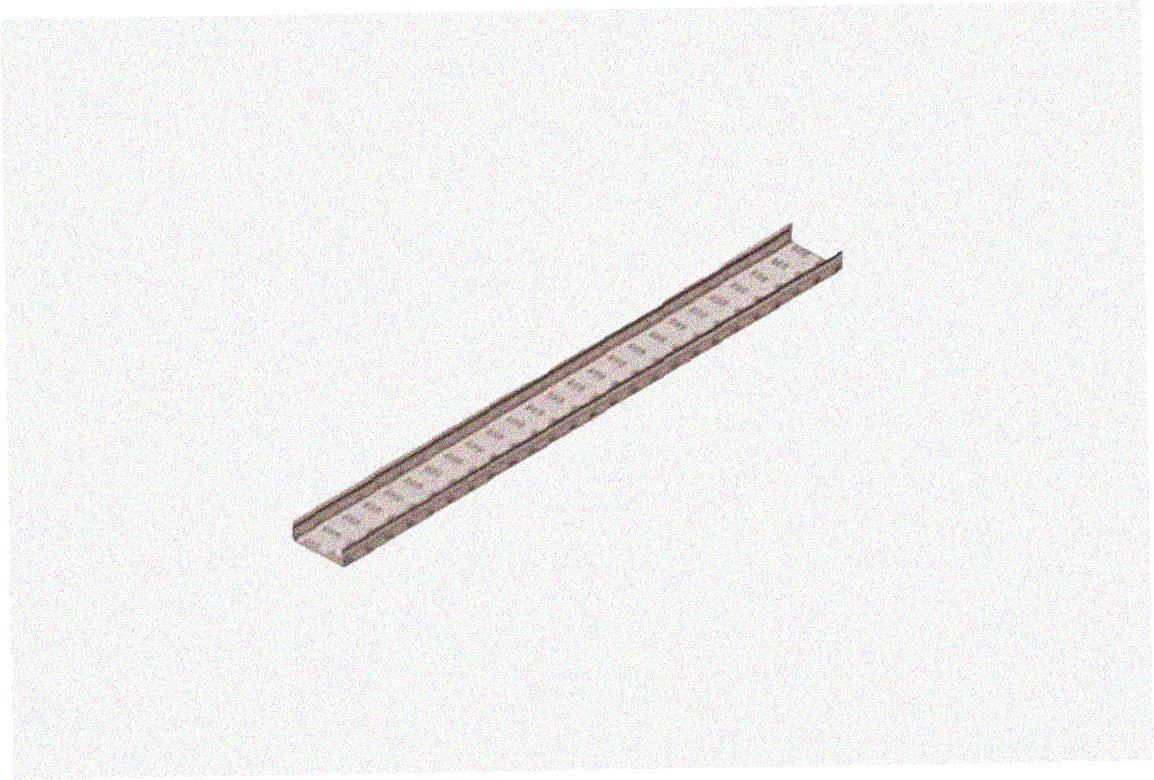

Лоток замковый глухой ЛМЗГ 400х80х2500 УХЛ1, оцинкованный лист, S1,5

Лоток неперфорированный шириной 400 мм и высотой 80 мм.

Секция длиной 2500 мм — трасса собирается из отрезков этой длины. Глухое дно защищает кабель от пыли и мусора сверху — такой лоток берут для запылённых цехов и открытых трасс. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями.

Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150). Покрытие по Сендзимиру — самый распространённый вариант для внутренних трасс в офисах, торговых залах и цехах без агрессивной среды. Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
