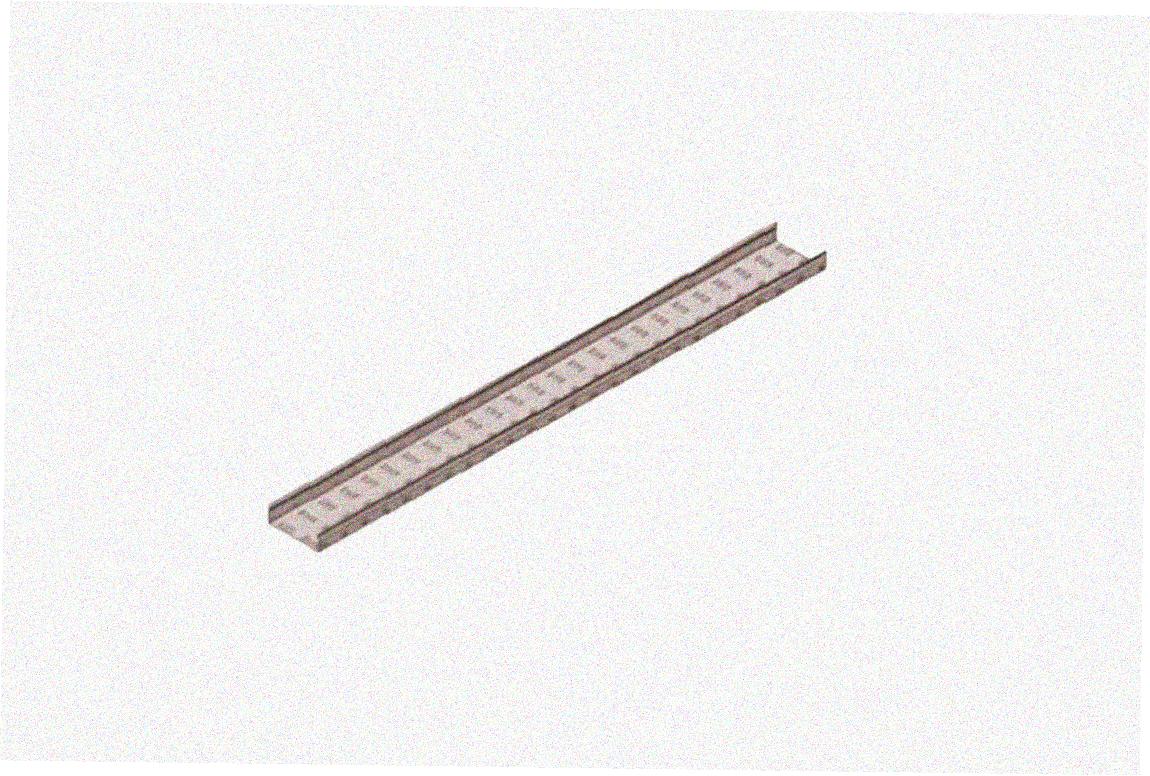

Лоток замковый глухой ЛМЗГ 50х50х3000 УХЛ1, оцинкованный лист, S1,0

Лоток неперфорированный шириной 50 мм и высотой 50 мм.

Толщина стали 1 мм. Такая толщина — рабочий вариант для распределительных трасс с умеренной нагрузкой. Замковое соединение собирается без болтов: секции защёлкиваются, монтаж идёт заметно быстрее.

Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150). Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Глухое дно защищает кабель от пыли и мусора сверху — такой лоток берут для запылённых цехов и открытых трасс. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми.

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
