Лоток замковый перфорированный ЛМЗ 100х65х3000 УТ1,5, оцинкованный лист, S0,7

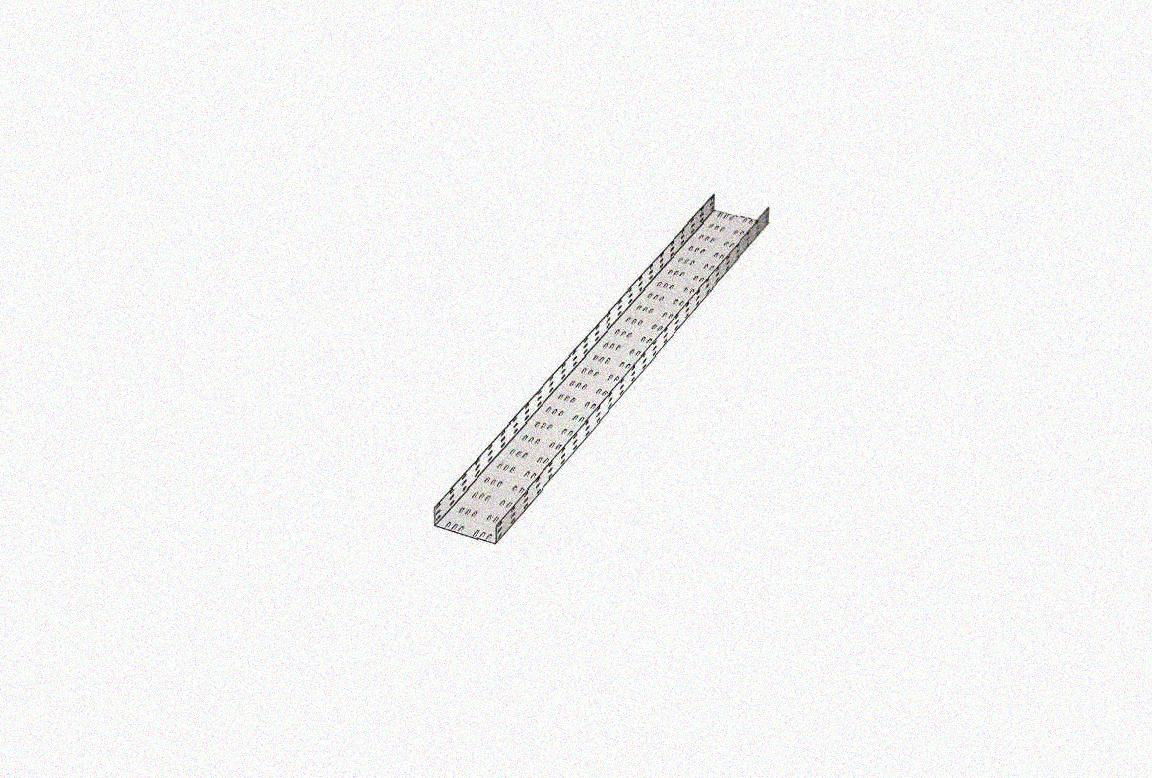

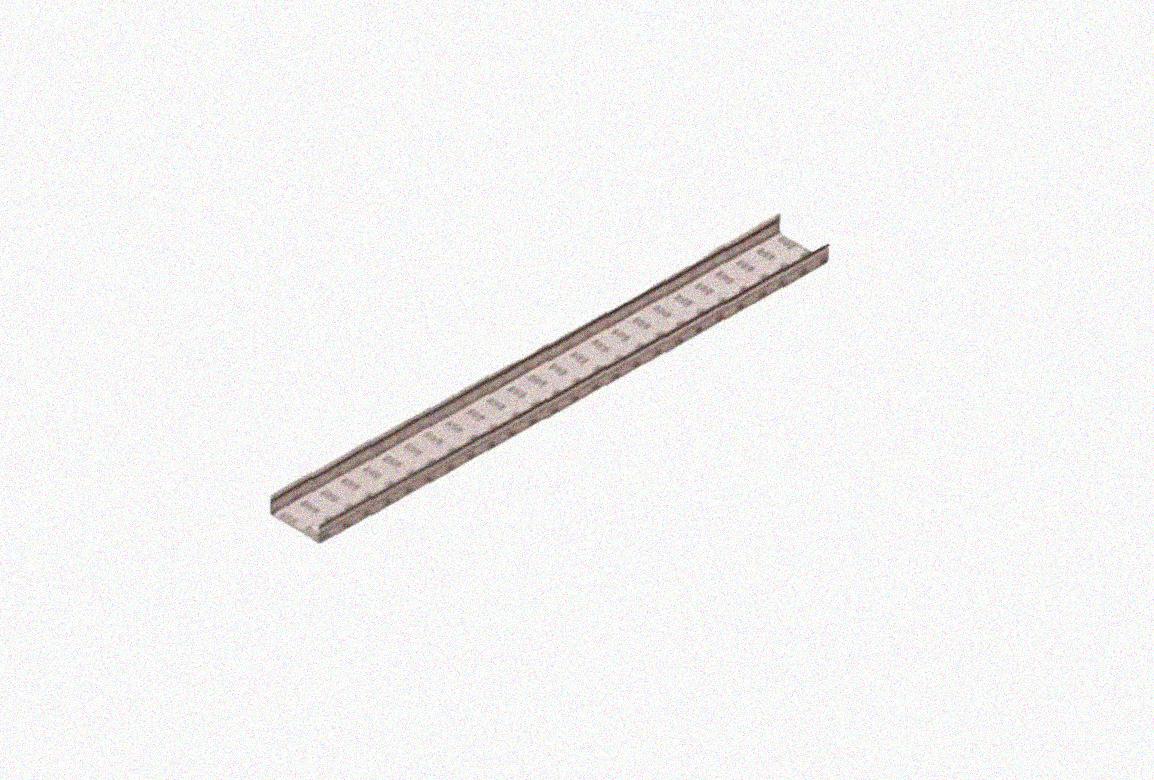

Лоток перфорированный шириной 100 мм и высотой 65 мм.

Толщина стали 0,7 мм. Тонкий металл берут под слаботочку и лёгкие кабели: пролёты между опорами делают короче. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми.

Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках.

Шаг опор

Расстояние между кронштейнами задаёт производитель под конкретную толщину и нагрузку — обычно от 1,5 до 3 метров. Превысить шаг значит получить провис трассы и нагрузку на стыки, которые на это не рассчитаны.
