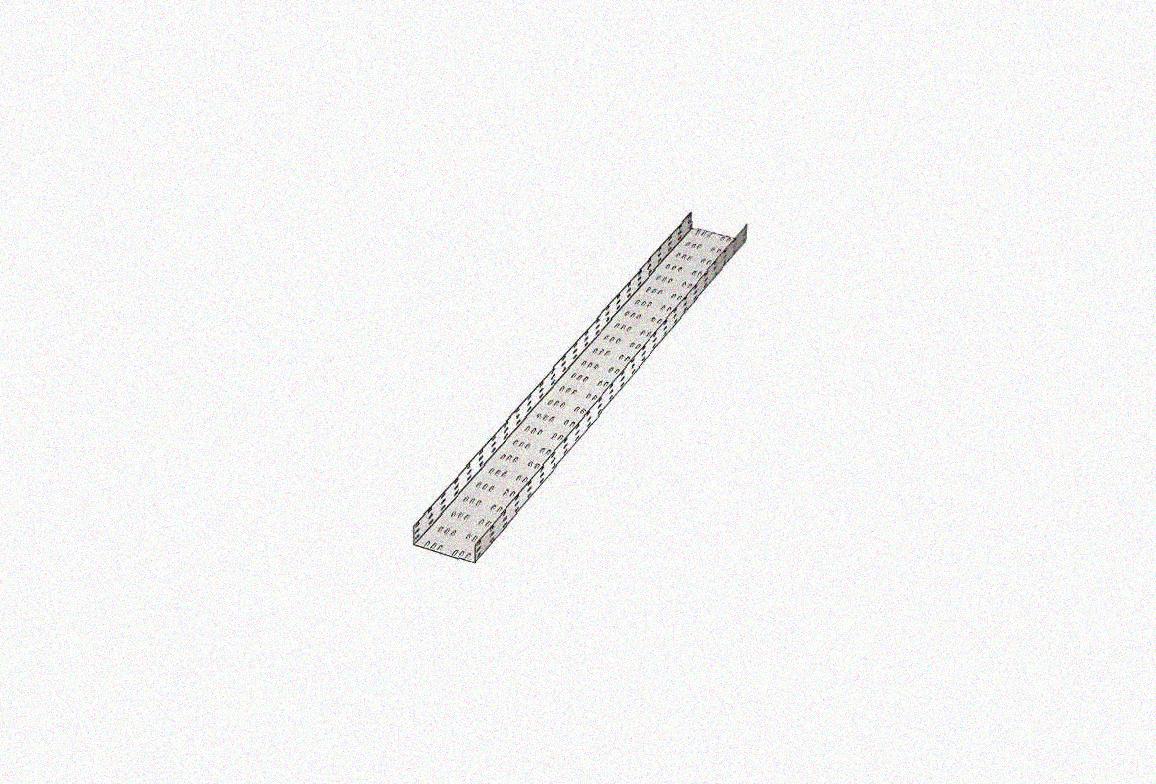

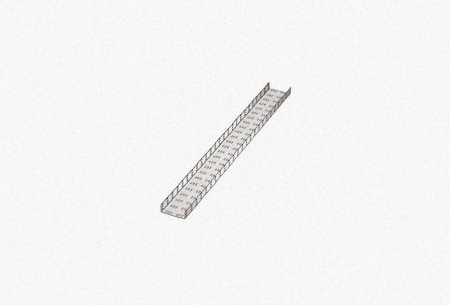

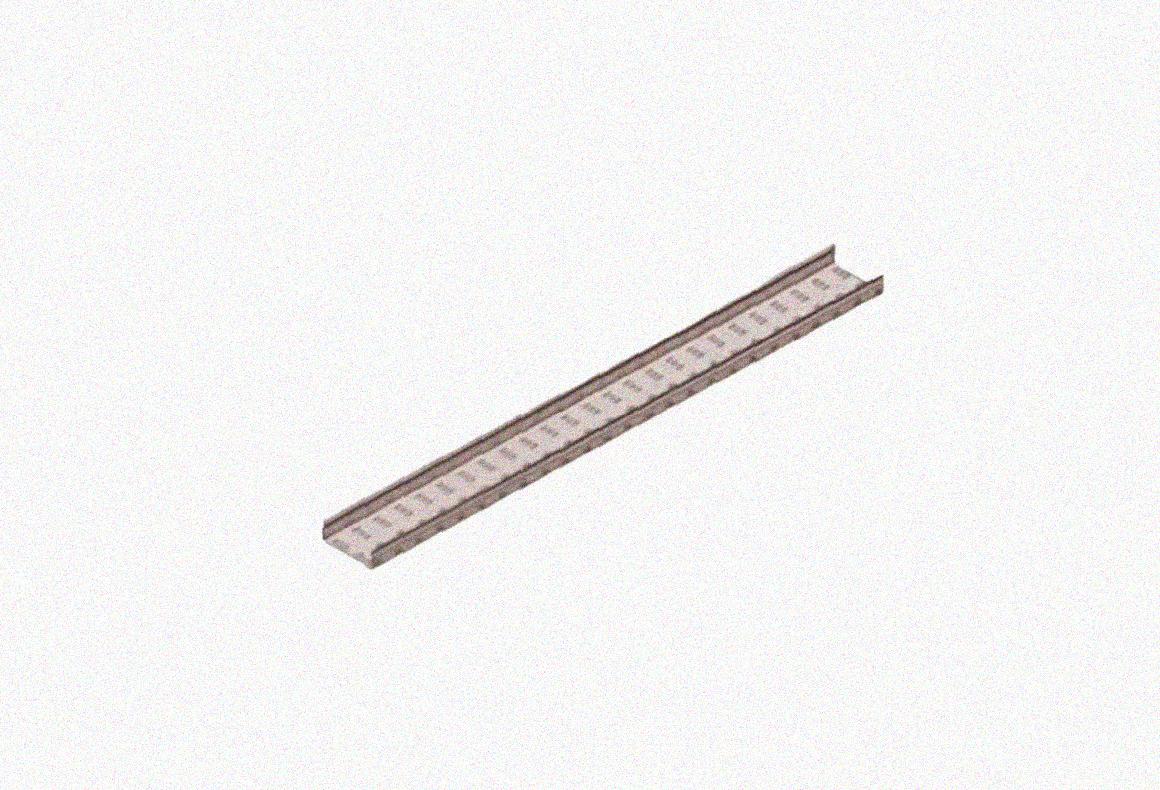

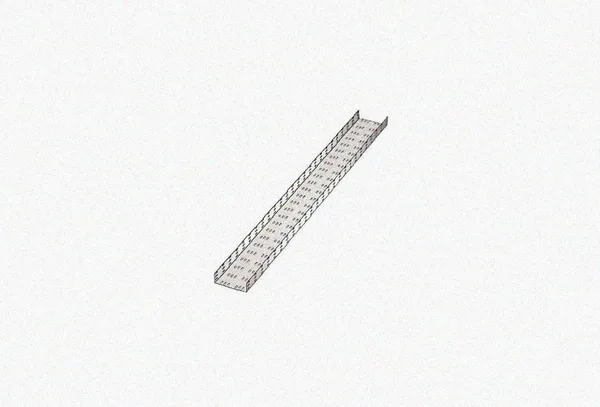

Лоток замковый перфорированный ЛМЗ 200х50х3000 УХЛ1, оцинкованный лист, S1,5

Лоток перфорированный шириной 200 мм и высотой 50 мм.

Толщина стали 1,5 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей. Секция длиной 3000 мм — трасса собирается из отрезков этой длины.

Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Как выбрать ширину

Ширину берут с запасом: кабели укладывают в один слой, а между ними оставляют зазор для охлаждения. Практическое правило — заполнять лоток не больше чем на 70% сечения, иначе нижние кабели греются и теряют допустимый ток.
