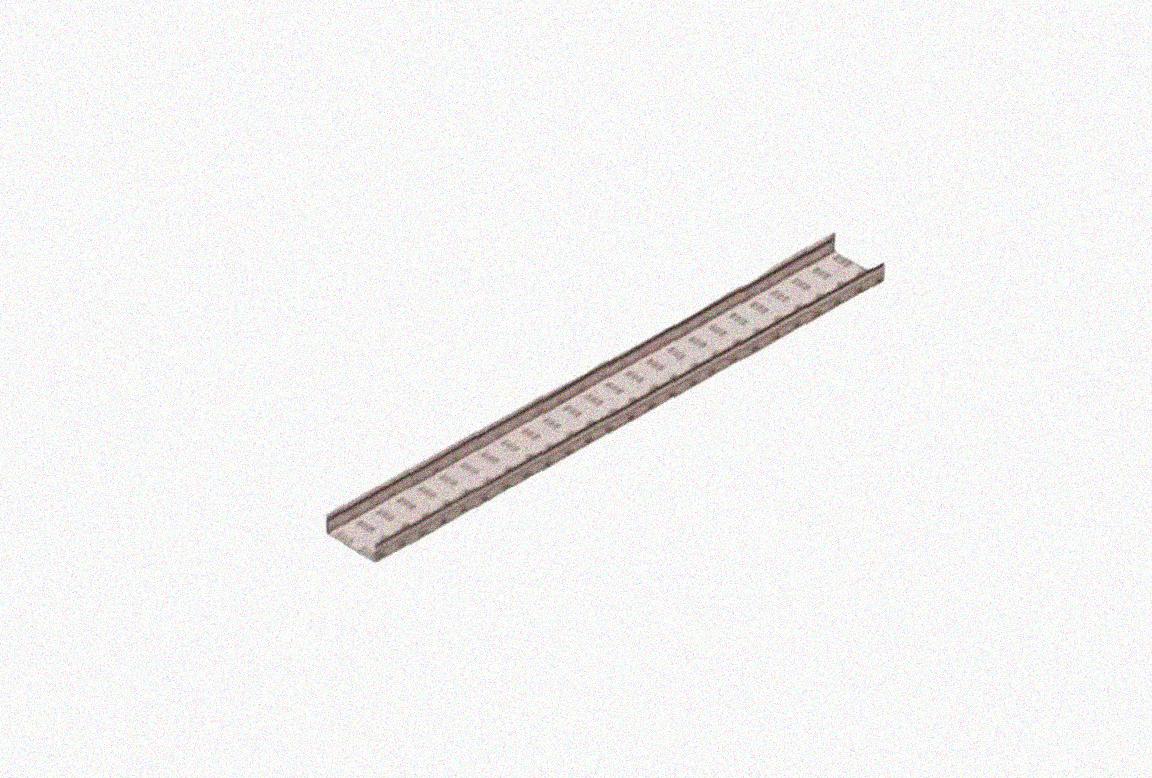

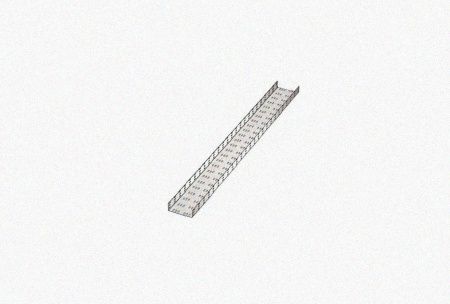

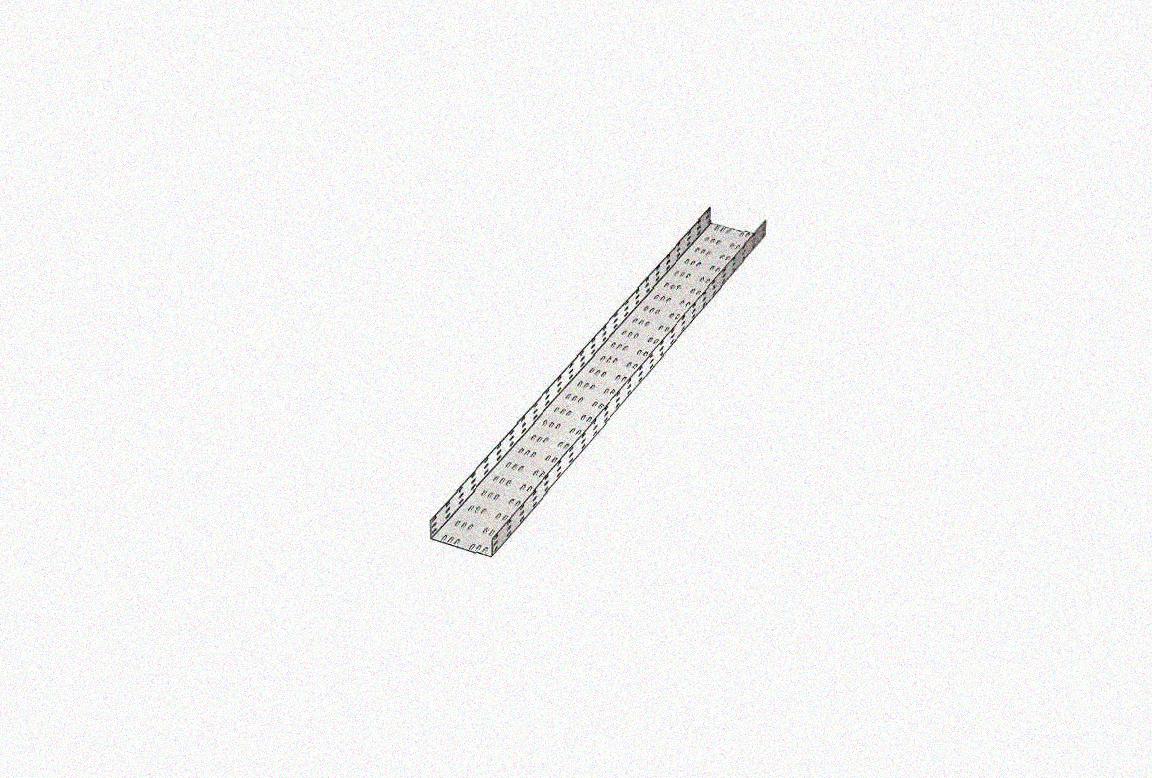

Лоток замковый перфорированный ЛМЗ 300х150х3000 УХЛ1, оцинкованный лист, S1,5

Лоток перфорированный шириной 300 мм и высотой 150 мм.

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Замковое соединение собирается без болтов: секции защёлкиваются, монтаж идёт заметно быстрее. Перфорация облегчает конструкцию и даёт кабелю охлаждаться, а через отверстия удобно вязать кабель стяжками.

Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150).

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
