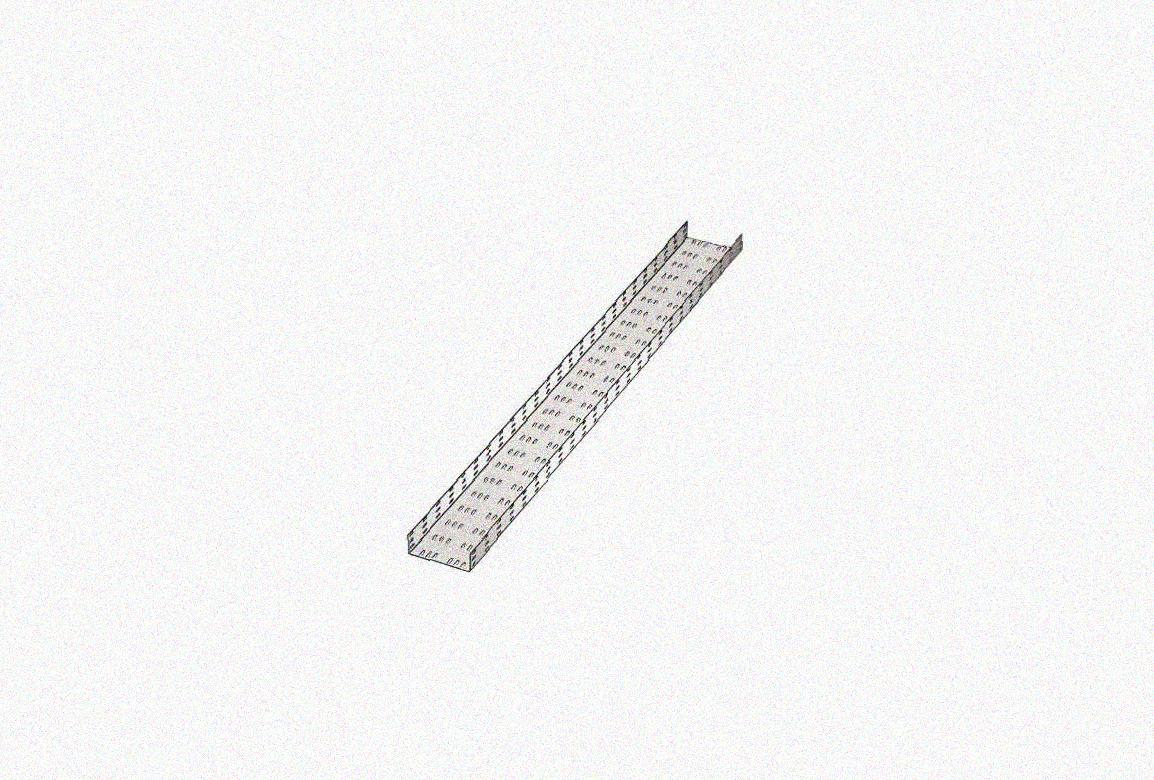

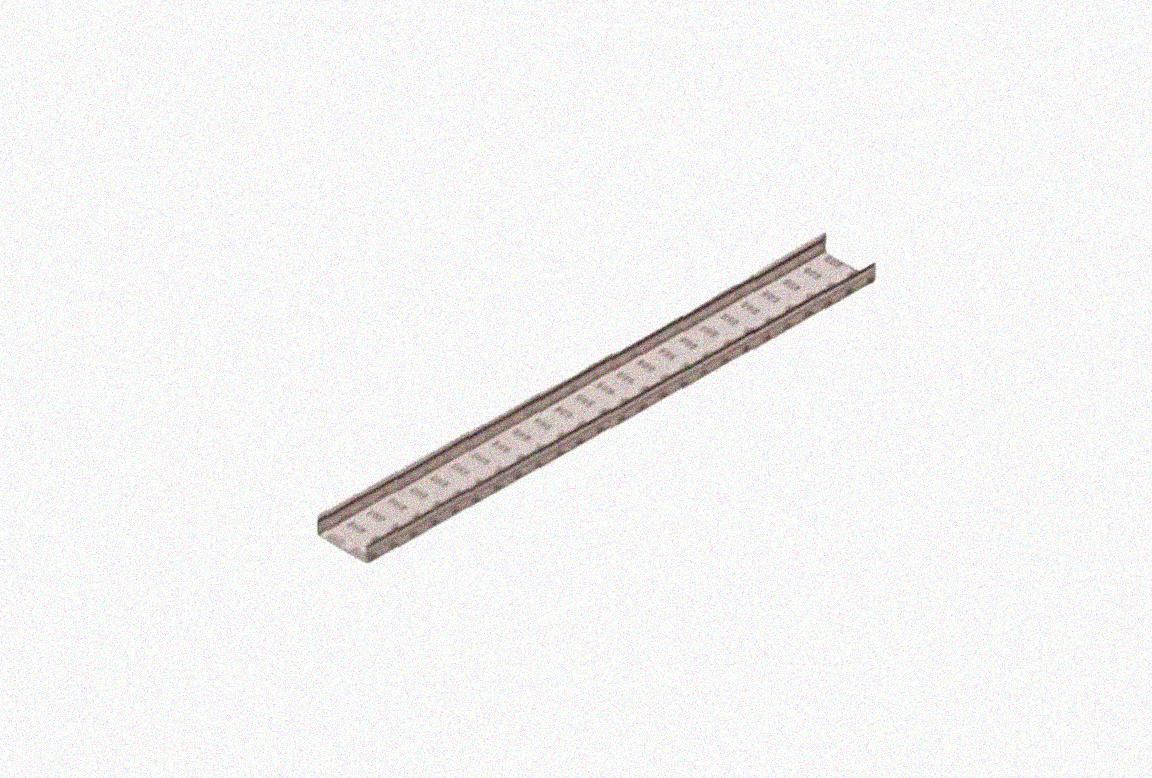

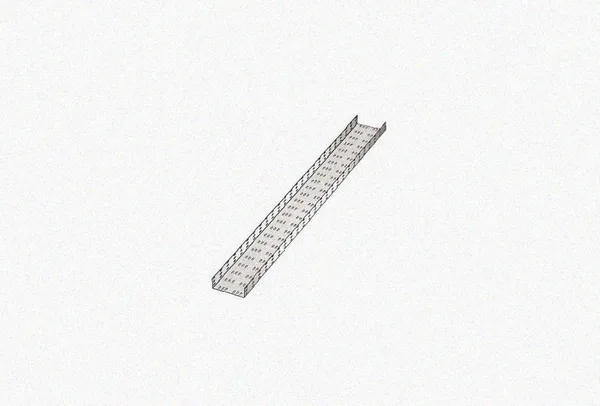

Лоток замковый перфорированный ЛМЗ 500х100х3000 УТ1,5, оцинкованный лист, S0,7

Лоток перфорированный шириной 500 мм и высотой 100 мм.

Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Толщина стали 0,7 мм. Тонкий металл берут под слаботочку и лёгкие кабели: пролёты между опорами делают короче. Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми.

Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями. Перфорация облегчает конструкцию и даёт кабелю охлаждаться, а через отверстия удобно вязать кабель стяжками.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
