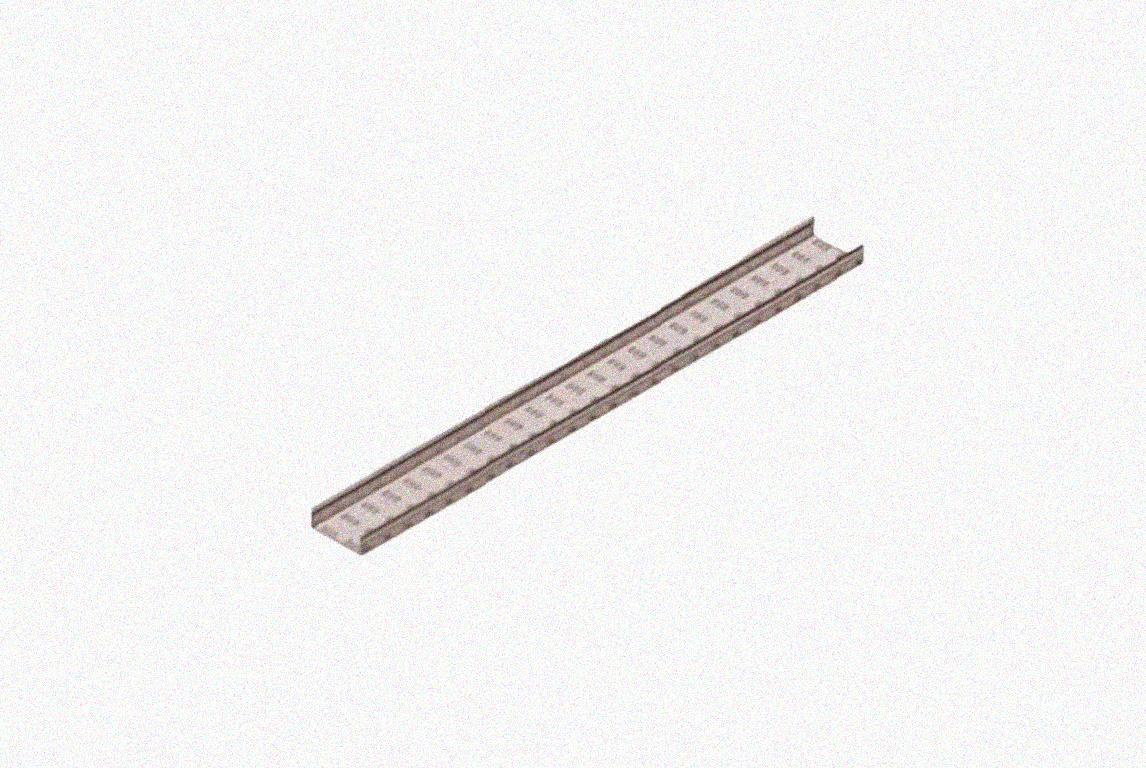

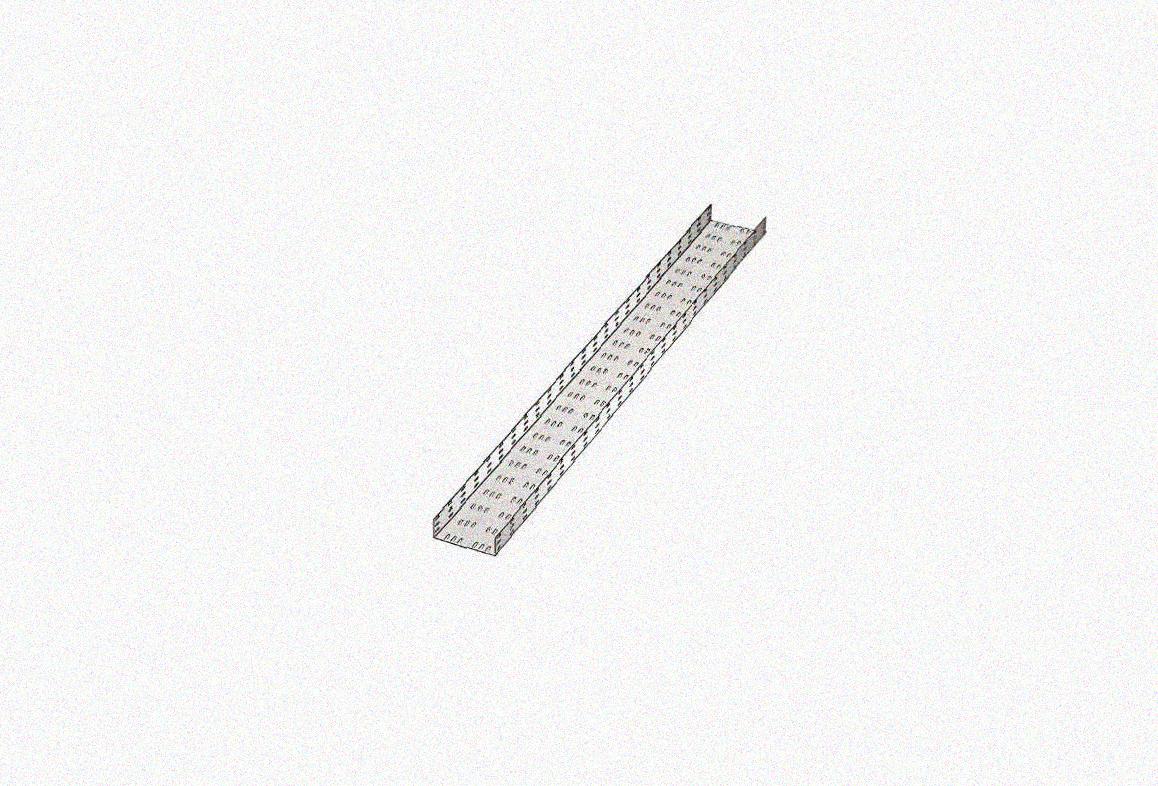

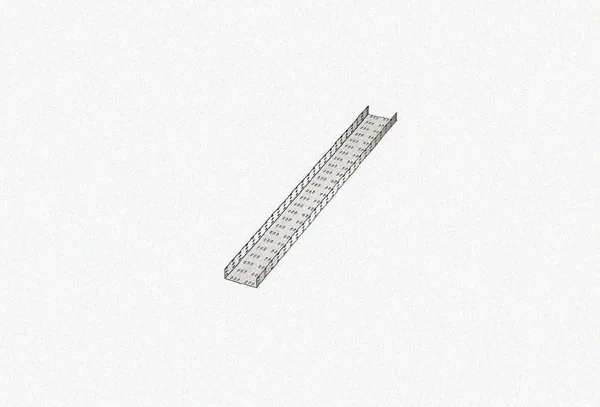

Лоток замковый перфорированный ЛМЗ 500х80х3000 УХЛ1, оцинкованный лист, S1,2

Лоток перфорированный шириной 500 мм и высотой 80 мм.

Толщина стали 1,2 мм. Такой толщины хватает под силовой кабель на стандартных пролётах — самый ходовой вариант для магистралей. Секция длиной 3000 мм — трасса собирается из отрезков этой длины. Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках.

Климатическое исполнение УХЛ1 — умеренно-холодный климат, на открытом воздухе (ГОСТ 15150). Замковое соединение собирается без болтов: секции защёлкиваются, монтаж идёт заметно быстрее. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями.

Шаг опор

Расстояние между кронштейнами задаёт производитель под конкретную толщину и нагрузку — обычно от 1,5 до 3 метров. Превысить шаг значит получить провис трассы и нагрузку на стыки, которые на это не рассчитаны.
