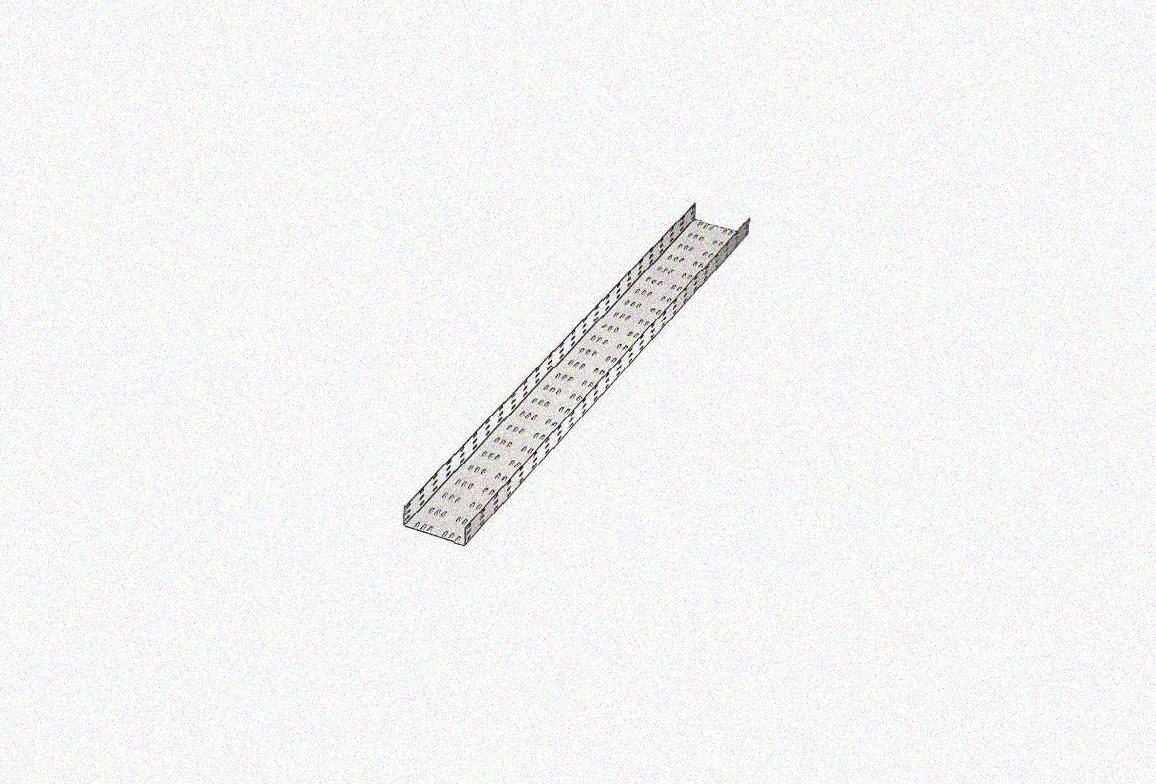

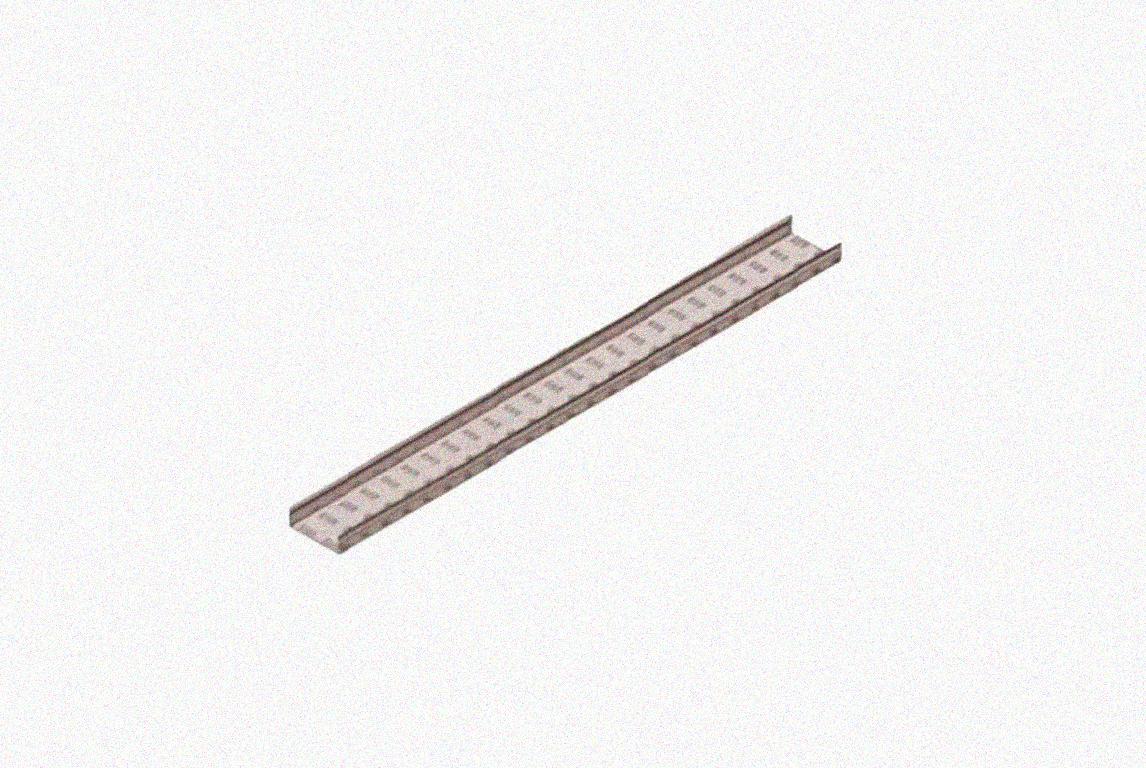

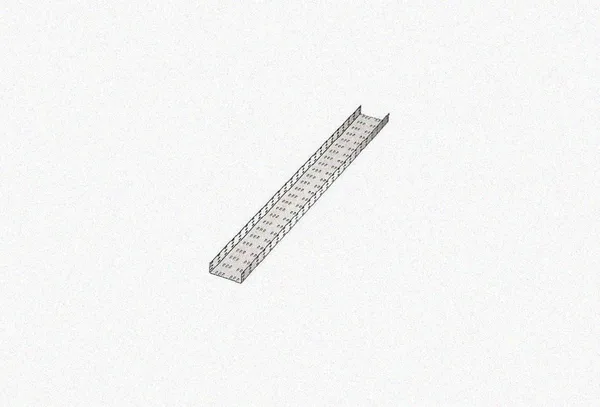

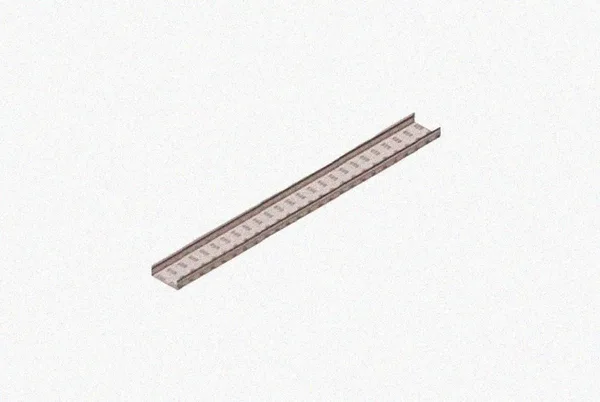

Лоток замковый перфорированный ЛМЗ 600х100х2000 УТ1,5, оцинкованный лист, S0,7

Лоток перфорированный шириной 600 мм и высотой 100 мм.

Оцинковка по методу Сендзимира рассчитана на сухие отапливаемые помещения: цинк наносится на лист до раскроя, поэтому кромки после резки остаются открытыми. Толщина стали 0,7 мм. Тонкий металл берут под слаботочку и лёгкие кабели: пролёты между опорами делают короче. Секция длиной 2000 мм — трасса собирается из отрезков этой длины.

Через перфорацию кабель крепится стяжками ко дну лотка и не сползает на вертикальных участках. Лоток — основа кабельной трассы: по нему кабель идёт от щита до потребителя, опираясь на всю длину, а не провисая между креплениями.

Заземление трассы

Металлический лоток по ПУЭ — проводящая часть, и трассу заземляют. Секции соединяют так, чтобы электрическая непрерывность сохранялась по всей длине: либо соединителями с зубцами, либо отдельной перемычкой.
