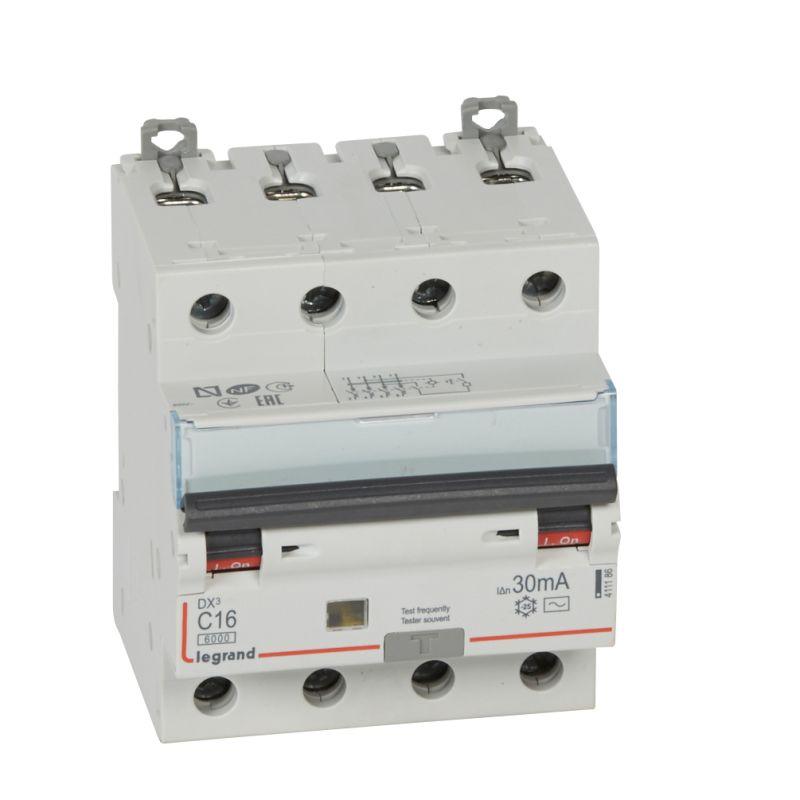

Дифференциальный автоматический выключатель 4П С 16А 30мА тип АС 10кА DX3 4мод. Legrand

Дифференциальный автомат 4П 16 А кривая C 30 мА — Legrand.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Тип AC реагирует только на синусоидальный переменный ток утечки. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
