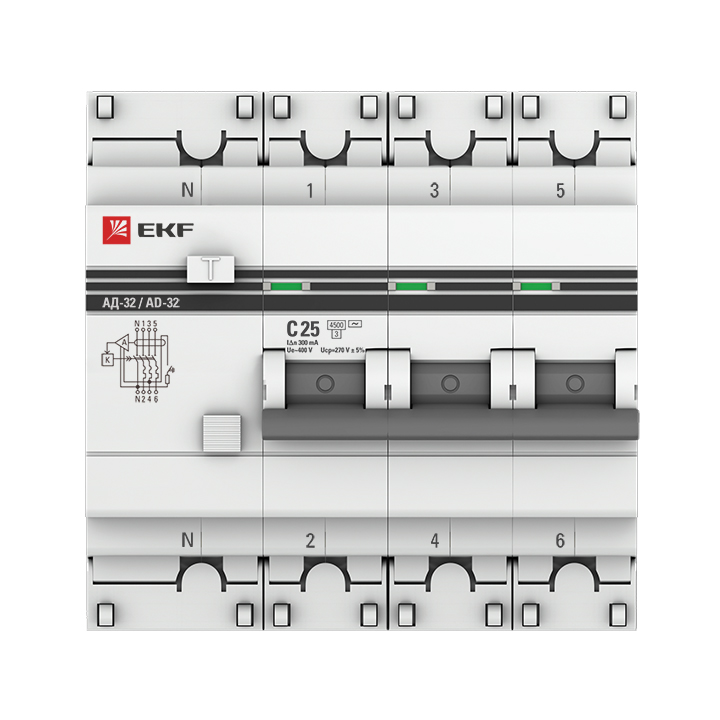

Дифференциальный автоматический выключатель АД-32 АВДТ 3П+N 25А С 4,5кА 300мА PROxima EKF

Дифференциальный автомат 3П+N 25 А кривая C 300 мА — EKF.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Ток утечки 300 мА — противопожарная ступень на вводе. Человека она не защищает, для этого нужны 10 или 30 мА на групповых линиях. Исполнение 3П+N — аппарат занимает 3 модуля на DIN-рейке.

Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
