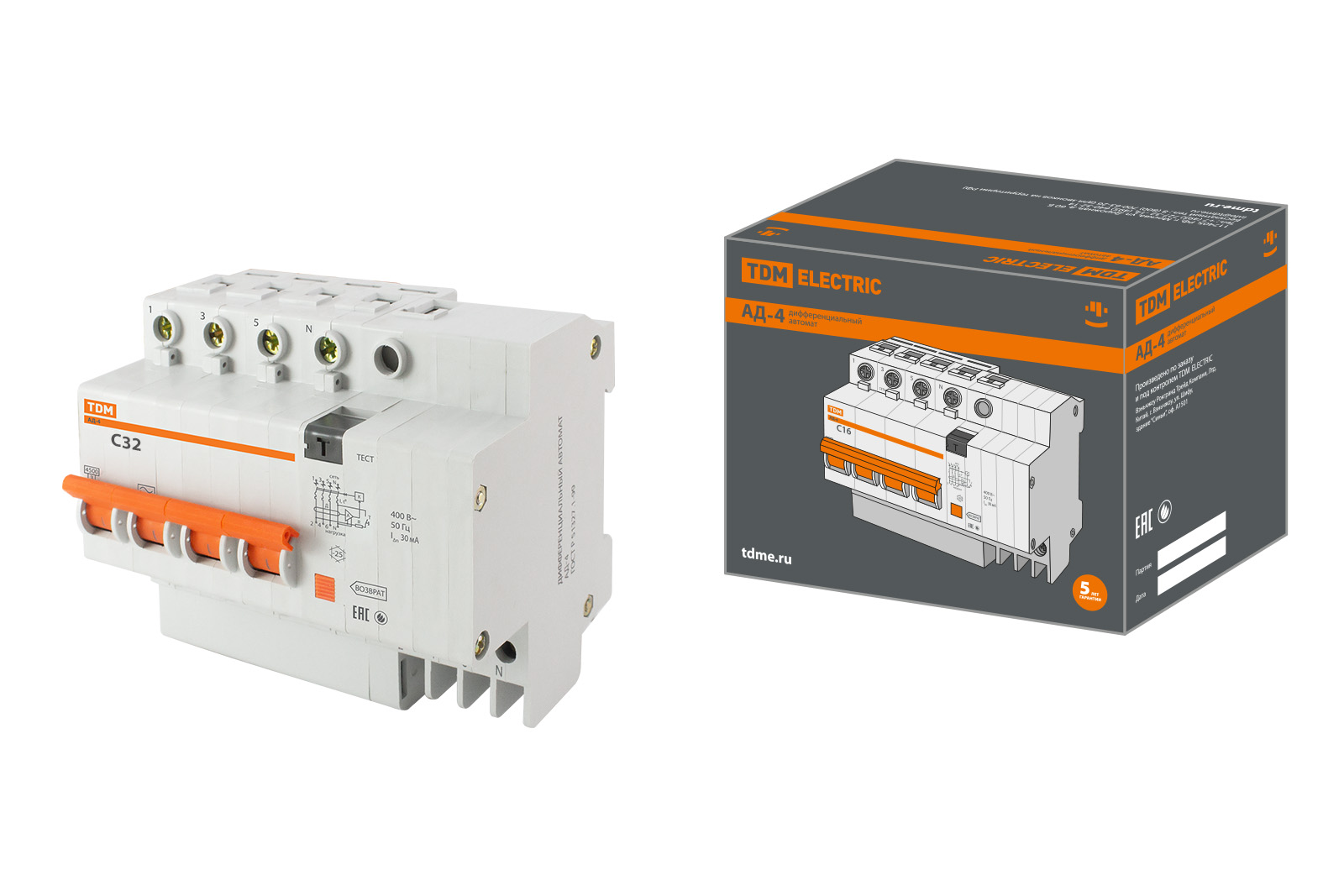

Дифференциальный автоматический выключатель АД-4 4П 32А С 30мА 4,5кА тип АС TDM

Дифференциальный автомат 4П 32 А кривая C 30 мА — TDM.

32–50 А — это ввод в квартиру или питание распределительного щита. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Тип AC реагирует только на синусоидальный переменный ток утечки. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
