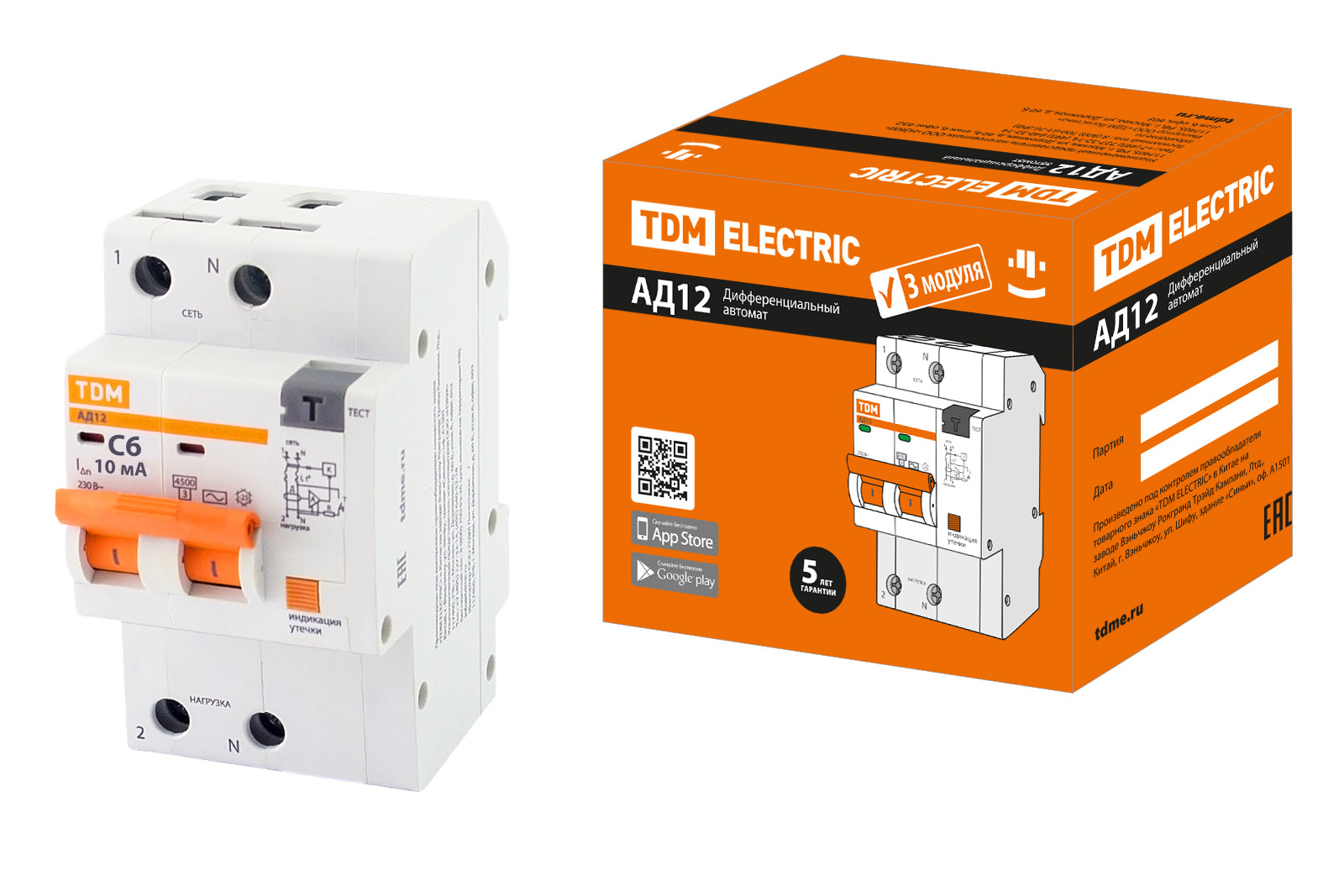

Дифференциальный автоматический выключатель АД12 2П 6А С 10мА 4,5кА тип АС 3 мод TDM

Дифференциальный автомат 2П 6 А кривая C 10 мА — TDM.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Ток утечки 10 мА — самая чувствительная ступень, её ставят на линии во влажных помещениях: ванная, бассейн, уличная розетка.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Тип AC реагирует только на синусоидальный переменный ток утечки. Номинал до 10 А ставят на линии освещения и слаботочные группы. Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
