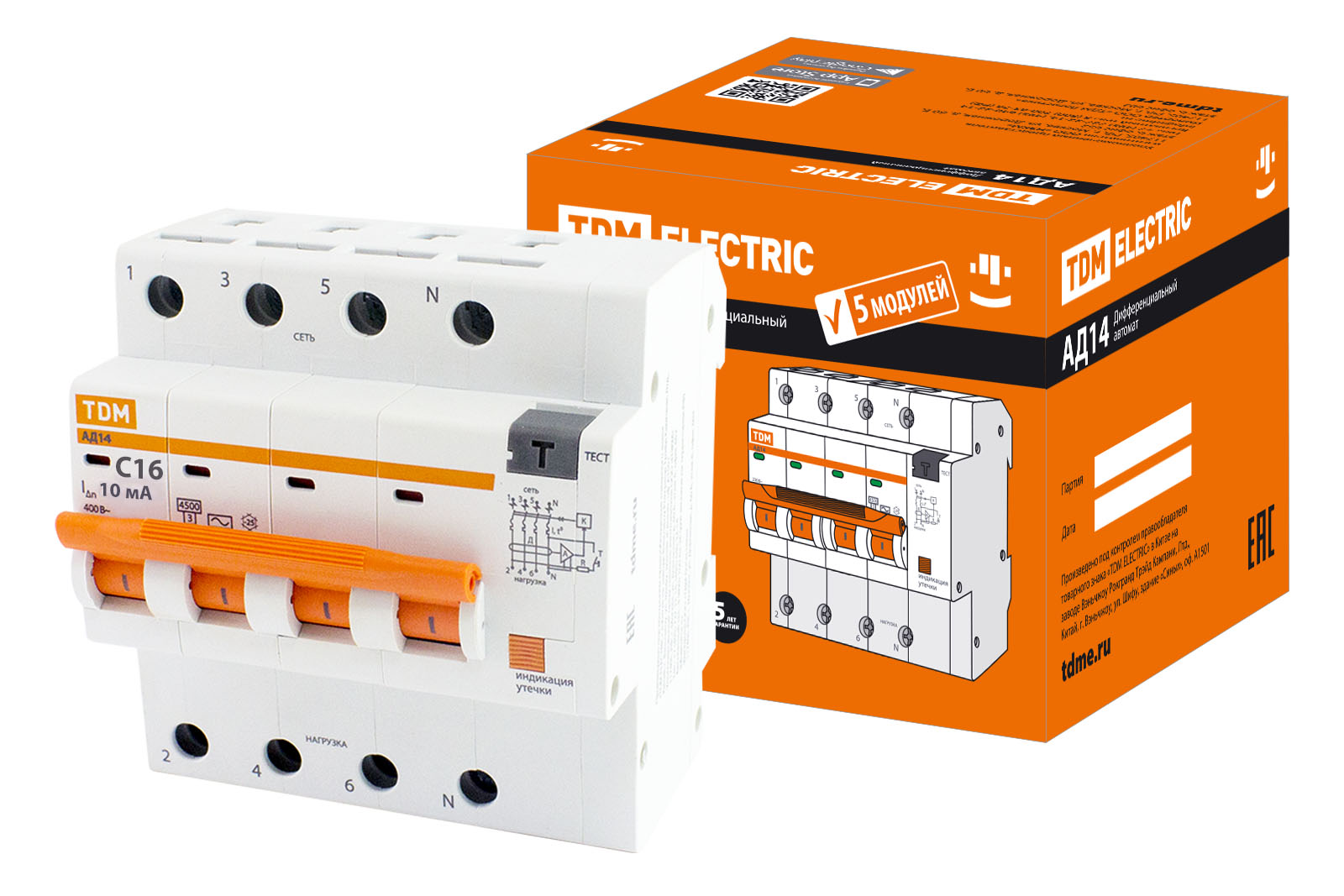

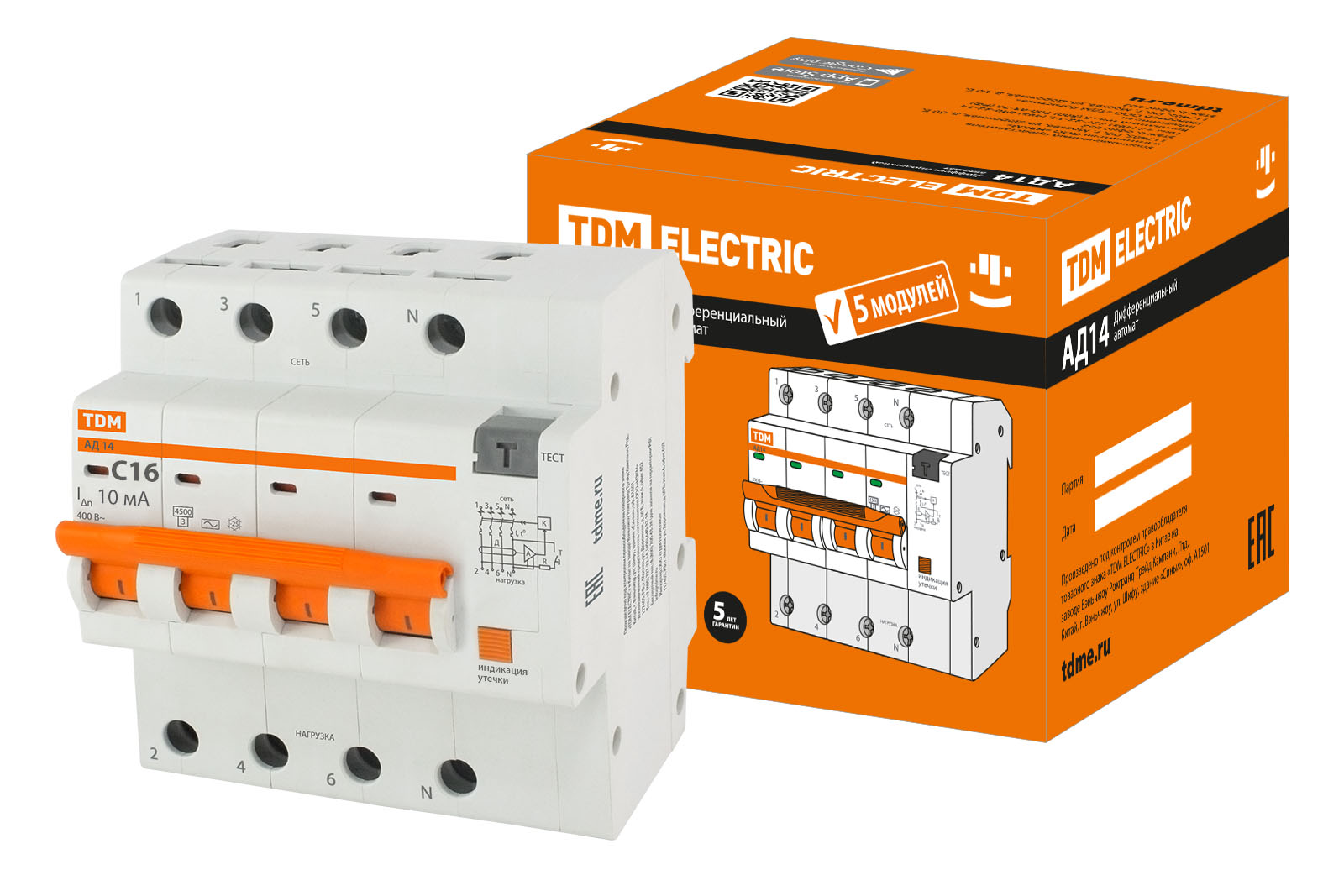

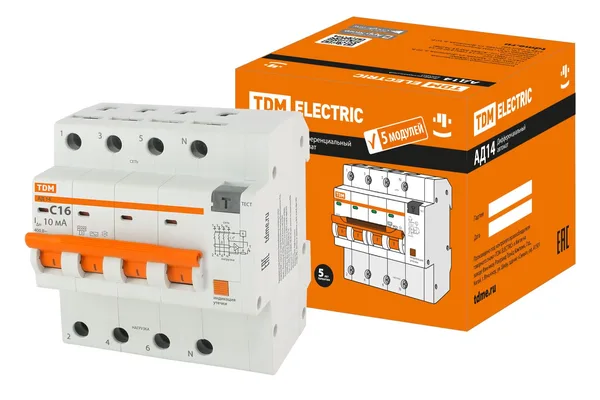

Дифференциальный автоматический выключатель АД14 4П 16А С 10мА 4,5кА тип АС 5 мод TDM

Дифференциальный автомат 4П 16 А кривая C 10 мА — TDM.

Тип AC реагирует только на синусоидальный переменный ток утечки. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. 16 А — типовой номинал розеточной группы, 10 А — линии освещения. Ток утечки 10 мА — самая чувствительная ступень, её ставят на линии во влажных помещениях: ванная, бассейн, уличная розетка.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
