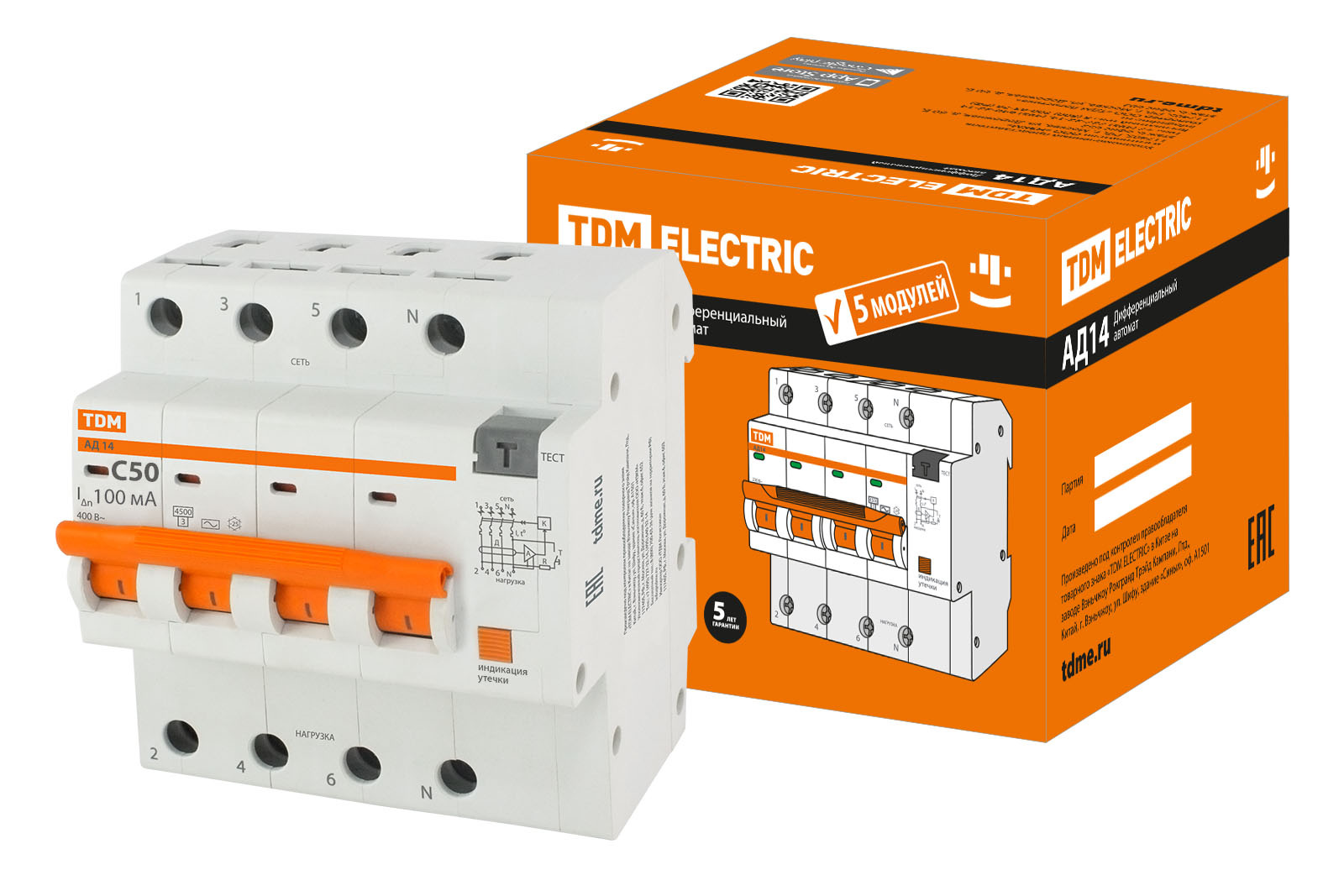

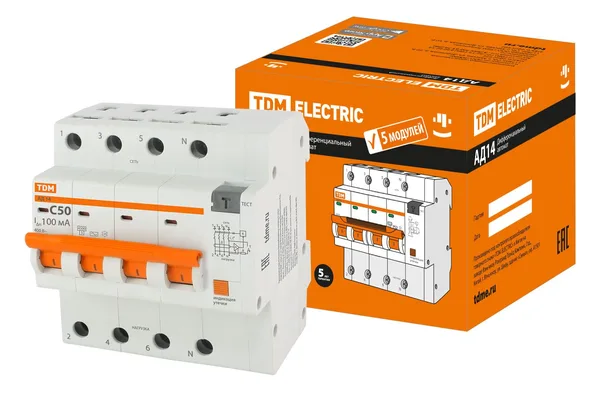

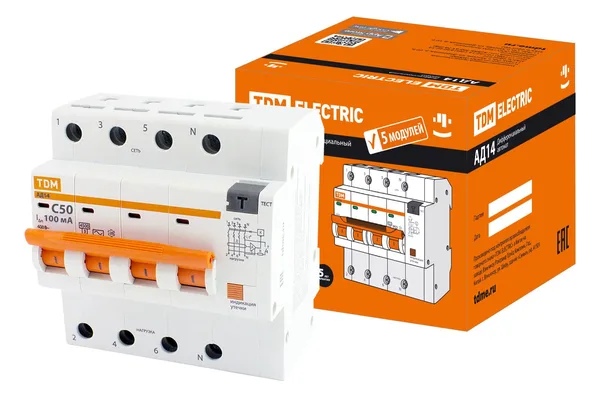

Дифференциальный автоматический выключатель АД14 4П 50А С 100мА 4,5кА тип АС 5 мод TDM

Дифференциальный автомат 4П 50 А кривая C 100 мА — TDM.

Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Тип AC реагирует только на синусоидальный переменный ток утечки. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. 32–50 А — это ввод в квартиру или питание распределительного щита.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
