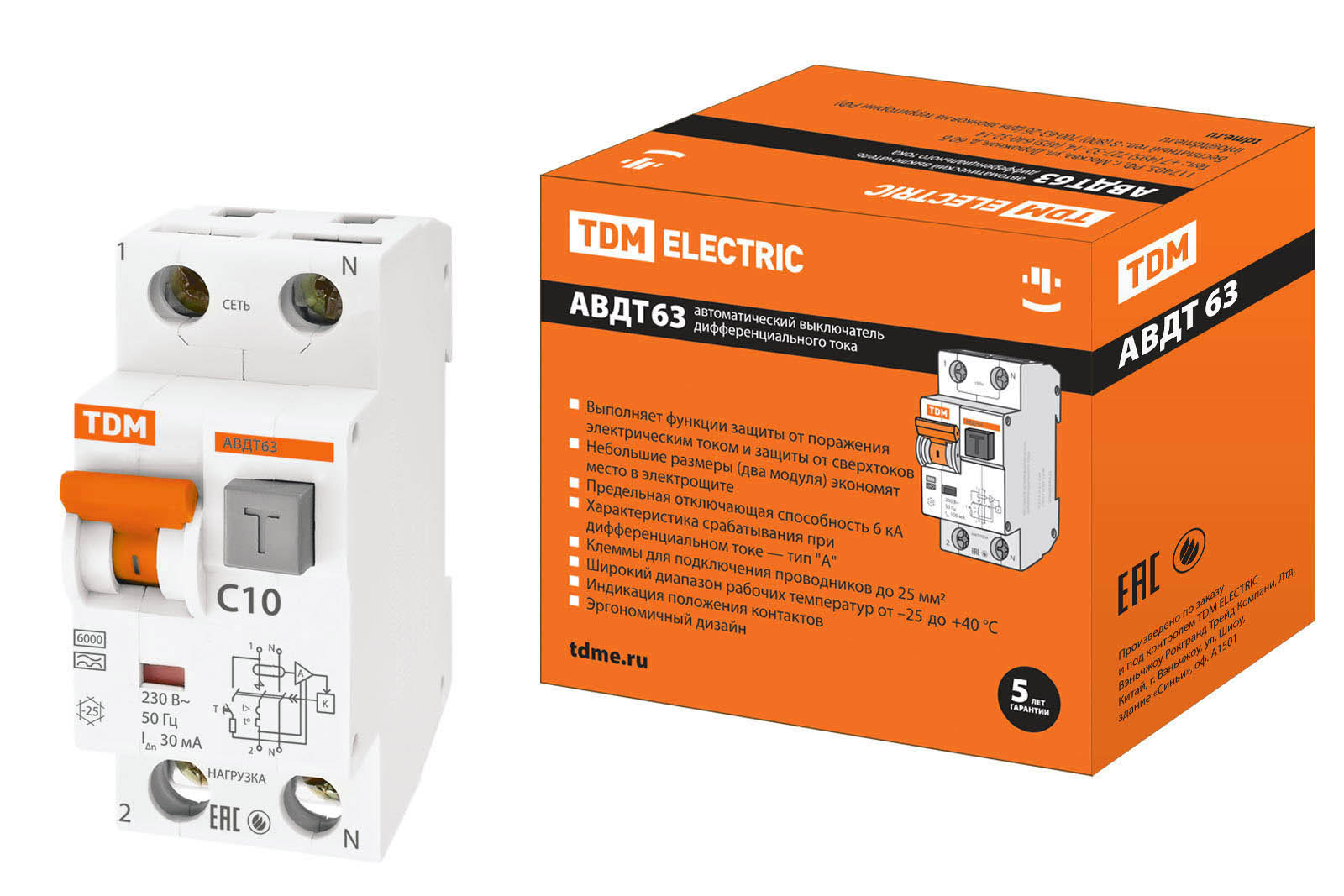

Дифференциальный автоматический выключатель АВДТ 63 2П (1П+N) 10А С 30мА 6кА тип А TDM

Дифференциальный автомат 1П+N 10 А кривая C 30 мА — TDM.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает. Однополюсное исполнение занимает один модуль на DIN-рейке.

Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
