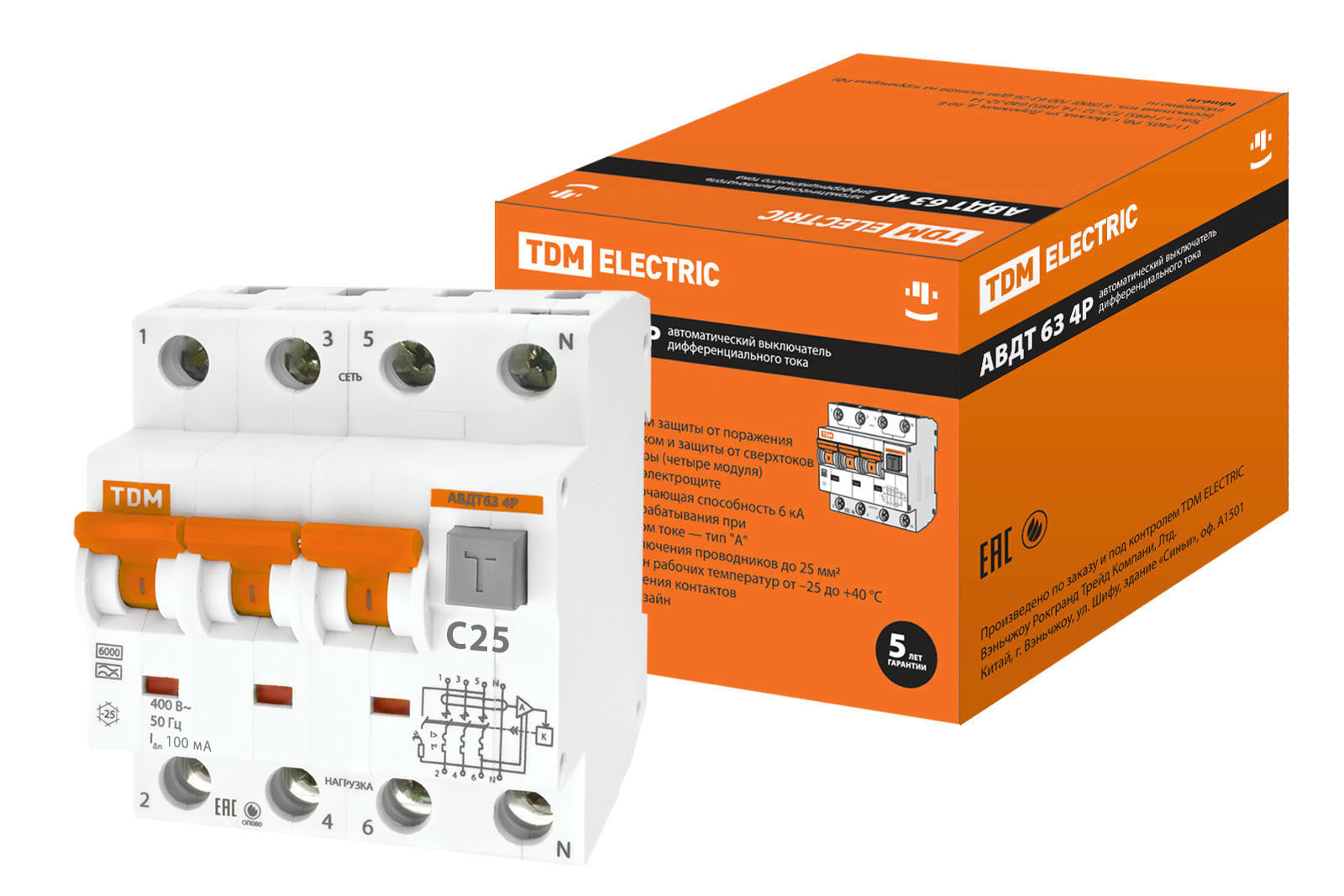

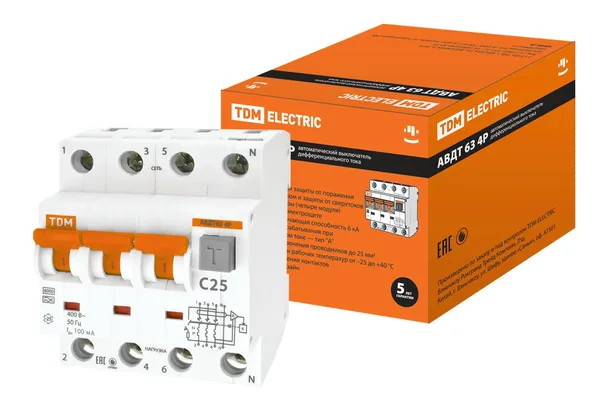

Дифференциальный автоматический выключатель АВДТ 63 4П (3П+N) 25А С 100мА 6кА тип А TDM

Дифференциальный автомат 3П+N 25 А кривая C 100 мА — TDM.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Исполнение 3П+N — аппарат занимает 3 модуля на DIN-рейке.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
