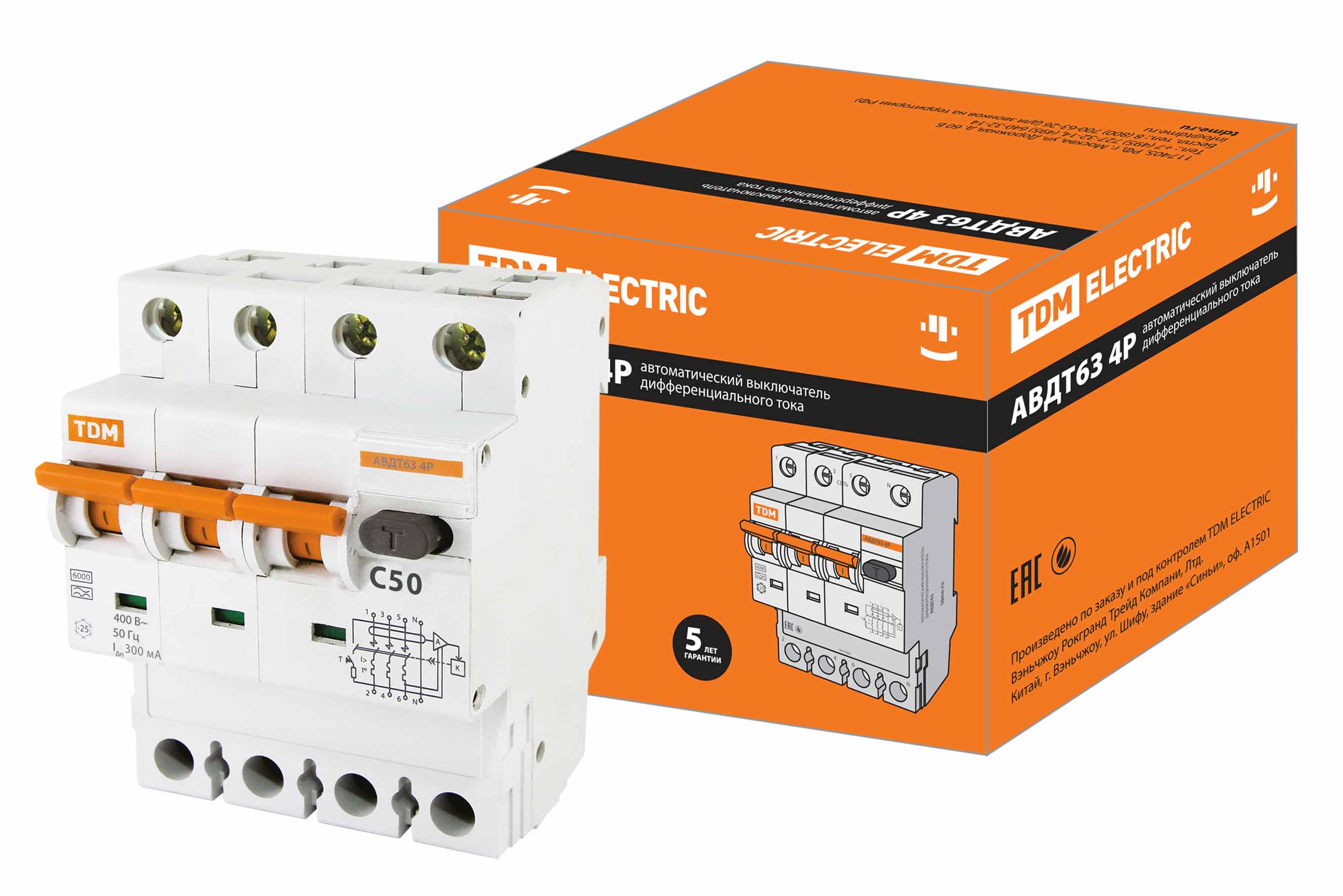

Дифференциальный автоматический выключатель АВДТ 63 4П (3П+N) 50А С 300мА 6кА тип А TDM

Дифференциальный автомат 3П+N 50 А кривая C 300 мА — TDM.

Исполнение 3П+N — аппарат занимает 3 модуля на DIN-рейке. 32–50 А — это ввод в квартиру или питание распределительного щита. Ток утечки 300 мА — противопожарная ступень на вводе. Человека она не защищает, для этого нужны 10 или 30 мА на групповых линиях.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
