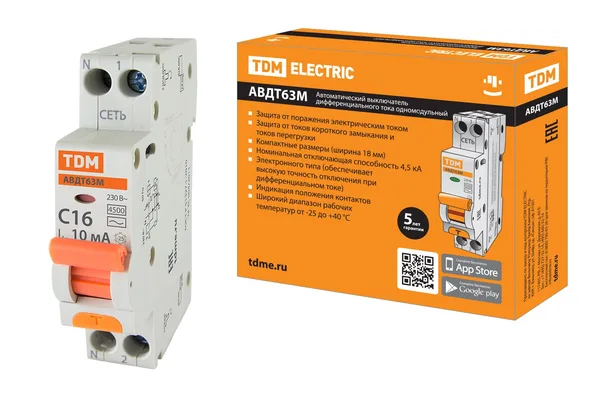

Дифференциальный автоматический выключатель АВДТ 63М 2П (1П+N) 16А С 10мА 4,5кА тип АС TDM

Дифференциальный автомат 1П+N 16 А кривая C 10 мА — TDM.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Тип AC реагирует только на синусоидальный переменный ток утечки. Ток утечки 10 мА — самая чувствительная ступень, её ставят на линии во влажных помещениях: ванная, бассейн, уличная розетка. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
