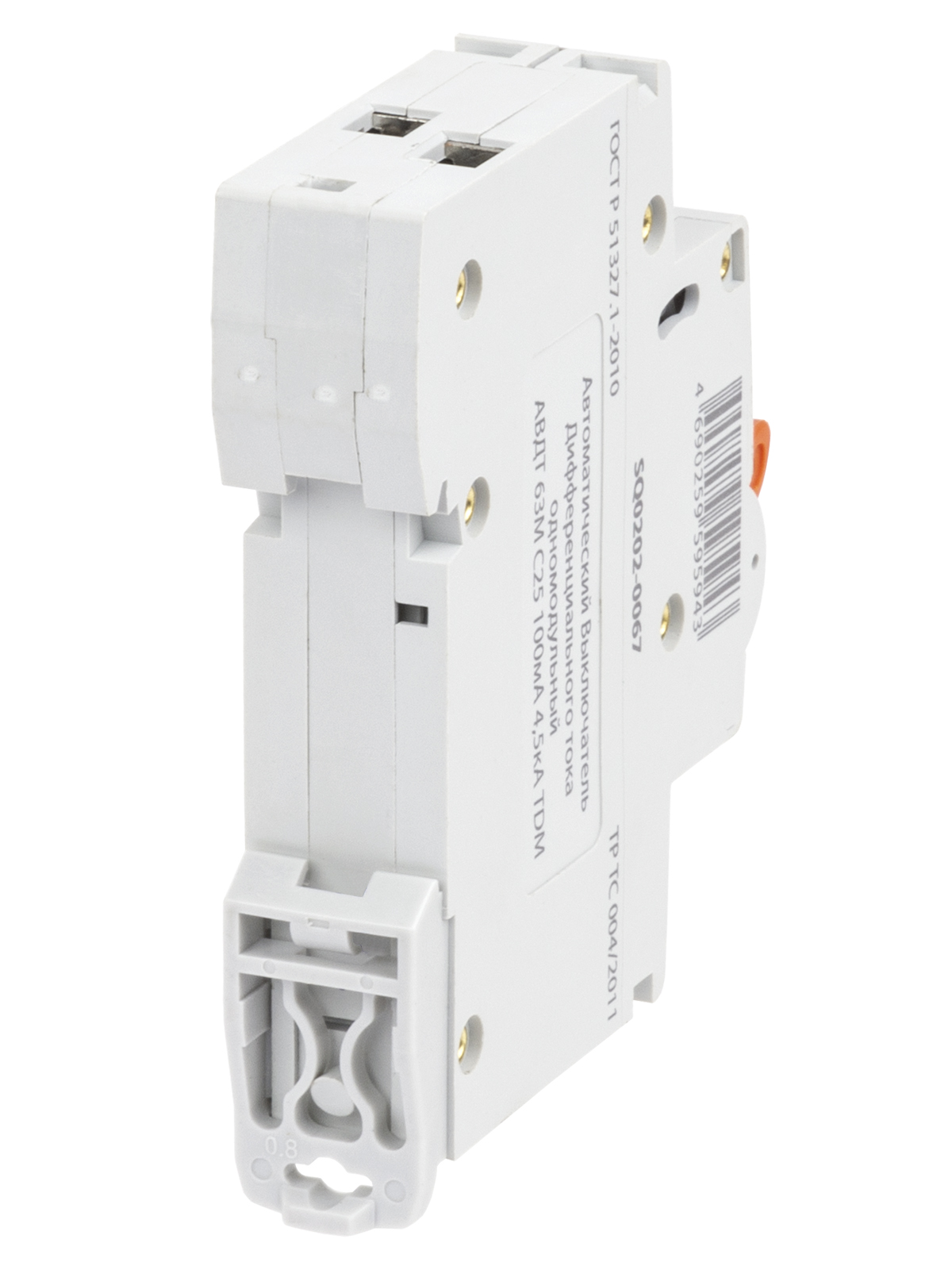

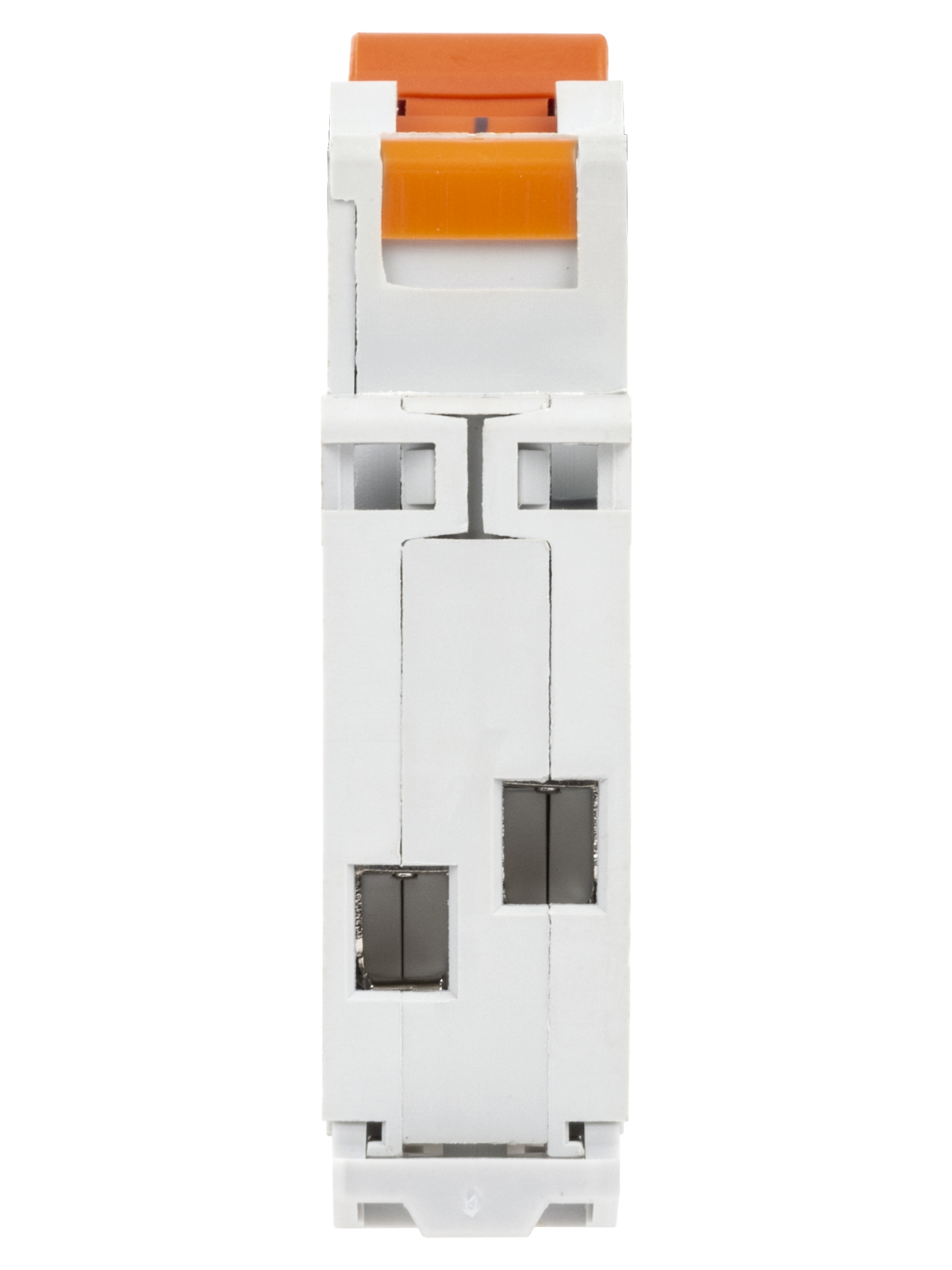

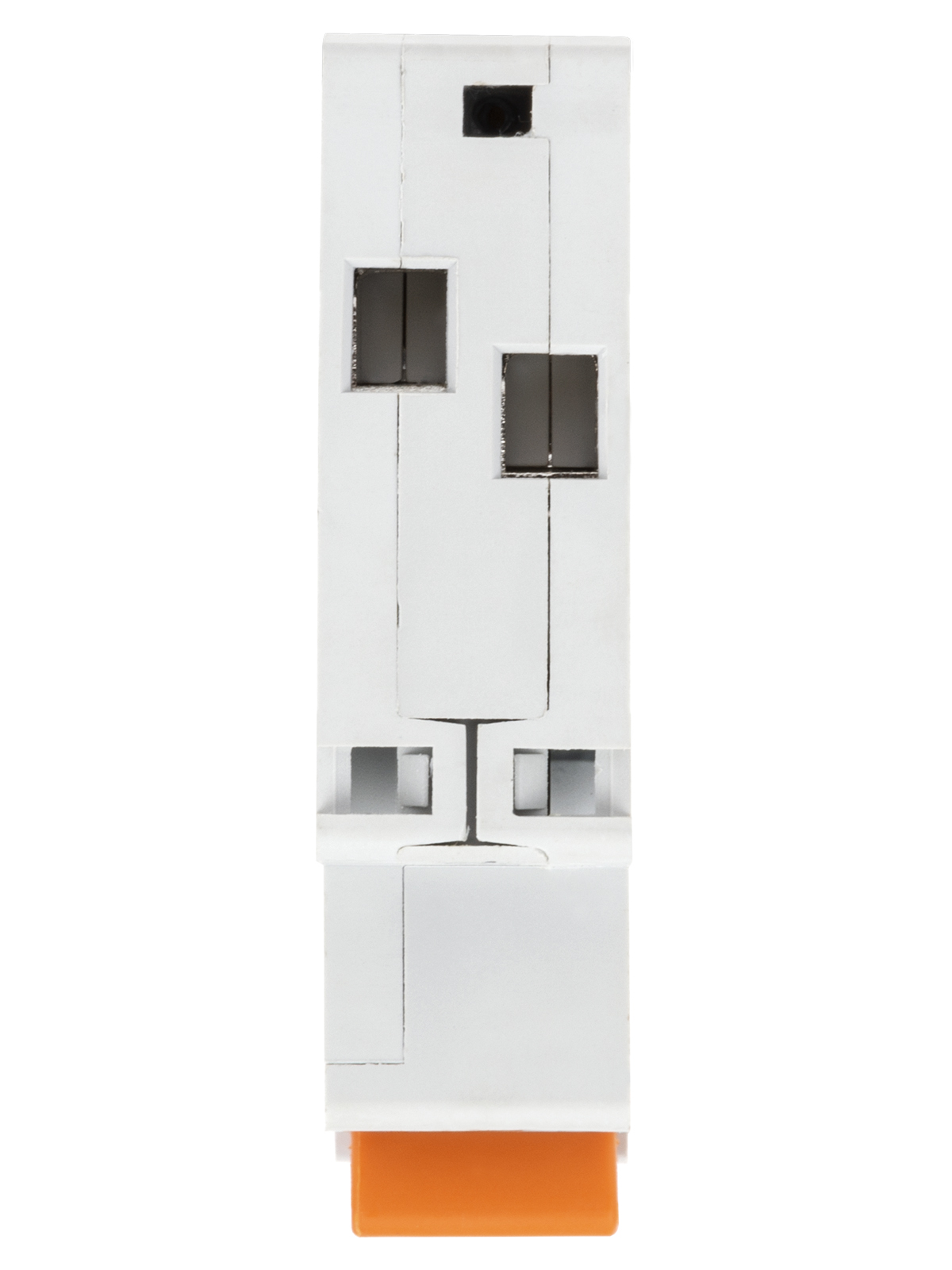

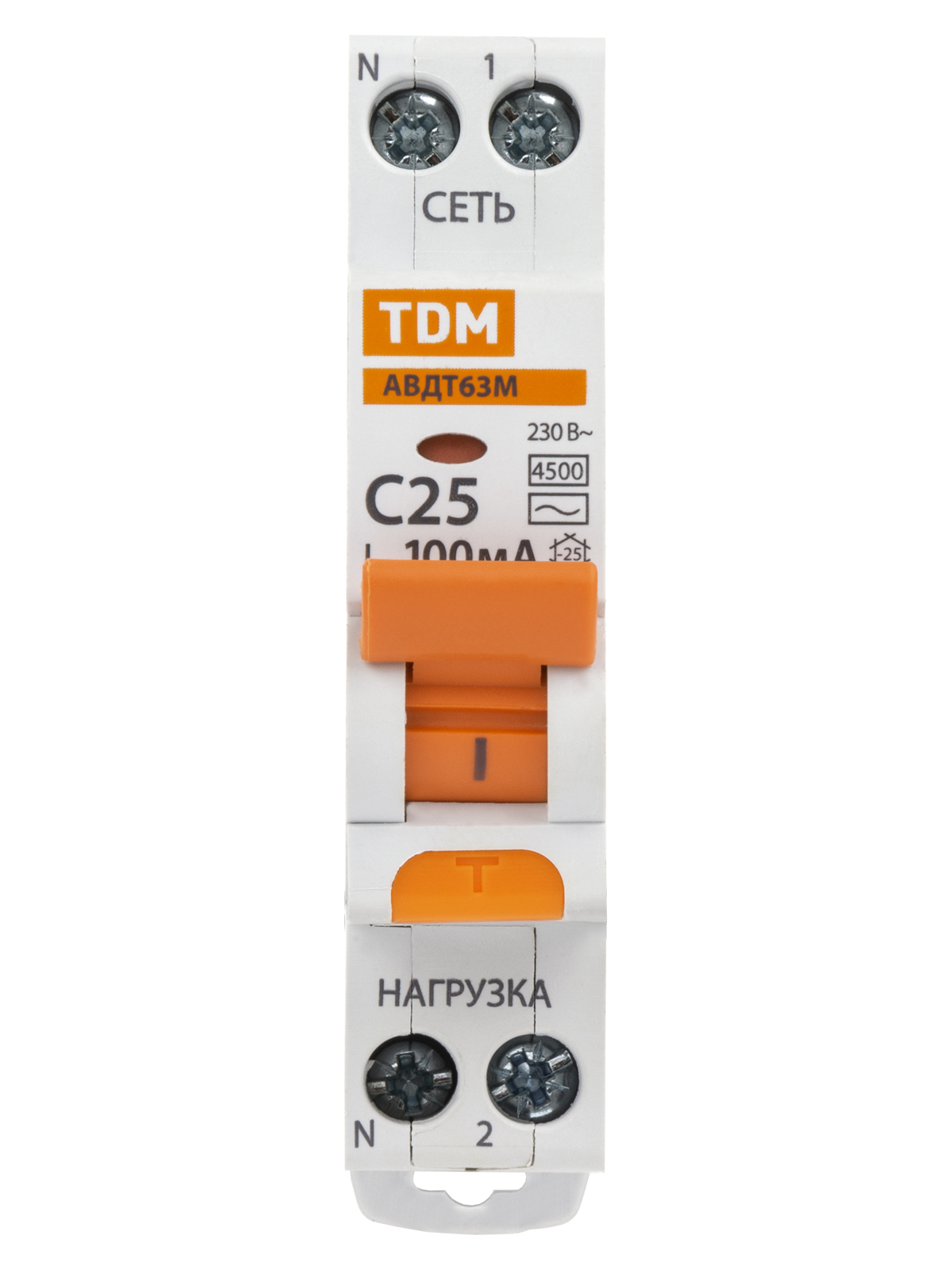

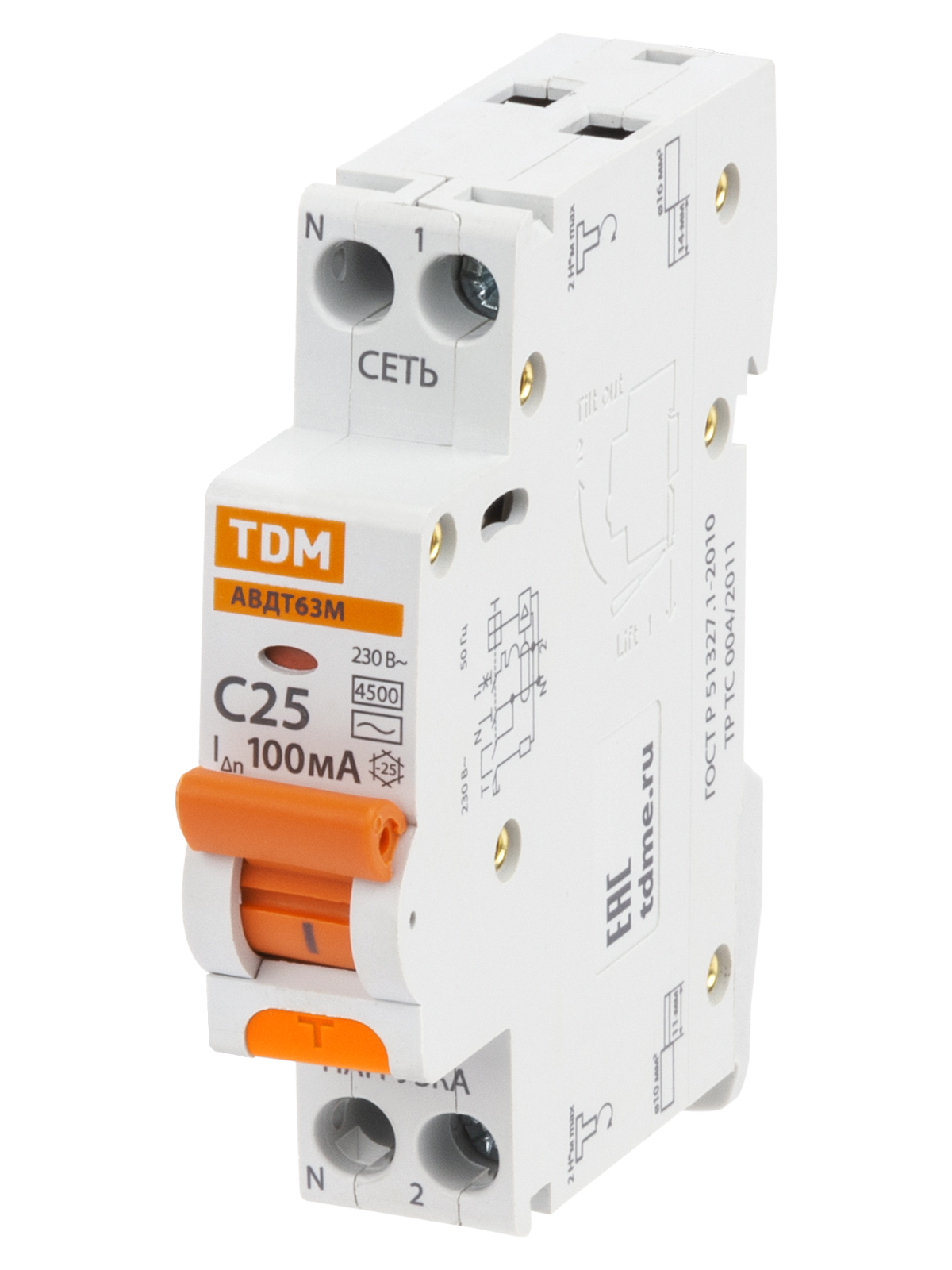

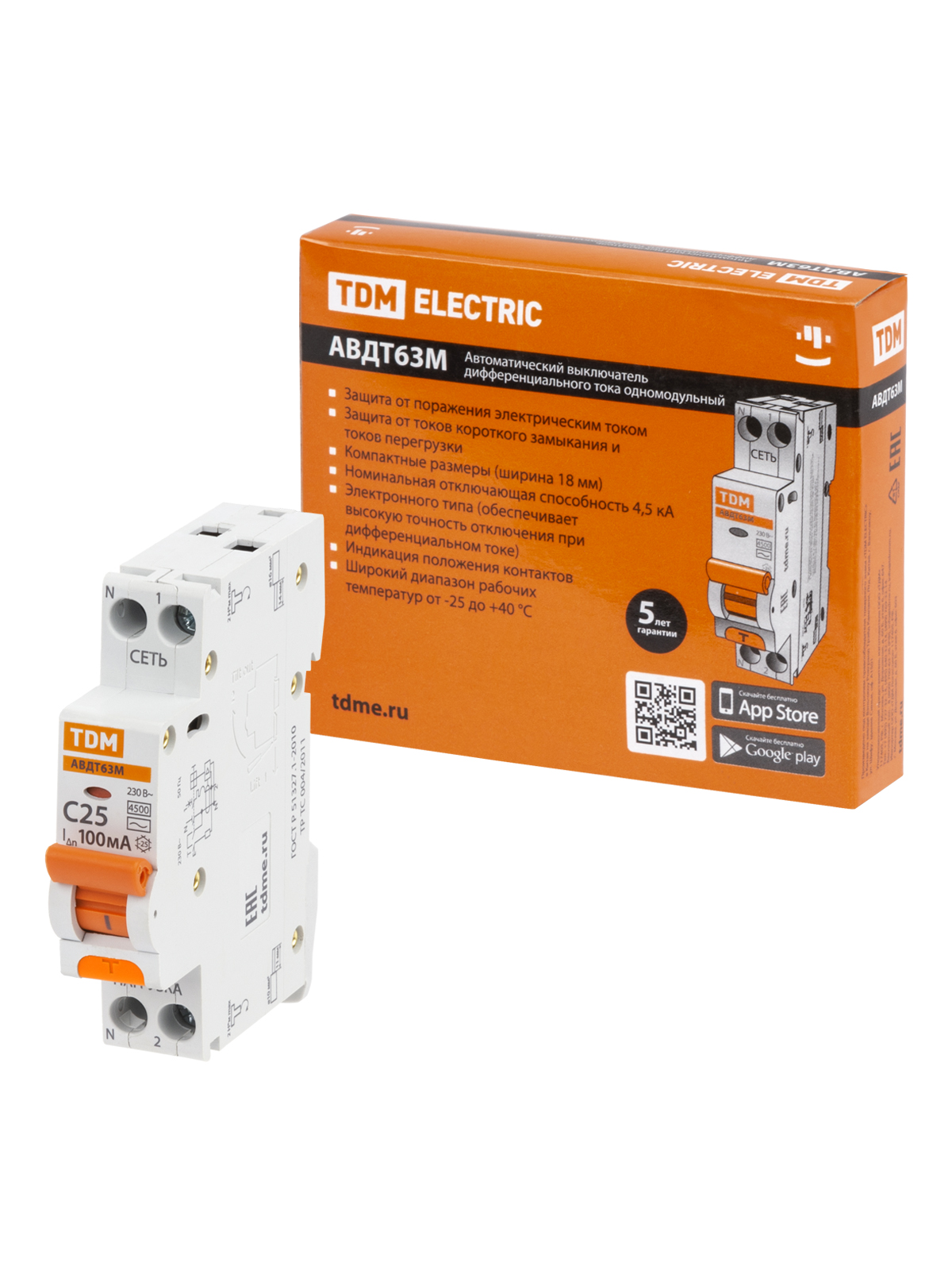

Дифференциальный автоматический выключатель АВДТ 63М 2П (1П+N) 25А С 100мА 4,5кА тип АС TDM

Дифференциальный автомат 1П+N 25 А кривая C 100 мА — TDM.

Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Тип AC реагирует только на синусоидальный переменный ток утечки. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
