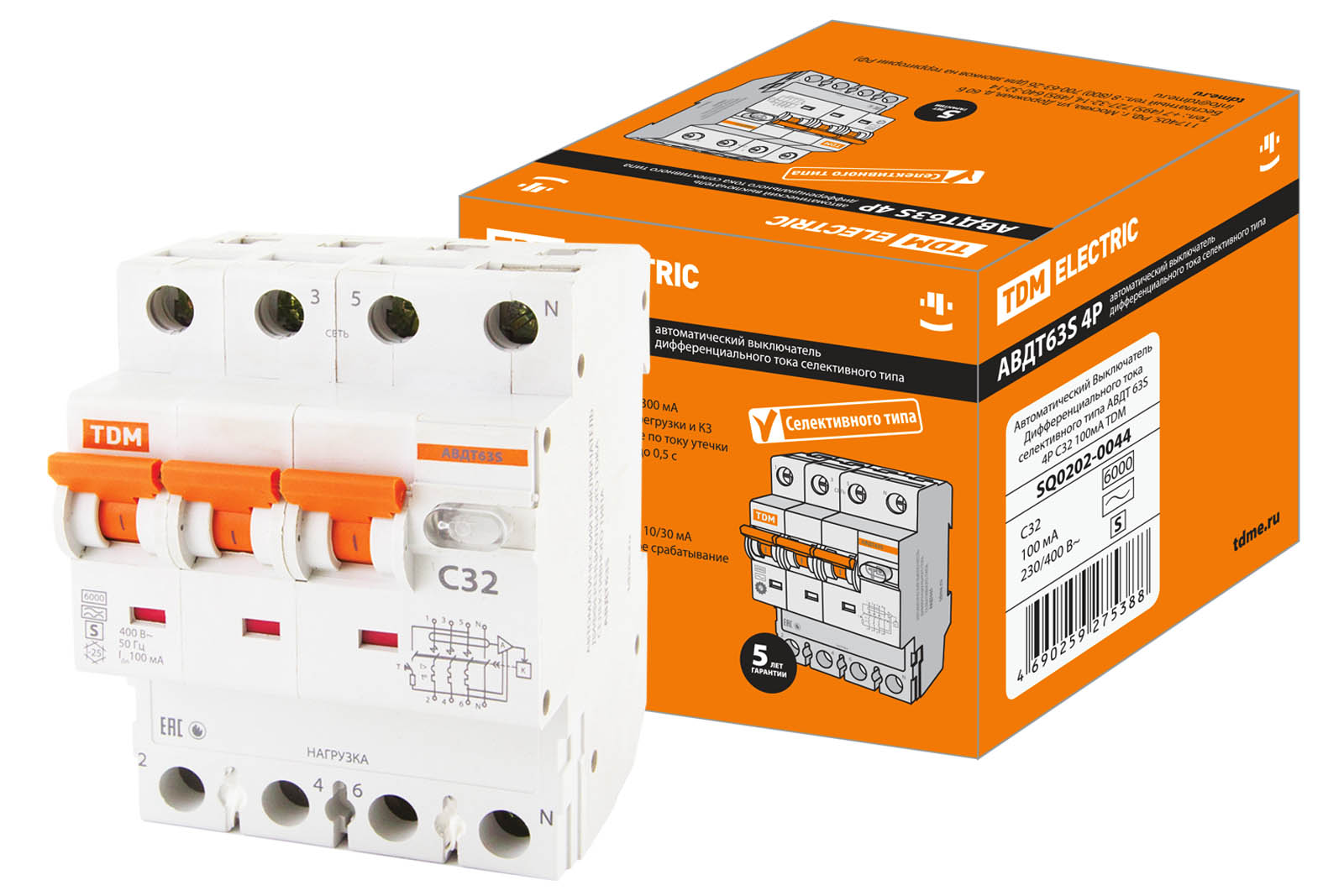

Дифференциальный автоматический выключатель АВДТ 63S 4П (3П+N) 32А С 100мА 6кА тип АС TDM

Дифференциальный автомат 3П+N 32 А кривая C 100 мА — TDM.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников. Тип AC реагирует только на синусоидальный переменный ток утечки.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 32–50 А — это ввод в квартиру или питание распределительного щита. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Исполнение 3П+N — аппарат занимает 3 модуля на DIN-рейке.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
