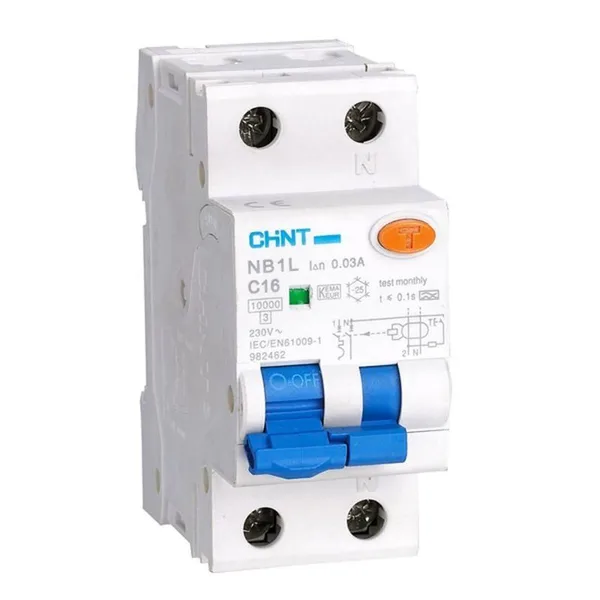

Дифференциальный автоматический выключатель NB1L 1П+N 20А С 30мА тип А 6кА (36mm) CHINT

Дифференциальный автомат 1П+N 20 А кривая C 30 мА — Chint.

Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Один модуль вместо двух: дифавтомат стережёт и перегрузку с коротким замыканием, и утечку тока мимо рабочих проводников. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Однополюсное исполнение занимает один модуль на DIN-рейке.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
