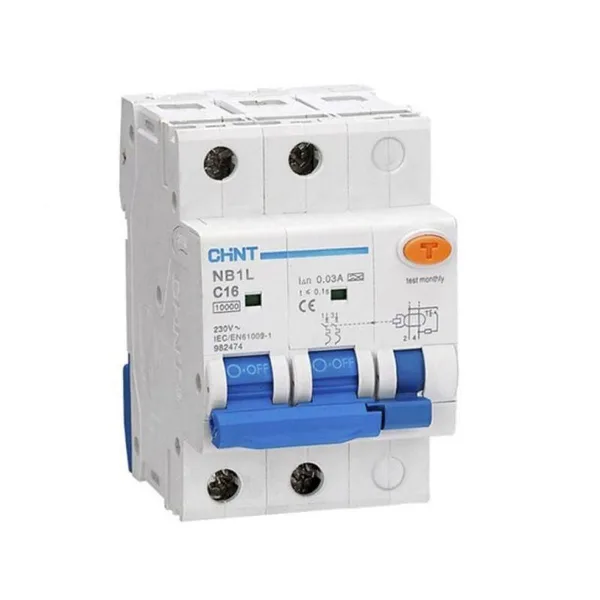

Дифференциальный автоматический выключатель NB1L 2П 16А С 30мА тип А 10кА (54mm) CHINT

Дифференциальный автомат 2П 16 А кривая C 30 мА — Chint.

Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
