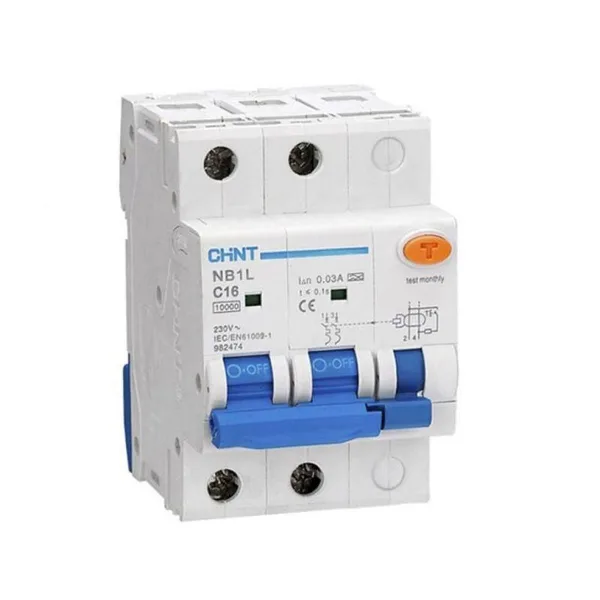

Дифференциальный автоматический выключатель NB1L 2П 16А С 30мА тип АС 10кА (54mm) CHINT

Дифференциальный автомат 2П 16 А кривая C 30 мА — Chint.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. 16 А — типовой номинал розеточной группы, 10 А — линии освещения. Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Тип AC реагирует только на синусоидальный переменный ток утечки. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.
