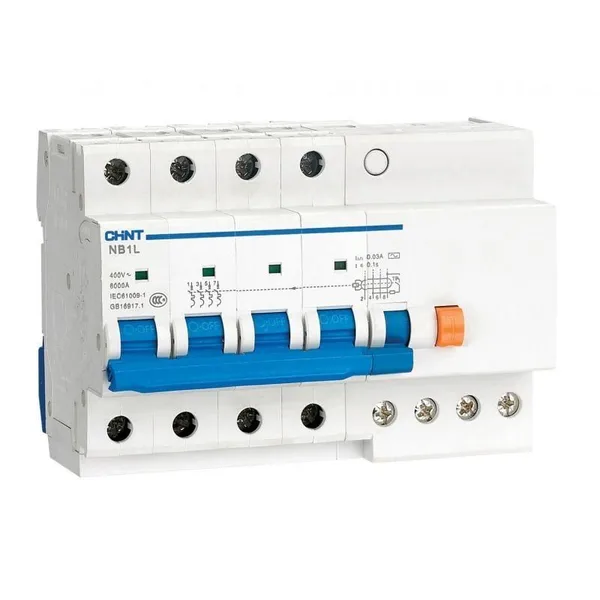

Дифференциальный автоматический выключатель NB1L-40 4П 25А С 300мА тип АС 6кА CHINT

Дифференциальный автомат 4П 25 А кривая C 300 мА — Chint.

Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Ток утечки 300 мА — противопожарная ступень на вводе. Человека она не защищает, для этого нужны 10 или 30 мА на групповых линиях. Тип AC реагирует только на синусоидальный переменный ток утечки.

Когда берут дифавтомат, а когда пару

Дифавтомат экономит место в щите: один модуль вместо автомата и УЗО. Зато при срабатывании не всегда понятно, что случилось — перегрузка или утечка, — а при отказе меняется целиком.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
