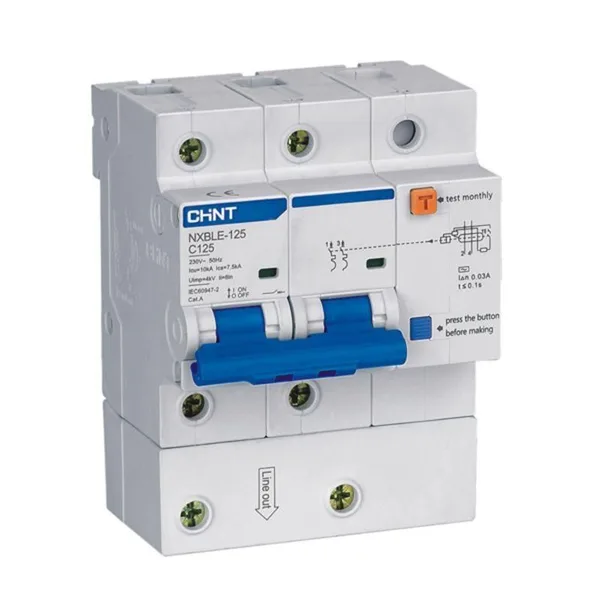

Дифференциальный автоматический выключатель NXBLE-125 1П+N 125А, х-ка С 100мА, электронный тип АС, х-ка С, 10кА CHINT

Дифференциальный автомат 1П+N 125 А кривая C 100 мА — Chint.

Тип AC реагирует только на синусоидальный переменный ток утечки. Дифференциальный автомат совмещает два аппарата: он защищает линию от перегрузки и короткого замыкания и одновременно отключает её при утечке тока на землю.

Однополюсное исполнение занимает один модуль на DIN-рейке. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Номиналы от 63 А работают на вводе и на магистральных линиях. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции.

Где ставят

Дифавтомат берут на отдельную ответственную линию — стиральная машина, бойлер, уличная розетка. На весь щит его ставить невыгодно: утечка в одной точке обесточит всё.
