Автоматический выключатель: ваш надёжный защитник электросети
В современном мире, где наша жизнь почти полностью зависит от электричества, безопасность электросети становится вопросом первостепенной важности. Ненадёжная электропроводка — одна из самых частых причин пожаров. Но есть устройство, которое стоит на страже вашего дома и оборудования — автоматический выключатель. Эта небольшая, но умная коробочка в электрощитке — ваш незаметный, но верный защитник.
Что такое автоматический выключатель и для чего он нужен?
Автоматический выключатель — это коммутационный аппарат, предназначенный для защиты электропроводки и оборудования от двух основных опасностей: токов короткого замыкания и перегрузки по току. В отличие от старых «пробок», которые нужно было менять после срабатывания, автомат готов к многократному использованию.
Проще говоря, если вы одновременно включили слишком много мощных приборов (обогреватель, чайник, стиральную машину) и проводка не выдерживает, или произошло короткое замыкание, именно автоматический выключатель мгновенно обесточит линию, предотвратив перегрев, возгорание и порчу дорогостоящей техники.
Устройство и принцип работы: как это устроено внутри?
Стандартный модульный автоматический выключатель, который мы видим в щитках, имеет корпус из прочного негорючего пластика и рычаг управления. Внутри скрывается сложный механизм, основными компонентами которого являются:
- Механизм свободного расцепления: обеспечивает срабатывание автомата даже при удержании рычага во включённом положении.
- Силовые контакты (подвижный и неподвижный): непосредственно проводят ток.
- Дугогасительная камера: гасит электрическую дугу, возникающую при размыкании контактов.
- Тепловой расцепитель: представляет собой биметаллическую пластину, которая изгибается при длительном превышении тока.
- Электромагнитный расцепитель: это катушка (соленоид) с сердечником, которая срабатывает при резком скачке тока.
Три режима работы автомата
- Нормальный режим: ток свободно протекает через замкнутые контакты, питая приборы.
- Защита от перегрузки: когда ток длительно превышает номинальный (например, на 45% больше), биметаллическая пластина теплового расцепителя постепенно нагревается, изгибается и через некоторое время (от нескольких секунд до часа) приводит к срабатыванию механизма. Это защищает проводку от перегрева.
- Защита от короткого замыкания: при резком, многократном превышении тока (например, в 3-10 раз и более) электромагнитный расцепитель срабатывает мгновенно (за доли секунды). Сердечник втягивается и вызывает расцепление, предотвращая разрушительные последствия КЗ.
Основные характеристики и маркировка: на что смотреть при выборе?
Чтобы правильно выбрать автоматический выключатель, нужно понимать его маркировку. Производители наносят на корпус всю ключевую информацию.
| Параметр | Что означает | Примеры / Расшифровка |
|---|---|---|
| Номинальный ток (In) | Максимальный ток, который автомат может проводить бесконечно долго без отключения. | 6А, 10А, 16А, 25А, 32А |
| Время-токовая характеристика (B, C, D) | Определяет диапазон токов срабатывания электромагнитного расцепителя. | B (3-5 In) – для длинных линий, C (5-10 In) – универсальный, D (10-20 In) – для двигателей |
| Отключающая способность | Максимальный ток короткого замыкания, который автомат может отключить, оставаясь работоспособным. | 4500A, 6000A (автоматический выключатель 6кА) |
| Количество полюсов | Число одновременно разрываемых цепей. | 1P, 2P, 3P |
Помимо этого, на корпусе вы найдете информацию о номинальном напряжении, классе токоограничения, схеме подключения и соответствии ГОСТам.
Виды автоматических выключателей и их применение
Автоматы классифицируются по конструкции и назначению. Для правильного выбора важно понимать эти различия.
| Тип автоматического выключателя | Краткое описание | Сфера применения |
|---|---|---|
| Модульный автоматический выключатель | Компактный, монтируется на DIN-рейку. Имеет модульную ширину (кратную 17,5 мм). Самый распространенный тип для квартир и домов. | Квартирные щитки, распределительные щиты в зданиях. |
| Автоматический выключатель 1P (однополюсный) | Разрывает один провод (обычно фазный). | Защита отдельных линий освещения и розеток в однофазных сетях. |

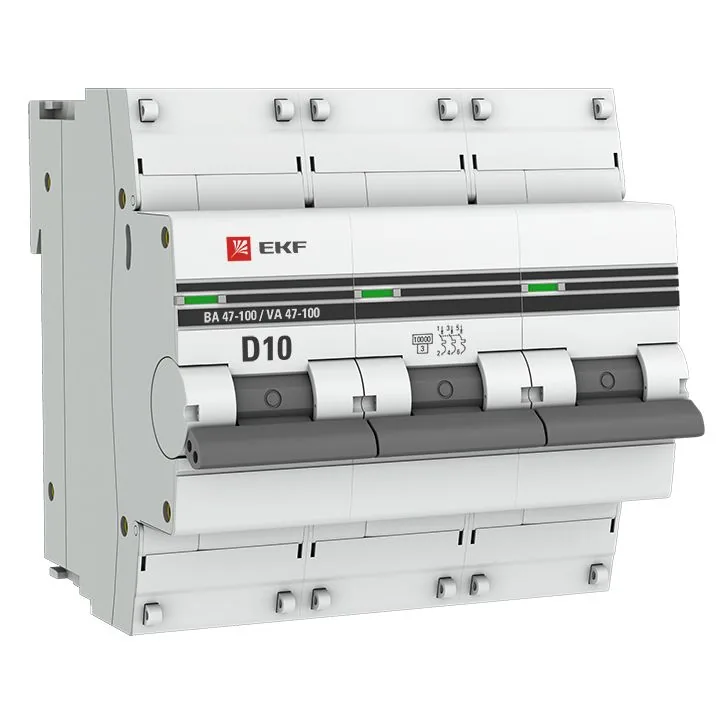

| Автоматический выключатель 3P (трехполюсный) | Разрывает все три фазы одновременно. | Защита трехфазных потребителей: электродвигатели, станки, мощные водонагреватели. |

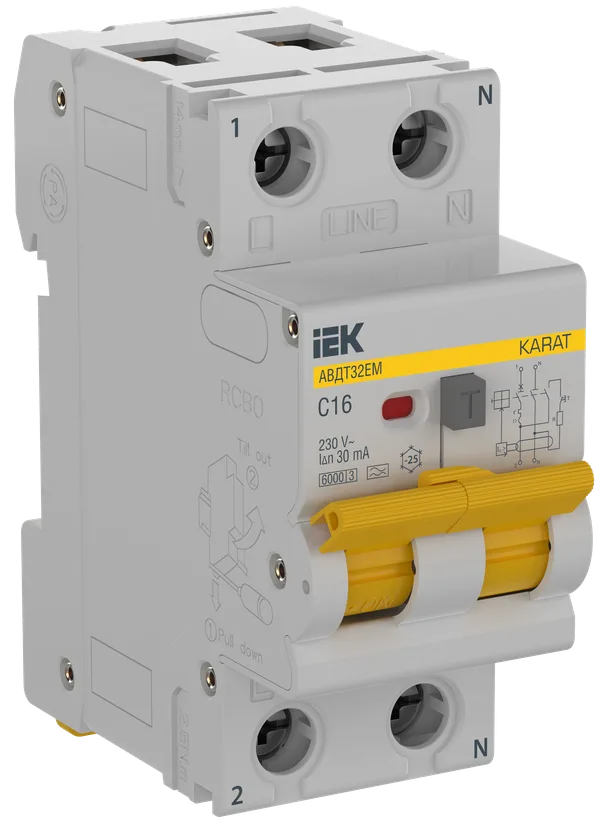

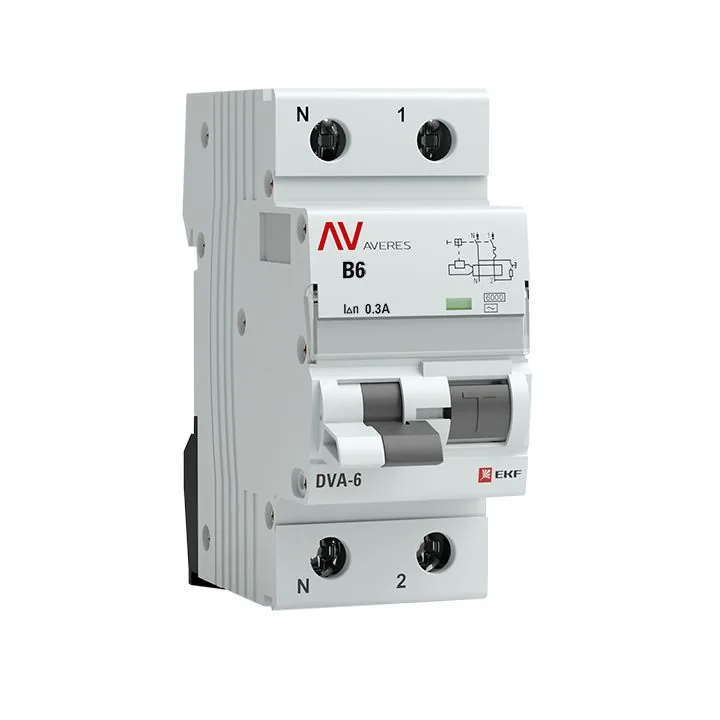

| Дифференциальный автоматический выключатель | Комбинированное устройство, совмещающее в себе функции автомата и УЗО. Защищает не только от КЗ и перегрузок, но и от утечек тока, опасных для жизни человека. | Установка в помещениях с повышенной влажностью (ванные, кухни), для защиты наружных розеток. |
Стоит отдельно упомянуть одну из самых популярных и надежных серий — выключатель автоматический ВА47 29. Это модульные автоматы, соответствующие российским стандартам, которые предлагают оптимальное соотношение цены и качества и широко используются как в быту, так и в промышленности.
Кабель и проводМы собрали для вас товары с ценой ниже рынка — 8 962 товараВыбрать и заказать
Как правильно выбрать номинал и характеристику?
Неправильно подобранный автомат может либо постоянно ложно срабатывать, либо, что хуже, не сработать в аварийной ситуации.
- Определите сечение проводки. Это самый важный шаг. Автомат защищает в первую очередь проводку, а не приборы. Для алюминиевого провода сечением 2,5 мм² максимальный ток составляет около 16А, значит, и автомат нужен на 16А.
- Выберите времятоковую характеристику. Для большинства розеточных и осветительных групп в квартире идеально подходит характеристика «C». Характеристика «B» подойдет для длинных линий (например, в частном доме), а «D» — для устройств с высокими пусковыми токами (двигатели, компрессоры).
- Определите необходимое количество полюсов. Для обычной комнатной розетки достаточно автоматического выключателя 1Р. На ввод в квартиру лучше поставить двухполюсный (2P). А для защиты трехфазной цепи, например, мощного станка, необходим автоматический выключатель 3Р.
Распределение автоматов по характеристикам в типовом квартирном щитке
Вопросы и ответы (FAQ)
Вывод: Правильно подобранный и установленный автоматический выключатель — это не просто формальность, требуемая ПУЭ, а важнейший элемент безопасности вашего дома, офиса или предприятия. Он защищает от реальных угроз, сохраняя ваше имущество, а главное — жизнь и здоровье.
