Автоматический выключатель — это аппарат защиты, который сам отключает линию при перегрузке или коротком замыкании и позволяет вручную снять с неё напряжение. В разделе — автоматы CHINT, EKF, IEK, DKC, DEKraft, TDM, PROMPOWER, ABB, Schneider Electric и КЭАЗ.
Купить автоматический выключатель: модульный или силовой
Автоматический выключатель выбирают прежде всего по типу. Модульные автоматы ставят на DIN-рейку в квартирных, этажных и распределительных щитах, их токи — до 125 А. Силовые автоматы в литом корпусе рассчитаны на токи до 1600 А и ставятся во ВРУ и на линии к крупным потребителям. Воздушные автоматы CHINT NA1 и EKF ВА-45 работают на вводе от трансформатора на токи в тысячи ампер. Подробнее — в разделах модульных и силовых автоматов.
Вводной автомат для квартиры, дома и щита
Вводной автомат стоит первым после счётчика или на вводе в щит и отключает весь объект. Для однофазного ввода берут 2П, чтобы разрывать фазу и ноль, для трёхфазного — 4П. Номинал вводного автомата задают технические условия на присоединение и проект. Он должен быть больше номиналов групповых автоматов, а селективность при КЗ проверяют расчётом. Для ВРУ здания вводным служит силовой автомат, например IEK ВА88 или CHINT NM8N.
Автоматические выключатели C, B и D на 4,5, 6 и 10 кА
Автоматические выключатели C ставят на розетки и освещение, B — на длинные линии без пусковых токов, D — на двигатели и трансформаторы. Цифра в кА — отключающая способность: наибольший ток КЗ, который аппарат способен отключить. По ПУЭ она должна соответствовать максимальному току КЗ в начале защищаемого участка. Для квартир чаще берут 4,5 или 6 кА, ближе к трансформатору — 10 кА и выше. Автоматы для сетей до 1000 В переменного тока относятся к низковольтному оборудованию по ТР ТС 004/2011.
Автоматы IEK, EKF, CHINT, DEKraft и Schneider Electric

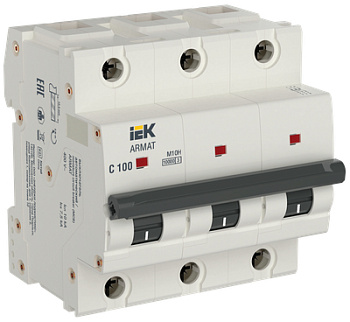

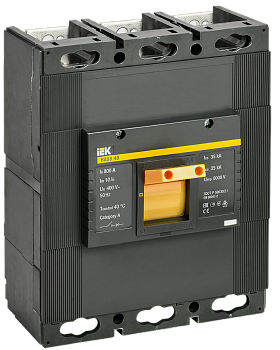

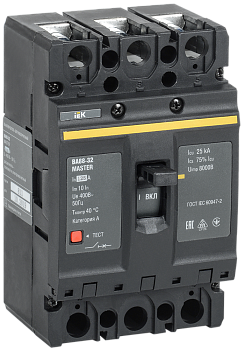

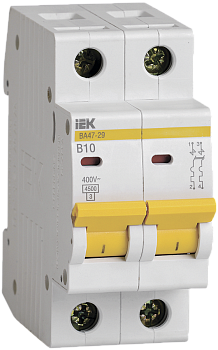

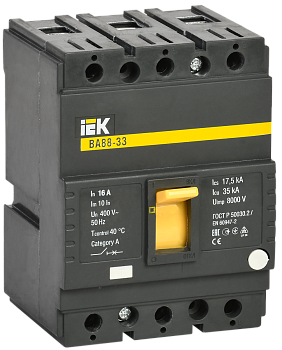

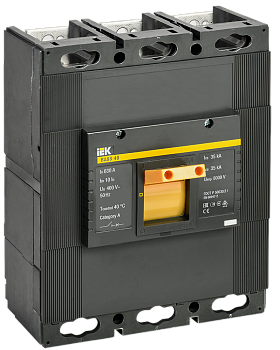

Автоматы IEK представлены сериями ВА47-29, ВА47-100, ARMAT и силовыми ВА88. У EKF есть PROxima ВА 47-63N, AVERES и ВА-99. CHINT выпускает модульные NXB-63 и NB1-63 и силовые NM8N. DEKraft предлагает ВА-101, ВА-103 и ВА-105, в том числе ВА-103М без теплозащиты и ВА-105 на 250 В DC. Schneider Electric — это EASY 9, RESI9, City9 Set и Acti9 iC60N. У КЭАЗ есть OptiDin BM63 в исполнении УХЛ3.
Какой автомат ставить на розетки и освещение
Номинал автомата не должен превышать допустимый ток кабеля, поэтому сначала смотрят на сечение и способ прокладки. Для розеток обычно берут характеристику C, для освещения — B или C. Многопроволочный провод перед подключением обжимают наконечником, а клемму затягивают с усилием из паспорта аппарата. Нужен расчёт сечений для всего щита? Укажите нагрузки в заявке.
Автоматические выключатели оптом
Пришлите однолинейную схему, спецификацию или перечень автоматов с номиналами и характеристиками. Мы подберём аппараты одной серии или аналоги, назовём оптовую цену и выставим счёт юрлицу или ИП. Другое оборудование для щитов — в разделе низковольтного оборудования.
