Кабель огнестойкий — кабельное изделие, которое продолжает питать линию во время пожара. Огнестойкость даёт слюдяная лента под изоляцией жилы: она спекается в керамику и держит цепь под открытым пламенем от 90 до 180 минут. По ГОСТ 31565-2012 такое исполнение маркируют индексом FR — отсюда обозначения нг(А)-FRLS, нг(А)-FRHF и нг(А)-FRLSLTx.

В разделе собрано более 2 700 позиций: силовые марки на 0,66 и 1 кВ, изделия парной скрутки для систем ОПС и СОУЭ, экранированные, бронированные и интерфейсные исполнения. Сечения от 0,35 до 240 мм², жилы медные. Отрез от метра, целые бухты и барабаны, отгрузка и доставка по всей России.

В заявках и сметах марку часто пишут кириллицей: ФРЛС, ФРЛС нг, пожарный ФРЛС. Это то же исполнение нг(А)-FRLS, товар лежит здесь же. Встречается и вторая словоформа — провод FRLS, FRHF провод, провод КПСнг(А). Формально это кабельная продукция, но искать её привыкли именно так, поэтому ассортимент собран в одном разделе.

Кабель FRLS, FRHF и FRLSLTx: чем отличаются исполнения

Три буквенных индекса после FR описывают не огнестойкость, а поведение оболочки при горении. Способность работать под пламенем у всех трёх одинаковая. Разница в том, чем дышат люди на путях эвакуации и что происходит с оборудованием после тушения.

Вывод короткий. FRLS — базовый и самый ходовой класс, на него приходится примерно три четверти наших отгрузок по этой группе. FRHF берут туда, где дым не должен разъедать металл и электронику. Малотоксичное исполнение требуют нормы для объектов классов функциональной пожарной опасности Ф1.1–Ф4.1 — там, где эвакуируют детей и маломобильных людей.

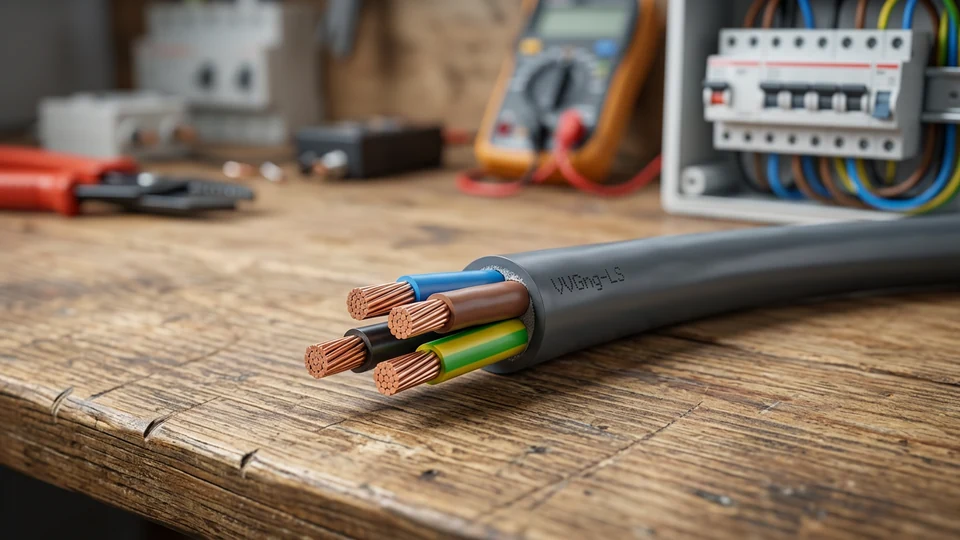

Частая ошибка проектировщика — путать FR-исполнение с нг(А)-LS. Индекса FR у второго нет: он не распространяет горение, но под пламенем гаснет через несколько минут. Если по проекту питается противопожарная система, нг(А)-LS приёмку не пройдёт. Сравнить исполнения удобно на странице ВВГнг(А)-LS и в разделе безгалогенных марок нг(А)-HF.

Расшифровка маркировки нг(А)-FRLS и нг(А)-FRHF

Маркировка читается блоками: сначала конструкция, потом категория пожарной безопасности, потом поведение при горении. Ниже — что стоит за каждым элементом записи вида «ВВГнг(А)-FRLS 3х2,5 ок-0,66».

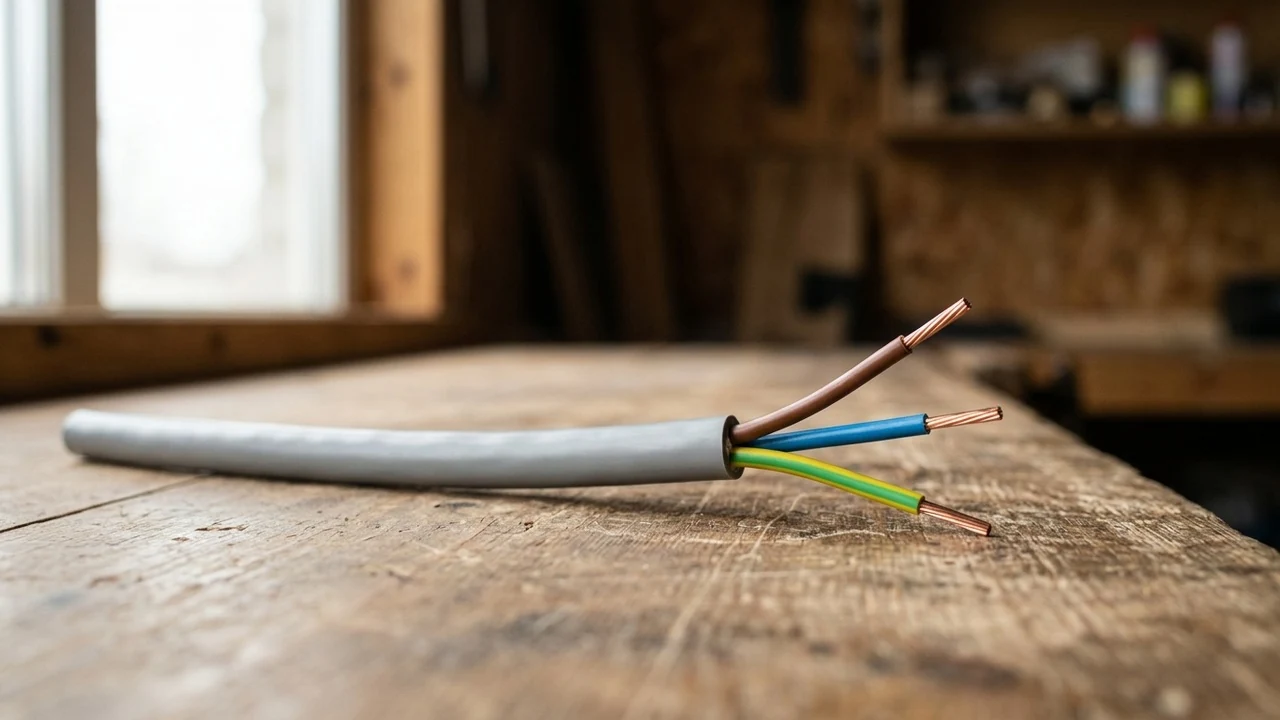

Буквы у жил в проекте обозначают функцию, а не конструкцию: L — фаза, N — рабочий нуль, PE — защитный проводник жёлто-зелёного цвета. В четырёх- и пятижильных марках жилы N и PE идут уменьшенного или равного сечения, это указано в паспорте на маркоразмер. Отдельные проводники заземления берут в разделе жёлто-зелёного провода.

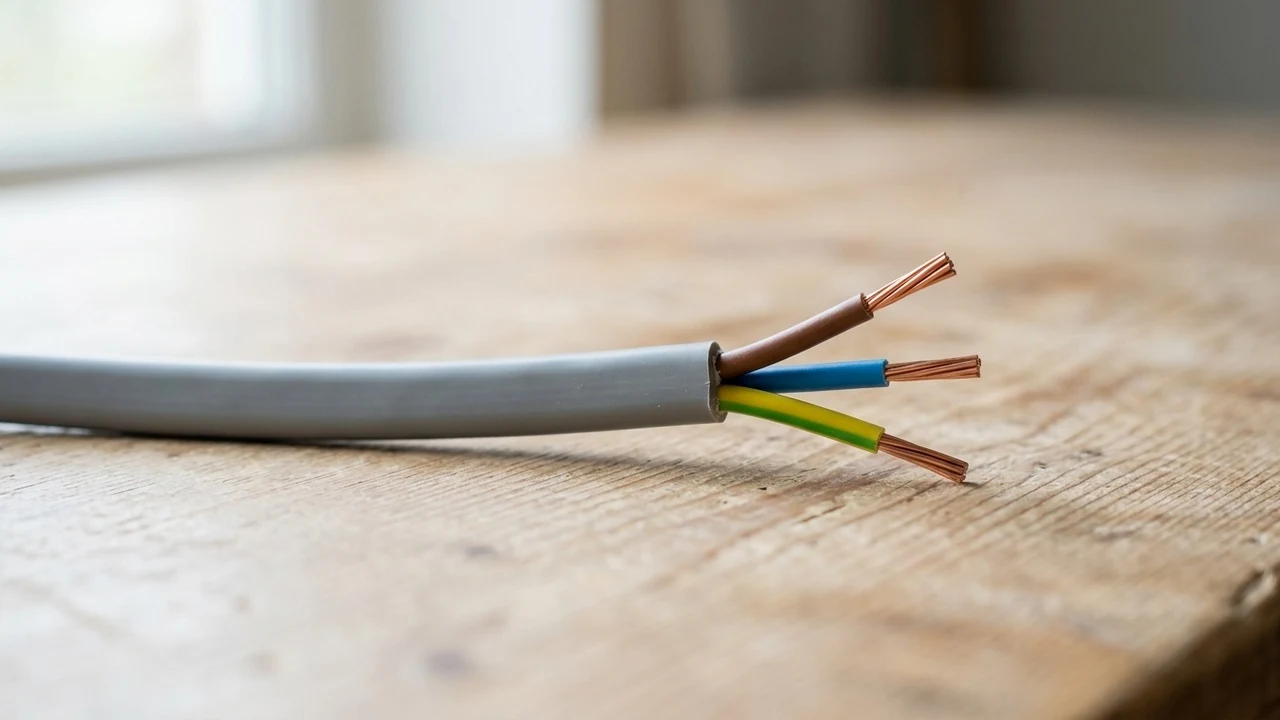

Запись сечения в спецификациях встречается в двух видах: 3х1,5 и 3х 1,5, 1х2х0,75 и 1х2х 0,75. Это один и тот же маркоразмер, разница только в пробеле. Первая цифра — число жил или пар, вторая — сечение в квадратных миллиметрах.

Категории пожарной безопасности: нг(А), нг(В) и нг(С)

Кабели силовые огнестойкие, не распространяющие горение, различаются по объёму горючей массы, при котором испытание считается пройденным. Категория указана в скобках сразу после индекса «нг» и определяет, сколько изделий разрешено уложить в один пучок.

На практике 95 процентов проектов пишут категорию (А) — она универсальна и не требует пересчёта заполнения лотка. Категории (В) и (С) в рознице почти не встречаются, и заказывать их под конкретный объект приходится отдельной партией.

Марки огнестойких кабелей FRLS и FRHF в наличии

Огнестойкое исполнение существует почти у любой базовой конструкции. Ниже — марки, которые реально ходят на российских объектах и которые мы держим на складе.

Заводы, чью продукцию мы возим постоянно: «Спецкабель», «Технокабель-НН», «Паритет», «Электрокабель Кольчугино», «Камкабель», «Рыбинсккабель». Спецкабель FRLS и FRHF спецкабель чаще спрашивают под слаботочку и проекты с жёсткой привязкой к ТУ. Если в проекте прописан конкретный изготовитель — пишите на sale@volt-market.com, отдел оптовых продаж проверит остатки и сроки.

Силовые изделия с медной жилой лежат также в общем разделе силовых исполнений, а исполнение ВВГнг(А)-FRLS вынесено в отдельную подкатегорию с полным перечнем маркоразмеров.

Кабель КПСнг(А)-FRLS и экранированный КПСЭнг(А) для пожарной сигнализации

КПСнг(А)-FRLS — огнестойкая витая пара для шлейфов пожарной сигнализации, оповещения и управления. Оболочка оранжевая, из ПВХ пониженной пожарной опасности. Работоспособность под пламенем 180 минут. Стандартная поставка — бухты по 200 метров, отрез делаем от метра.

Буква Э в марке означает экран: алюмополимерная лента плюс медный дренажный проводник. Экранированный огнестойкий кабель ставят там, где рядом идут силовые линии или частотные преобразователи — без экрана шлейф ловит наводку и прибор сыплет ложняками. На объектах с большим количеством частотников мы всегда советуем версию с экраном: разница в цене окупается одним невыездом монтажной бригады.

Кабель пожарный FRLS, он же кабель пожарной сигнализации, — бытовые названия той же группы. Полный ассортимент слаботочки для охранно-пожарных систем собран в разделе сигнализации (ОПС).

Кабель для систем ОПС и СОУЭ огнестойкий: какое сечение брать

Сечение шлейфа считают не по току, а по падению напряжения на длине линии. Прибор должен видеть на конце шлейфа рабочее напряжение даже при сработавшем оповещателе. Ниже — практическая таблица, по которой мы подбираем позиции для систем ОПС уже несколько лет.

Кабель FRLS ОПС и FRHF СОУЭ отличаются только оболочкой, электрика одинаковая. Для интерфейса RS-485 берут витую пару с волновым сопротивлением 120 Ом в огнестойком исполнении — интерфейсное исполнение лежит в разделе интерфейсных марок.

Изделия парной скрутки нельзя тянуть в одном лотке с силовой линией без перегородки — это прямое требование СП 6.13130. Мы на этом видели пересдачу двух объектов подряд: шлейфы работали, но приёмка завернула монтаж по формальному признаку.

Силовые огнестойкие кабели на 0,66 и 1 кВ: ток и сечение

Силовые марки питают то, что обязано работать в пожар: насосы пожаротушения, дымоудаление, лифты для пожарных, аварийное освещение, системы подпора воздуха. Номиналы стандартные — 0,66 кВ и 1 кВ, в старой записи 660 В и 1 000 В. Жилы медные, однопроволочные (ок) или многопроволочные (мк).

Значения даны по ПУЭ для медных жил при температуре воздуха плюс 25 градусов. При прокладке пучком вводится понижающий коэффициент — на плотных трассах закладывайте на ступень больше. Ходовые маркоразмеры: 3х1,5 и 3х2,5 на групповые линии, 3х 2,5 в безгалогенном варианте на те же задачи, 5х2,5 и 5х4 на трёхфазные щиты с нулём и землёй.

Подобрать по сечению удобно через разделы 1,5 мм² и 2,5 мм², по числу жил — через трёхжильные и пятижильные позиции.

Где применяют огнестойкий кабель: объекты и системы

Требование FR-исполнения появляется там, где отключение питания во время пожара стоит человеческих жизней. Список объектов задают своды правил и техрегламент, а не желание проектировщика.

• Медицинские учреждения: операционные, реанимация, отделения интенсивной терапии;
• Метрополитен, автодорожные и железнодорожные тоннели, подземные паркинги;
• Торгово-развлекательные комплексы, стадионы, вокзалы, аэропорты;
• Высотные жилые дома и общественные здания с системами дымоудаления;
• Атомные и тепловые электростанции, нефтегазовые объекты, шахты;
• Школы, детские сады, интернаты, дома престарелых и инвалидов;
• Серверные, ЦОД и объекты связи с непрерывным питанием.

Системы, которые питает такая линия: автоматическая пожарная сигнализация, оповещение и управление эвакуацией, противодымная вентиляция, насосы внутреннего пожаротушения, лифты для транспортировки пожарных подразделений, аварийное и эвакуационное освещение. Ни одна из них не имеет права обесточиться раньше, чем закончится эвакуация.

Диаметр, вес и ГОСТ: параметры огнестойкого кабеля FRLS

Наружный диаметр кабеля FRLS нужен для расчёта заполнения лотка, трубы и гофры. Вес кабеля FRLS — для логистики и для крепежа на длинных вертикальных участках. Значения ниже ориентировочные: слюдяной барьер добавляет к диаметру обычного нг(А)-LS примерно от 0,3 до 0,8 мм, точные цифры смотрите в паспорте завода.

Нормативная база: ГОСТ 31565-2012 задаёт показатели пожарной безопасности и сами индексы нг, LS, HF, FR, LTx. ГОСТ 31996-2012 описывает конструкцию силовых марок с пластмассовой изоляцией. Испытания на огнестойкость проводят по ГОСТ IEC 60331-21, 60331-23 и 60331-25. ГОСТ кабели FRLS подтверждают сертификатом соответствия техрегламенту ТР ЕАЭС 043/2017 — кабель FRLS сертификат мы прикладываем к каждой отгрузке вместе с паспортом завода.

Кабель FRLS ХЛ — холодостойкое исполнение для неотапливаемых объектов и наружных трасс. Его берут на паркинги, эстакады и склады без отопления, где зимой минус тридцать, а дымоудаление обязано запуститься.

Огнестойкая кабельная линия и групповая прокладка кабелей FRLS

Огнестойкая кабельная линия — это не только провод, а сертифицированная сборка: марка плюс лоток или короб, плюс крепёж, плюс проходки. Предел огнестойкости присваивается всей конструкции целиком, и заменить в ней один элемент на «похожий» нельзя. Мы регулярно видим, как объект собирают на правильной марке, а крепёж берут обычный — сборка падает вместе с дюбелем на двадцатой минуте.

• Прокладка огнестойких кабелей ведётся отдельно от прочих линий или с перегородкой в лотке;
• Категория (А) означает допуск к групповой прокладке, объём горючей массы в пучке не ограничен;
• Групповая прокладка кабелей FRLS вместе с обычным ВВГ в одном лотке снимает категорию (А) со всего пучка;
• Кабельные проходки через стены и перекрытия герметизируют составом с нормируемым пределом огнестойкости;
• Распаячные коробки на трассе применяют огнестойкие, с тем же пределом, что у линии;
• Крепление — металлическими скобами и шпильками, пластиковые стяжки на таких трассах не применяются.

Трассу, которая должна пережить пожар, обычно ведут в металлическом лотке, коробе или в огнестойкий кабель-канал. Готовые решения смотрите в разделе кабеленесущих систем; бронированные варианты для переходов и подвалов — в разделе бронированного исполнения.

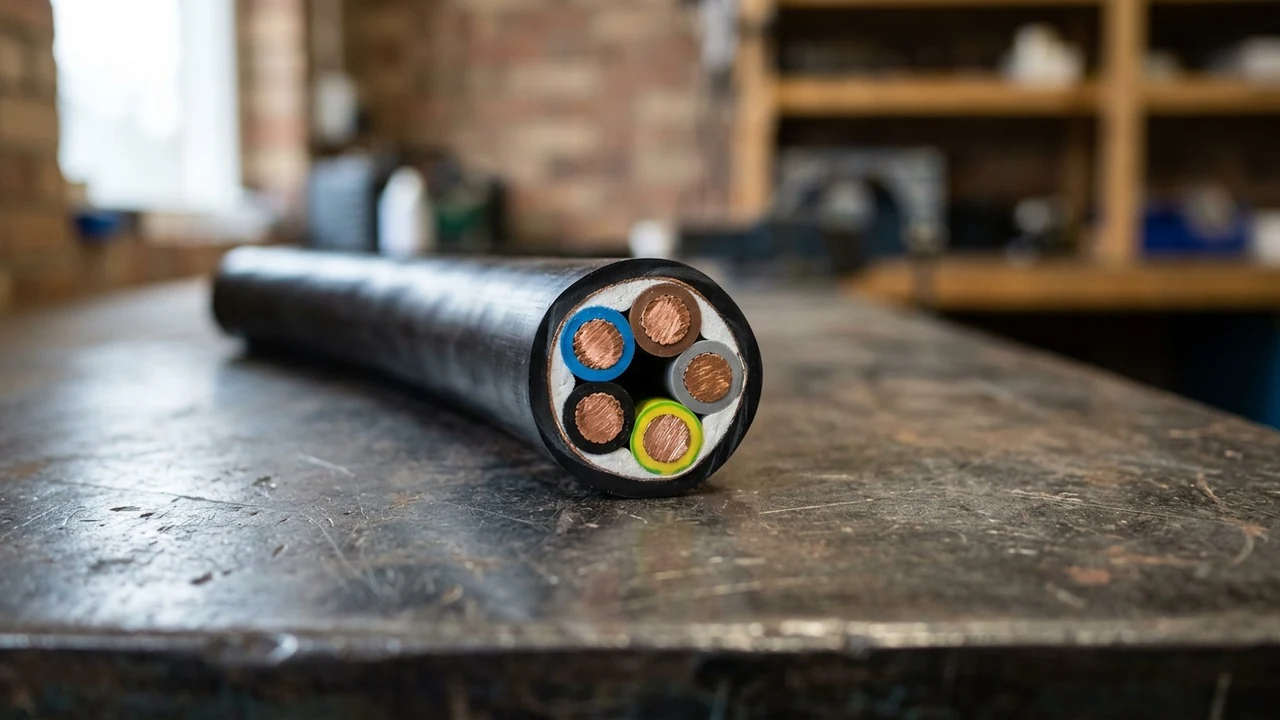

Экранированный, бронированный и оптический огнестойкий кабель

FR-исполнение давно вышло за пределы силовых линий. Сегодня в огнестойкой версии выпускают почти всю номенклатуру — от витой пары до оптики.

Смежные разделы: экранированные, оптоволоконные и контрольные марки, а также кабель для видеонаблюдения.

Приёмка партии огнестойкого кабеля: ГОСТ, сертификат, маркировка

Огнестойкое исполнение стоит дороже обычного, и подмена на объекте встречается чаще, чем хотелось бы. Проверка занимает пятнадцать минут и экономит месяцы разбирательств с надзором.

1. Бирка на барабане или бухте: полное обозначение марки, номер партии, дата выпуска, завод-изготовитель;
2. Тиснение на оболочке: марка дублируется по всей длине с шагом около метра — это обязательное требование;
3. Цвет оболочки: у сигнальных пар она оранжевая или красная, у силовых обычно оранжево-красная либо серая по ТУ;
4. Паспорт качества с указанием ТУ или стандарта, по которому изготовлена партия;
5. Сертификат соответствия ТР ЕАЭС 043/2017 и протокол испытаний на сохранение работоспособности;
6. Срез образца: под изоляцией жилы должна быть видна слюдяная лента — её отсутствие означает подмену.

Слюдяной барьер — самый надёжный визуальный признак. Обычная нг(А)-LS изоляция сидит на жиле напрямую, без блестящей подложки. Мы этот срез делаем на каждой первой отгрузке новому клиенту, чтобы он сам увидел разницу и потом не сомневался в партии.

Чем огнестойкий кабель отличается от негорючего и термостойкого

В обиходе эти слова путают, а в проекте они означают разные вещи. Негорючий — тот, что не поддерживает пламя и не переносит его по пучку. Огнестойкий — тот, что сам горит неохотно и при этом продолжает проводить ток. Термостойкий — тот, что годами живёт при высокой температуре, но в пожаре гибнет за минуты.

Противопожарный кабель FRLS объединяет первые пять свойств сразу: он и не разносит пламя, и мало дымит, и держит цепь под огнём. Термостойкость к этой группе отношения не имеет — для печей, саун и котельных берут совсем другие изделия с кремнийорганической изоляцией.

Ещё одно бытовое название — жаростойкий или пожаробезопасный провод. В прайсах заводов такого термина нет, в спецификациях его писать нельзя: приёмка ориентируется только на индексы по ГОСТ 31565-2012.

Как выбрать огнестойкий кабель под объект

Порядок выбора у нас всегда один, и он экономит покупателю и деньги, и пересдачу объекта.

1. Определите класс функциональной пожарной опасности объекта — от него зависит, хватит ли базового исполнения или нужен LTx;
2. Проверьте, есть ли рядом чувствительная электроника и метро-подобные условия — это аргумент за безгалогенную оболочку;
3. Посчитайте нагрузку и падение напряжения, выберите сечение по таблице выше;
4. Уточните способ прокладки: пучком, в лотке, в трубе, на улице — от этого зависят категория (А) и исполнение ХЛ;
5. Сверьте марку с проектом дословно: ППГнг(А)-FRHF и ППГнг(А)-HF — это разные изделия, второе не огнестойкое.

Короткий вердикт. Для шлейфов пожарной сигнализации берите КПСнг(А)-FRLS 1х2х0,75, при наводках — версию с экраном КПСЭнг(А). Для питания насосов и дымоудаления в обычном здании — силовая марка нужного сечения. Для метро, тоннелей и серверных — FRHF. Для детских и медицинских учреждений — FRLSLTx.

Пункт пятый стоит перечитать. Разница в одной паре букв между ППГнг(А)-HF и огнестойким ППГнг(А)-FRHF — это разница между принятым и заваленным объектом. Мы пару раз перехватывали такие заявки на этапе счёта, когда монтажник заказывал безгалогенную марку вместо огнестойкой.

Купить огнестойкий кабель FRLS и FRHF: цена за метр, наличие, доставка

Купить кабель FRLS в ВольтМаркете можно и метром, и целыми бухтами. Кабель FRLS цена считается за метр по сечению, числу жил и типу оболочки; кабели FRHF цена выше примерно на пятнадцать-двадцать процентов из-за безгалогенной композиции. Стоимость кабеля FRLS для юрлиц считаем индивидуально — под объём проекта даём отдельный прайс, оптом отгружаем с барабана.

• Отрез от одного метра без наценки за резку;
• Бухты по 100 и 200 метров, барабаны под большие сечения;
• Отгрузка и доставка по всей России за 1–3 дня;
• Счёт для юрлиц, отсрочка платежа, работа по договору и через тендерные площадки;
• Паспорт завода, сертификат соответствия и пожарный сертификат на каждую партию;
• Нашли дешевле — снизим цену.

Опыт по крупным поставкам у нас есть: на завод «АСТОН» в Бузулуке отгрузили 14 886 метров силовой кабельной продукции — семь фур за одну поставку. Работали по порту «Тамань» в Новороссийске, по логистическим центрам «Почты России» в Воронеже, Самаре и Уфе, по распределительному центру OZON в Новосибирске. Среди постоянных клиентов — «Лента», «Леруа Мерлен», холдинг «Металл Инвест», «Уральская Сталь».

Кабель огнестойкий цена под проект, подбор аналогов и резерв под график монтажа — через отдел оптовых продаж: sale@volt-market.com. Пришлите спецификацию, вернём расчёт со сроками по каждой позиции. Актуальные цены на ППГнг(А)-FRHF и остальные марки держим в карточках раздела. Провод FRLS цена и купить провод — те же позиции, отдельно искать не нужно.
