Контрольный кабель — это кабельное изделие с медными жилами сечением 0,75–10 кв. мм и числом проводников от 2 до 61, рассчитанное на переменное напряжение 660 В, которое передаёт сигналы в цепи управления, сигнализации, блокировки и измерения. От силового его отличает малое сечение при большом количестве жил: задача не в передаче мощности, а в проводке десятков независимых команд от шкафа автоматики до исполнительного механизма. В разделе более 370 позиций — экранированные, бронированные, гибкие многожильные исполнения нг(А)-LS, нг(А)-HF, нг(А)-FRLS и ХЛ.

Мы комплектуем щиты КИПиА и АСУ ТП больше десяти лет и видим одну и ту же ошибку: контрольные провода и кабели заказывают впритык, ровно по числу задействованных клемм. Через год добавляется датчик — и приходится тянуть вторую нитку. Закладывайте запас в 2–4 резервные жилы, это дешевле повторной прокладки трассы.

Контрольный кабель в АСУ ТП, КИПиА и шкафах управления

Область применения одна — вторичные цепи, то есть всё, что не несёт рабочий ток нагрузки. Внутри этой области задачи разные, и от задачи зависит исполнение.

Ключевой признак — вторичность цепи. Если по линии идёт команда, обратная связь или измерительный сигнал, это контрольная задача; если рабочий ток двигателя — уже силовая.

Контрольный, силовой и сигнальный кабель: чем отличаются

Три класса легко путают, потому что внешне изделия похожи. Разница — в назначении цепи и в допустимой нагрузке на жилу. Контрольно-силовые кабели занимают промежуточное положение: часть жил питает привод, часть уходит на управление, поэтому в одном изделии соседствуют разные сечения.

Отдельная история — контрольная жила кабеля в составе силовой линии. Такое изделие маркируют как силовое с контрольными жилами: рядом с рабочими проводниками идут тонкие сигнальные, обычно для контроля положения привода или температуры двигателя. Контрольно-сигнальные марки берут туда, где по одной трассе идут и команда, и обратная связь от датчика.

Кабель контрольный с медными жилами: устройство и изоляция

Стандартная конструкция описана в ГОСТ 1508-78 и состоит из четырёх слоёв. Токопроводящая жила — медная, однопроволочная (класс 1) либо скрученная из тонких проволок для гибкого исполнения. Изоляция контрольных кабелей выполняется из ПВХ пластиката, реже из полимерной композиции, не содержащей галогенов. Скрученный сердечник обматывают лентой, поверх идёт оболочка из ПВХ или безгалогенного пластиката, а при необходимости — экран и броня.

Медный проводник даёт вдвое меньшее сопротивление, чем алюминиевый того же сечения, поэтому в цепях измерения падение напряжения на длинной трассе остаётся в допуске. Именно поэтому контрольный кабель медный держит основную долю спроса, а алюминиевые марки остаются в энергетике на коротких участках. Изделие с медной жилой класса 1 монтируют стационарно, класса 5 — там, где нужен частый изгиб.

Сечение жил контрольных кабелей

Ряд сечений: 0,75 · 1 · 1,5 · 2,5 · 4 · 6 · 10 кв. мм. Для дискретных сигналов от реле и концевиков хватает 0,75 или 1 кв. мм. На 1,5 кв. мм переходят, когда нужен запас на механическую прочность при затяжке в клеммник. Сечение 2,5 и выше берут под цепи питания катушек пускателей и под совмещённые контрольно-силовые схемы.

Количество жил в контрольных кабелях: от 2 до 61

Типовой ряд: 4 · 5 · 7 · 10 · 14 · 19 · 27 · 37 · 61. Многожильные контрольные кабели на 19–61 жилу экономят место в лотке: одна нитка вместо восьми параллельных. В маркировке число жил пишут первым — например, 3х1 означает три проводника по 1 кв. мм. Подобрать по числу проводников удобно в разделе многожильных исполнений на 6–50 проводников.

Кабель контрольный экранированный: экран из фольги и медных проволок

Экран нужен там, где сигнал идёт рядом с силовой линией или частотным преобразователем. Кабель контрольный экранированный с медными жилами гасит наводки, которые иначе воспринимаются контроллером как ложное срабатывание. Применяют два типа: алюмополимерная лента с дренажным проводником — дешевле и легче, оплётка из медных проволок — надёжнее на подвижных участках.

• Общий экран — одна обмотка поверх скрученного сердечника, самый частый вариант.
• Контрольные кабели с экранированными жилами — каждая пара в своей фольге, применяют в КИПиА для аналоговых сигналов 4–20 мА.

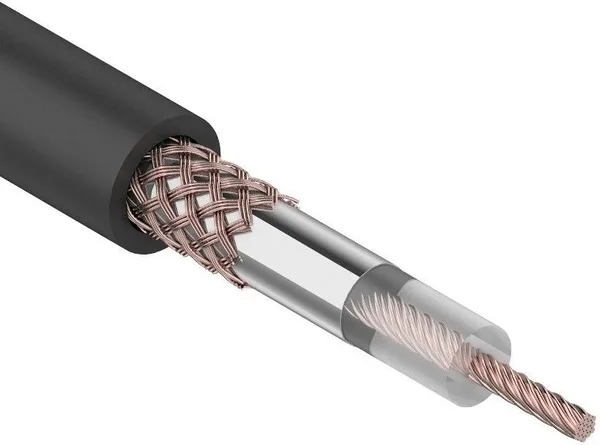

• Медный экран в виде оплётки — выбирают под гибкие экранированные исполнения и подвижные лотки.

Заземление экранов по ПУЭ выполняют с одной стороны, со стороны приёмника сигнала. Двустороннее подключение допустимо только при уравненных потенциалах, иначе по экрану пойдёт уравнительный ток и наводка вырастет. Экран разделывают и подключают на отдельную шину, а не на корпус шкафа.

Кабель контрольный бронированный и гибкий многожильный

Кабель контрольный бронированный получает поверх оболочки две стальные оцинкованные ленты — это защита от механических повреждений и от грызунов при прокладке в земле без трубы. Такие марки обозначают буквами Бб, а с ПВХ-шлангом поверх брони — БбШв.

Гибкая многожильная скрутка из тонких проволок даёт радиус изгиба в 3–4 раза меньше. Такие бухты берут на подвижные консоли, дверцы шкафов и вводы в вибрирующее оборудование, где жёсткая однопроволочная жила ломается по месту изгиба.

Контрольные кабели ЛС (LS), ХФ (HF) и FRLS: пожарные исполнения

Индекс после нг(А) описывает поведение оболочки в огне. Выбор диктует не привычка, а класс функциональной пожарной опасности объекта и требования технического регламента.

Для цепей пожарной автоматики берут только огнестойкую группу: линия обязана держать сигнал, пока насос или клапан дымоудаления не отработает. Подробнее об этих группах — в разделах огнестойких марок FRLS и безгалогенных нг(А)-HF.

Марки контрольного кабеля: таблица подбора

Марку читают слева направо: первая буква К — контрольный, дальше идут материалы изоляции и оболочки, затем экран, броня и пожарный индекс. Ниже — типы, которые чаще всего спрашивает проектировщик.

Что означают буквы в марке контрольного кабеля

Обозначение расшифровывается посимвольно, и по нему можно восстановить всю конструкцию, не открывая каталог.

Разбор по буквам читается так: К — вторичные цепи, В — пластикат на изоляции, вторая В — пластикат на оболочке, Э — экран поверх скрутки, нг(А)-LS — пониженная горючесть и низкое дымовыделение. Дальше через дефис идут число проводников и сечение, например 3х1 или 7х1,5.

Все исполнения самой массовой марки собраны в подразделе КВВГ, КВВГЭ и КВБбШв. Монтажные марки для приборных линий вынесены в монтажный раздел.

Технические характеристики контрольного кабеля

Вес контрольного кабеля считают по таблицам ГОСТ: изделие на 10 проводников по 1,5 кв. мм весит около 265 кг на километр, а бронированное того же исполнения — вдвое больше. Эту цифру закладывают в расчёт нагрузки на лоток и в транспортные расходы. Длину на барабане мы указываем в спецификации до отгрузки, чтобы не резать строительную длину без нужды.

Прокладка и монтаж контрольных кабелей

Прокладка силовых и контрольных кабелей по одной трассе разрешена, но с оговорками. ПУЭ требует разносить их по разным полкам лотка либо выдерживать расстояние по горизонтали не менее 100 мм; при параллельном ходе длиной свыше 50 м разнос увеличивают. Соблюдение расстояния между контрольными кабелями и силовой линией снимает половину проблем с наводками ещё до включения экрана.

• Разделка и соединение. Соединительные муфты для контрольных кабелей ставят только при вынужденном стыке; кабельная муфта на контрольной линии — источник переходного сопротивления, лучше зайти цельным отрезком.
• Маркировка. Кабельные бирки навешивают на обоих концах и в каждом колодце. Маркировочный комплект с цифрами по жилам ускоряет прозвонку в разы.
• Заземление. Броню и экран заводят на шину PE в одной точке, обычно в шкафу приёмника.
• Защита. На выходе из земли и в местах проходов трассу защищают трубой или гофрой.
• Проверка. Сопротивление изоляции измеряют мегаомметром 2500 В до и после протяжки — так брак ловится сразу.

Прокладка контрольных кабелей в земле, в лотке и в трубе

В траншею укладывают только бронированное исполнение либо обычное в трубе ПНД; глубина заложения — 0,7 м, подсыпка песком 100 мм сверху и снизу. В лотке трассу крепят через 0,5–1 м, вертикальные участки — через 1 м, иначе изделие вытягивается под собственным весом. В гофре внутри помещения тянут отрезки до 15 м без протяжной коробки, дальше ставят промежуточную. Длина одной нитки ограничена не сопротивлением, а падением напряжения в цепи катушки: на 1,5 кв. мм и 220 В спокойно уходят 300 м.

Расценка на монтаж берётся из ФЕР/ГЭСН 08-02-141: смета считается по массе изделия и способу прокладки — в лотке, в трубе или в траншее. Мы отдаём весовые таблицы и сертификаты вместе с отгрузочными документами, чтобы сметчик не искал их отдельно.

Кабель контрольный: цена, наличие и доставка

Цены на контрольные кабели зависят от массы меди, поэтому меняются вслед за биржей. Мы держим складской остаток по ходовым типоразмерам и режем от одного метра — переплачивать за целый барабан ради 30 м не нужно. Отгрузка со склада в день оплаты, доставка по России транспортными компаниями, самовывоз в Орске.

Вся кабельная продукция раздела идёт с сертификатами ТР ТС 004/2011 и протоколами заводских испытаний. Если нужного типоразмера нет в остатке, разместим заказ на заводе: срок изготовления по редким исполнениям — от 10 рабочих дней.

• Более 370 позиций раздела в наличии, остаток обновляется ежедневно.
• Отрез от 1 метра, барабан или бухта — как удобнее монтажникам.
• Нашли дешевле — снизим цену.
• Отсрочка платежа и договор для юридических лиц.
• Оптовый отдел: sale@volt-market.com — расчёт спецификации в день обращения.
